3-phasig, 4-wire Power Messungen
1. Verbinden Sie die vier Spannung führt wie in der
Abbildung dargestellt. 7
2. Die Schelle des Transformators jaw rund um die
stromführenden Leitungen an den L1 Spannung
führen.
3. Stellen Sie das Messgerät auf kW. Die duale Anzeige
zeigt die Wirkleistung kW Wert und der Phasenwinkel
(PG) Wert.
4. Drücken Sie die L1-L2-L3-Taste, um die erste Phase
L1 (siehe Abbildung 8).
5. Drücken Sie die Taste ∑ zu speichern und die Summe der gemessenen Wert für L1. (siehe
Abbildung 8)
6. Verschieben Sie die Spannbacke zu den stromführenden
Leiter an den L2-Test Spannung führen.
7. Drücken Sie die L1-L2-L3-Taste, um die erste Phase L2. Die primäre Anzeige zeigt die kW
für Phase L1 und das sekundäre Display zeigt den Phasenwinkel (PG).
8. Drücken Sie die Taste ∑ zu speichern und die
Summe der gemessenen Wert für L2. (Abbildung
9. Die primäre Anzeige zeigt die kW für die
Phase L2 und das sekundäre Display zeigt den
Phasenwinkel (PG).
9. Verschieben Sie die Spannbacke zu den
stromführenden Leiter an den L3-Test Spannung
führen.
10. Drücken Sie die L1-L2-L3-Taste, um die erste
Phase L3. Die primäre Anzeige zeigt die kW für
Phase L3 und das sekundäre Display zeigt den
Phasenwinkel (PG).
11. Drücken Sie die Taste ∑ zu speichern und die Summe der gemessenen Wert für L3.
(Abbildung 8)
12. Nach der Aufnahme der kW-Messwert für die dritte Phase, Drücken und halten Sie die
13. ∑ Taste für 1 Sekunde, um die Phase 3 Summe
der kW auf dem Hauptdisplay, und kVA auf dem
sekundären Display. (Abbildung 9)
14. Drücken Sie die Taste ▲, um die Phase 3
Summe der kVAR auf der MAIN-Anzeige
angezeigt.Drücken und halten Sie die ∑ Taste
für 1 Sekunde, um zum normalen Betrieb
zurückzukehren.
15. Schließen Sie das Messgerät wie in Abbildung
10 dargestellt an.

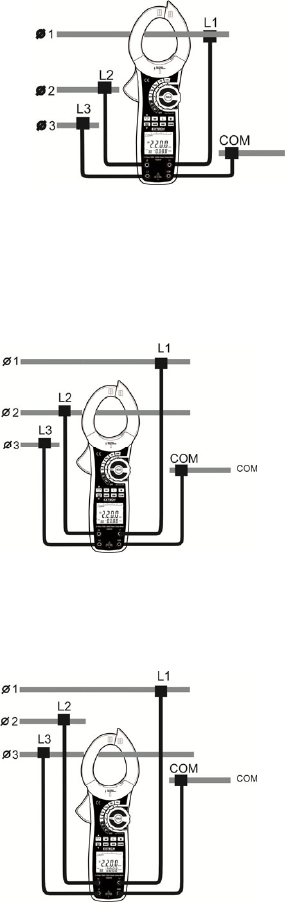

Abbildung 7
