Klešťový multimetr MA435T
Obj. č.: 116 52 72
Účel použití
Měřicí funkce MA435T zahrnují měření stejnosměrného (DC) a střídavého proudu (AC) napětí
a proudu, odporu, kapacity, frekvence, diodový test, střídy a test průchodnosti obvodů.
Je vybaven také speciální funkcí měření teploty (termočlánkem) a funkcí bezdotykové detekce napětí.

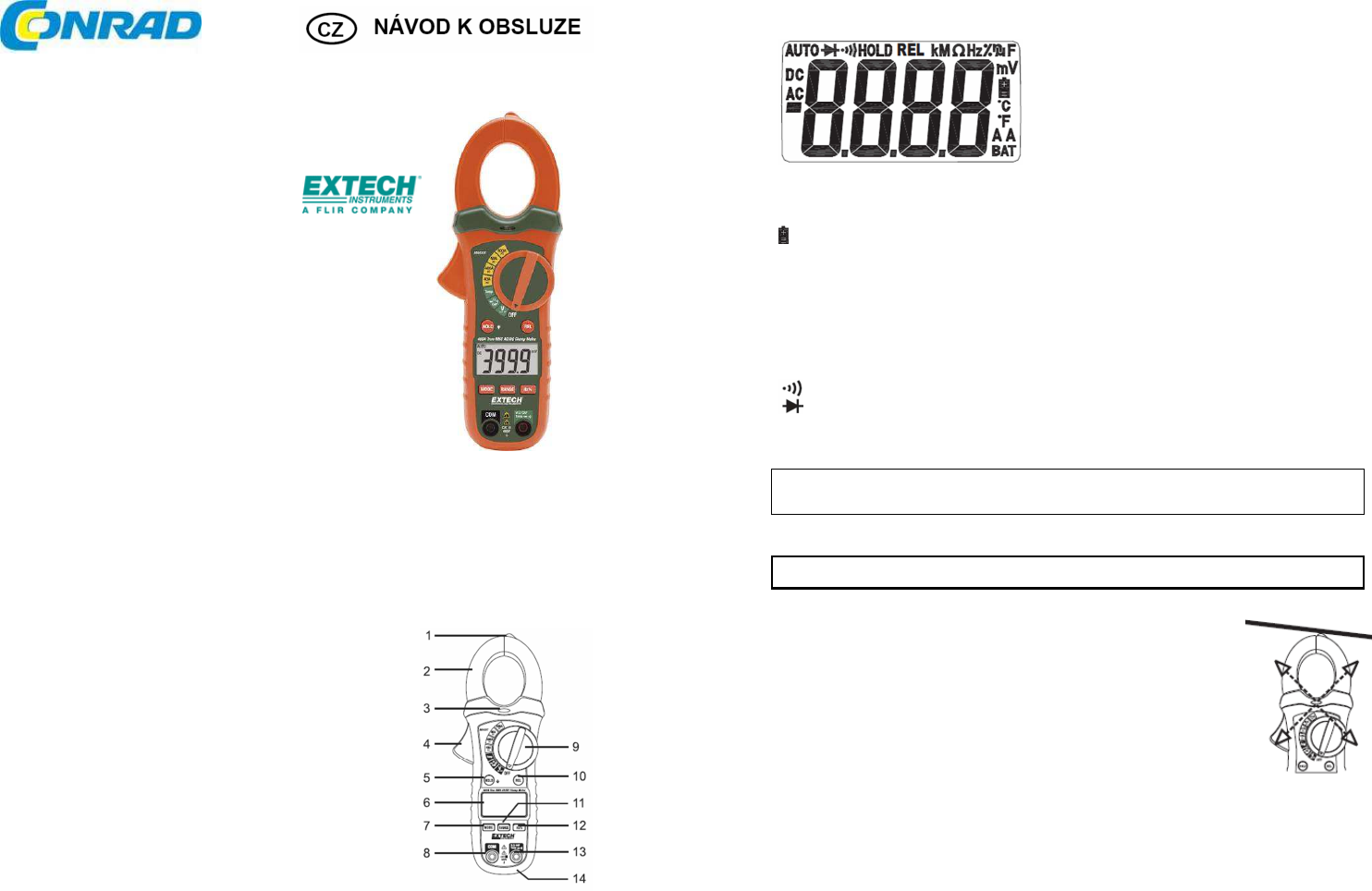

Popis a ovládací prvky MA435T
1. Senzor bezdotykové detekce napětí
2. Proudové kleště
3. LED indikátor bezdotykové detekce napětí
4. Páka otvírání kleští
5. Tlačítko pro přidržení dat na displeji a podsvícení
6. LCD displej
7. Tlačítko MODE
8. Vstupní zdířka COM
9. Otočný přepínač funkcí
10. Tlačítko REL
11. Tlačítko RANGE
12. Tlačítko HZ - % - HOLD
13. Zdířka V Ω CAP TEMP Hz
14. Kryt schránky baterií (na zadní straně)
Zobrazení na displeji
Obsluha
POZNÁMKA:
Před použitím měřicího přístroje si přečtěte všechna upozornění a varování v návodu
k obsluze a přesvědčte se, že jim rozumíte. Pokud multimetr nepoužíváte, přepněte přepínač funkcí
do polohy OFF.
Bezkontaktní detekce napětí „NCV“
VAROVÁNÍ:
Nebezpečí smrtelného úrazu elektrickým proudem. Před použitím vždy vyzkoušejte
detektor napětí měřením v obvodu se známým napětím, aby se ověřilo jeho správné fungování.
1. Otočte přepínač funkcí do libovolné polohy.
2. Přiložte špičku sondy detektoru na vodič, který chcete testovat.
3. Pokud je na vodiči přítomno střídavé napětí, na NCV detektoru
se rozsvítí červená LED kontrolka.
POZNÁMKA: Vodiče v elektrických kabelech jsou často kroucené.
Abyste dosáhli co nejlepší výsledek, pohybujte sondou podél kabelu,
aby se zajistilo, že špička bude v těsné blízkosti vodiče.
POZNÁMKA: Detektor se vyznačuje vysokou citlivostí. Senzor se proto může
nahodile spouštět i statickou energií nebi jinými zdroji. Jedná se o normální
jev.
HOLD Zapnutí nebo vypnutí funkce HOLD – přidržení naměřené hodnoty na displeji
AUTO Je aktivní automatický výběr měřícího rozsahu
DC/AC Stejnosměrný / střídavý proud
Slabá baterie
REL Relativní
V Volty (napětí)
Ω Ohm (odpor)
A Ampér (proud)
F Farad (kapacita)
Hz Hertz (elektrické frekvence)
% Střída
°C, °F Jednotky teploty Celsius, nebo Fahrenheit (teplota)
n, m, µ, M, k Označení hodnot jednotek nano, mili mikro, mega a kilo
Symbol funkce akustické kontroly propojenosti obvodů
Symbol testování diod
