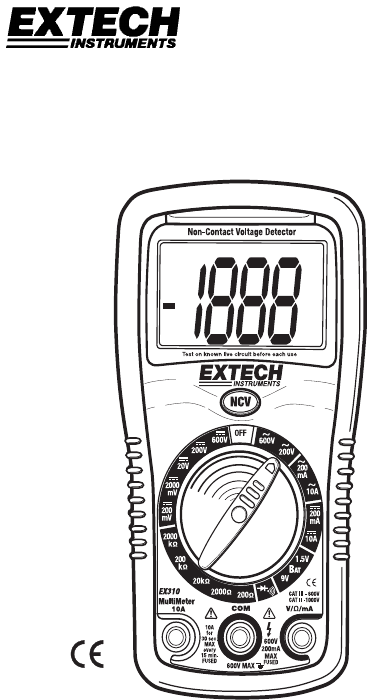

Bedienungsanleitung Digitalmultimeter mit berührungsloser Spannungsprüfung Modell EX310
Einführung Wir gratulieren Ihnen zur Wahl des Extech EX310 Messgerätes. Der EX310 bietet die Funktionen der Wechselspannungs-/Gleichspannungs-, Wechselstrom-/ Gleichstrom-, Widerstands-Messung, Diodenund Durchgangsprüfung und eingebauter berührungsloser Spannungsprüfung.
SICHERHEITSHINWEISE Dieses Messgerät wurde für eine sichere Nutzung entwickelt, muss aber mit Vorsicht behandelt werden. Für eine sichere Handhabung, müssen die untenstehenden Regeln sorgfältig beachtet werden. 1. Setzen Sie das Gerät NIEMALS Spannungen oder Stromstärken aus, die das festgelegte Maximum überschreiten.
VORSICHT • • • • • • • • • • • • Unvorsichtige Nutzung dieses Messgerätes kann zu Beschädigungen, elektrischem Schlag, Verletzungen oder zum Tod führen. Lesen und verstehen Sie diese Bedienungsanleitung, bevor Sie das Messgerät verwenden. Entfernen Sie immer die Messleitungen, bevor Sie die Batterien oder Sicherungen wechseln. Untersuchen Sie den Zustand der Messleitungen und des Messgerätes selbst auf mögliche Beschädigungen, bevor Sie das Messgerät verwenden.
Funktionsschalter und Anschlüsse 1. 2. 3. 4. 5. 6. 7. 8. 9. Wechselspannungssensor Wechselspannungsanzeigelampe LCD (Flüssigkristallanzeige) Prüftaste zur Messung berührungsloser Wechselspannung Funktionsschalter (Drehschalter) 10 Ampere Anschlussbuchse Anschlussbuchse COM Anschlussbuchse für Spannung, Strom, Widerstand/Durchgang und Diodentest.
Bedienungsanweisung WARNUNG: Lebensgefahr durch Stromschlag. Hochspannungskreisläufe, Wechselstrom und Gleichstrom, sind sehr gefährlich und sollten mit größter Vorsicht gemessen werden. HINWEIS: Bei einigen niedrigen Wechselspannungen/Gleichspannungen, bei denen die Messleitungen nicht an eine Vorrichtung angeschlossen sind, kann das Display möglicherweise einen veränderten Messwert anzeigen. Dies ist normal und ist durch die hohe Eingangsempfindlichkeit begründet.
MESSUNGEN VON WECHSELSPANNUNG WARNUNG: Lebensgefahr durch Stromschlag. Die Prüfspitzen können möglicherweise nicht lang genug sein, um die Phasenteile innerhalb einiger 230 V Anschlüsse für Geräte zu erreichen, weil die Kontakte tief in den Anschlüssen versenkt sind. Dies kann dazu führen, dass die Anzeige 0 Volt anzeigt, wenn der Anschluss eigentlich unter Spannung steht.
BATTERIESPANNUNG TESTEN VORSICHT: Testen Sie keine Batterien, solange diese in dem Gerät eingesetzt sind. 1. 2. 3. 4. 5. 6. 7. Stellen Sie den Drehschalter auf die Position 1,5V oder 9V BAT. Position 1,5V für ‘AAA’, ‘AA’, ‘C’, ‘D’, und andere 1,5V Batterien. Position 9V für 9V Blockbatterien. Verbinden Sie die schwarze Messleitung mit der negativen COM-Buchse. Verbinden Sie die rote Messleitung mit der positiven VBuchse. Berühren Sie mit der schwarzen Prüfspitze die negative Seite des Stromkreises.
MESSUNGEN VON WECHSELSTROM/GLEICHSTROM VORSICHT: Nehmen Sie keine Stromstärkemessungen mit 10 Ampere für mehr als 30 Sekunden vor. Das Überschreiten von 30 Sekunden kann zu Beschädigungen des Messgerätes und/oder der Prüfspitzen führen. 1. 2. 3. 4. 5. 6. 7. Verbinden Sie die schwarze Messleitung mit der negativen COM-Buchse.
WIDERSTANDSMESSUNGEN WARNUNG: Um einen elektrischen Schlag zu vermeiden, schalten Sie das zu testende Gerät spannungsfrei, und entladen Sie alle Kondensatoren bevor Sie jegliche Widerstandsmessungen vornehmen. 1. 2. 3. 4. 5. Stellen sie den Funktionsschalter auf die höchste Position Ω. Verbinden Sie die schwarze Messleitung mit der negativen COM-Buchse. Verbinden Sie die rote Messleitung mit der positiven Ω-Buchse. Berühren Sie mit den Prüfspitzen quer den Stromkreis oder das Teil, das getestet wird.
DIODENPRÜFUNG 1. 2. 3. 4. 5. 6. 7. 8. 9. Stellen Sie den Funktionsschalter auf die Position . Verbinden Sie die schwarze Messleitung mit der negativen COMBuchse und die rote Messleitung mit der positiven Buchse. Berühren Sie mit den Prüfspitzen die Diode, die getestet werden soll. Eine gute Diode wird ca. 700 Ohm für den Durchgangsbereich und "1___" für die Sperrrichtung anzeigen. Eine kurzgeschlossene Diode wird in beiden Testrichtungen, “1___”. 11 EX310-EU-GER – V7.
Instandhaltung WARNUNG: Um einen elektrischen Schlag zu vermeiden, trennen Sie die Messleitungen von jeglicher Spannungsquelle, bevor Sie die Abdeckung der Batterien oder Sicherungen öffnen. WARNUNG: Um einen elektrischen Schlag zu vermeiden, benutzen Sie das Messgerät nie, bevor die hintere Abdeckung und die Sicherheitsabdeckung am richtigen Platz und sicher befestigt sind.
BATTERIEWECHSEL UND BATTERIESTANDANZEIGE WARNUNG: Um einen elektrischen Schlag zu vermeiden, trennen Sie die Messleitungen von allen Spannungsquellen, bevor Sie das Batteriefach öffnen. Benutzen Sie das Messgerät nie, bevor die hintere Abdeckung und die Sicherheitsabdeckung am richtigen Platz und sicher befestigt sind. BATTERIESTANDANZEIGE Das Symbol erscheint in der unteren linken Ecke der Anzeige, wenn der Batteriestand niedrig wird. Ersetzen Sie die Batterien, wenn dies erscheint. BATTERIEN ERSETZEN 1.
2 1 5 3 4 1. 2. 3. 4. 5. 6. 6 Abnehmbarer Gummischutzrahmen Digitalmultimeter Batterie Sicherung Gehäusedeckel Rückseite Gummischutzrahmen mit Aufsteller SICHERUNG ERSETZEN WARNUNG: Um einen elektrischen Schlag zu vermeiden, trennen Sie die Messleitungen von allen Spannungsquellen bevor Sie das Sicherungsfach öffnen. 1. 2. 3. 4. 5. 6. 7. 8. Schalten Sie das Gerät aus und trennen Sie die Messleitungen von dem Messgerät. Entfernen Sie den Gummischutzrahmen. Siehe Diagramm.
Bereichsangaben Funktion Bereic h Auflösung Genauigkeit Berührungslose Wechselspannung s-prüfung 100 bis 600V Auflösung & Genauigkeit erscheinen nicht, bis das Messgerät nicht die Spannung in diesem Modus anzeigt und ein Warnton erklingt. Die obere Lampe am Messgerät blinkt, wenn Spannung gefunden wird. Gleichspannung (V DC) 200mV 0.1mV ±(0.5 % Messwert + 2 Stellen) 2000m V 1mV ±(1.0% Messwert + 2 Stellen) 20V 200V 0.01V 0.1V 600V 1V ±(1.
Allgemeine Angaben Testdiode Durchgangsprüfung Eingangsimpedanz Frequenz Anzeige Überlastungsanzeige Polarität Messrate Batteriestatusanzeige Batterie Sicherungen Betriebstemperatur Lagerungstemperatur Betriebsluftfeuchtigkeit Lagerungsluftfeuchtigkeit Einsatzhöhe Gewicht Größe Zulassungen Sicherheit UL Registrierung Vorspannung: 2,3V Gleichstrom Ein akustisches Signal ertönt, wenn die Stetigkeit weniger als 100Ω beträgt.
PRO IEC1010 ÜBERSPANNUNGS-INSTALLATIONSKATEGORIE ÜBERSPANNUNGSKATEGORIE I Geräte der ÜBERSPANNUNGSKATEGORIE I sind Geräte zur Verbindung mit Stromkreisen, in denen Maßnahmen durchgeführt wurden, um vorübergehende Überspannungen auf ein angebrachtes, niedriges Niveau zu begrenzen. Hinweis – Beispiele schließen geschützte elektronische Stromkreise ein. ÜBERSPANNUNGSKATEGORIE II Geräte der ÜBERSPANNUNGSKATEGORIE II sind Energie verbrauchende Geräte, die an festen Anschlüssen betrieben werden.
