Bedienungsanleitung ExStik® CL200A Wasserdichtes Chlormessgerät Zum Patent angemeldet
Einführung Wir gratulieren Ihnen zum Kauf des ExStik® CL200 Chlorgehaltmessgerätes. Das CL200 ist ein revolutionäres Messgerät und das erste seiner Art, das eine direkte Messung des Gesamtchlorgehalts von 0,01 bis 10,00 ppm bietet. Die vom ExStik® angewandte Elektrodenmethode ist bei der amerikanischen Umweltschutzbehörde (EPA) als akzeptable Methode zur Überwachung des Gesamtchorgehalts in Abwässern anerkannt.

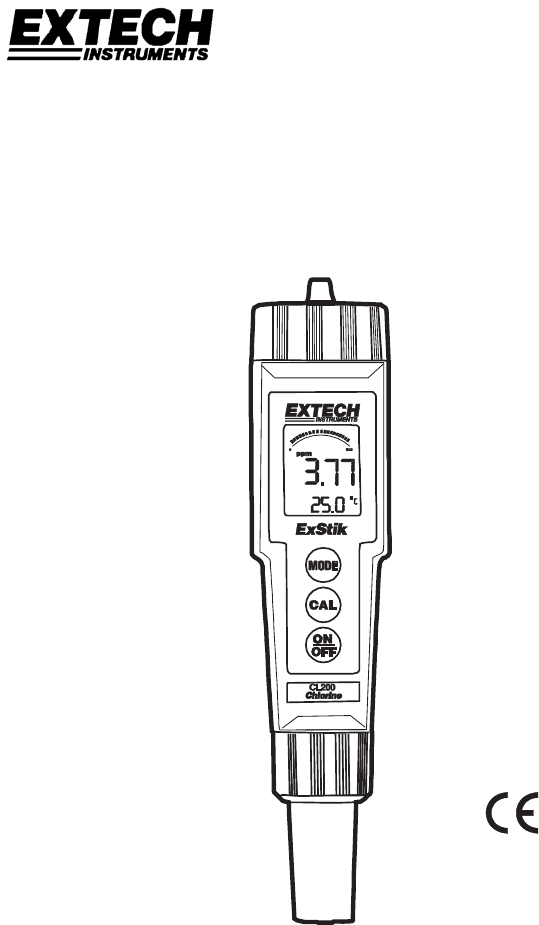

Beschreibung des Messgerätes Beschreibung der Vorderseite des CL200 Der ExStik® verfügt über funktionsspezifische Tasten, die von der benutzten Elektrode abhängen (pH, ORP oder Chlorgehalt). Die Beschreibungen der Tasten des ExStik® beziehen sich auf eine Chlorgehaltselektrode 1. Batteriefach 2. LCD-Anzeige 3. MODE-Taste (Daten speichern) 4. CAL-Taste (Umschalten der Temperatureinheiten und Daten aufrufen). Kalibrierung für Chlorgehaltsmessung nicht erforderlich) 5. EIN/AUS-Taste 6. Elektrodenring 7.
Einführung Erforderliche Ausrüstung Ein Chlormessgerät erfordert einen 20 ml Messbecher, eine Reagenstablette und das CL200 mit einer befestigten Chlormesselektrode. Die gewichtete Basis EX006 ist ein empfohlenes Zubehörteil. Aktivierung der Batterie Im Batteriefach befindet sich ein Isolierstreifen, der das Auslaufen der Batterie während der Aufbewahrung verhindert. Dieser Streifen muss vor der Benutzung entfernt werden. Messvorgang Vorbereitung der Probe: 1.
Messwerte speichern 1. Die Taste MODE drücken, um eine Messung einzufrieren. Es wird die Speicherplatznummer gefolgt von dem gespeicherten Messwert und “HOLD” angezeigt. 2. Nur eine Messung kann innerhalb des 120 Sekundenmesszyklus gespeichert werden. 3. Die Taste MODE drücken, um zum normalen Betrieb zurückzukehren 4. Bei Speicherung von mehr als 15 Messwerten, werden die vorher gespeicherten Messungen (mit Beginn bei Nummer 1) überschrieben. Wiederaufrufen von gespeicherten Messungen 1.
1. Führen Sie ein normales Probennahmeverfahren mit 20 ml einer Chlorlösung mit bekannter Konzentration durch (beachten Sie die Bedienungsanleitung des Gerätes) und warten Sie, bis das Display „HOLD“ anzeigt (durchschnittlich 2 Minuten). 2. Während sich das Gerät noch in der Lösung befindet, drücken Sie die Taste Mode/Hold etwa 5 Sekunden lang, bis „CO“ im unteren Teil des Displays erscheint. 3.
Hinweise und Techniken 1. Wenn das Messgerät mehrere Wochen lang nicht benutzt wurde oder ganz neu ist, dann sollten mindestens zwei Tests durchgeführt werden, um die Elektrode einzustellen. 2. Nicht die Reagenstablette berühren. Durch das Berühren könnte es zur Verschmutzung kommen. 3. Wenn die Elektrode nicht innerhalb von 24 Std. benutzt worden ist, vor Benutzung die Spitze mit einem sauberen/trockenen Tuch abwischen. 4. Vor der Benutzung die Messbecher und die Kappen abwaschen und gründlich abspülen.
Wartung Reinigen und Warten der Elektrode Die CL200 Chlormesselektrode wird werkseitig gereinigt und betriebsbereit geliefert. Die Elektrode führt nach ein paar anfänglichen Tests die besten und stabilsten Messungen durch. Vor und nach den Tests die Elektrodenspitze mit einem sauberen, trockenen Papiertuch abwischen, um eventuelle Ablagerungen zu entfernen. Bei Nichtbenutzung sollte das CL200 mit der aufgesetzten Elektrodenkappe aufbewahrt werden.
Batterie-Austausch 1. 2. 3. Drehen Sie den Batteriefachdeckel ab. Ersetzen Sie unter Beachtung der Polarität die vier (4) CR2032 Knopfbatterien. Setzen Sie den Batteriefachdeckel wieder ein Der Endbenutzer ist gesetzlich verpflichtet alle Batterien und Akkumulatoren ordnungsgemäß zu entsorgen. Entsorgung im Hausmüll ist nicht zulässig! Sie können alte Batterien und Akkumulatoren bei allen Sammelstellen unserer Zweigstellen oder allen anderen Orten an denen Batterien verkauft werden abgeben.
