Instructions

AN200-EU-FR V2.1 03/08
5

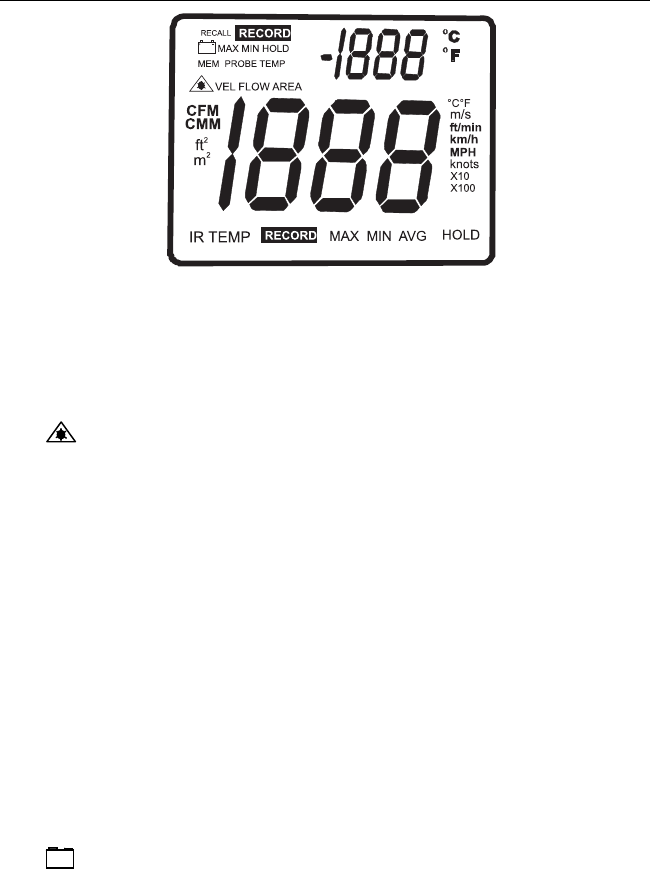

Disposition de l’Écran
• MAX (haut de l’écran): Fonction Max activée pour la fonction Température de l’air
• HOLD (haut de l’écran) : Fonction maintient des données activée pour la fonction
Température de l’air
• PROBE TEMP (TEMPÉRATURE SONDE) : Rappelle que les chiffres du haut de
l’écran représentent la Température de l’air (girouette)
• : Indique que le pointeur laser est allumé.
• IR TEMP (TEMPÉRATURE IR) : indique que les gros chiffres de l’écran représentent
la mesure de température
• VEL (VITESSE) : indique que le détecteur est en mode vitesse d’air
• FLOW (ÉCOULEMENT): indique que le détecteur est en mode écoulement d’air
• MAX (bas de l’écran): Maintenance du Max pour la fonction Température IR et HR
• HOLD (MAINTIENT) (bas de l’écran) : Maintenance des Données pour la fonction
Température IR et HR
•
o
C /
o
F: Unités de mesure de température
• CFM/CMM : Unités de mesure d’écoulement d’air
• Ft
2
, m
2
: unités de mesure de surfaces
• m/s, ft/min, km/h, MPH, nœuds : unités de mesures de vitesse de l’air
• X10, X100 : multiplicateurs des lectures d’écoulement d’air
• AVG (MOYENNE): mode calcule de moyenne d’air
• RECORD (ENREGISTREMENT) : indique que la fonction min/max est en marche
(haut pour temp., bas pour air)
• Les gros chiffres au centre de l’écran : Humidité Relative et Température IR
• Les petits chiffres en haut de l’écran à droite : Température de la Sonde
• : Indicateur Pile faible
