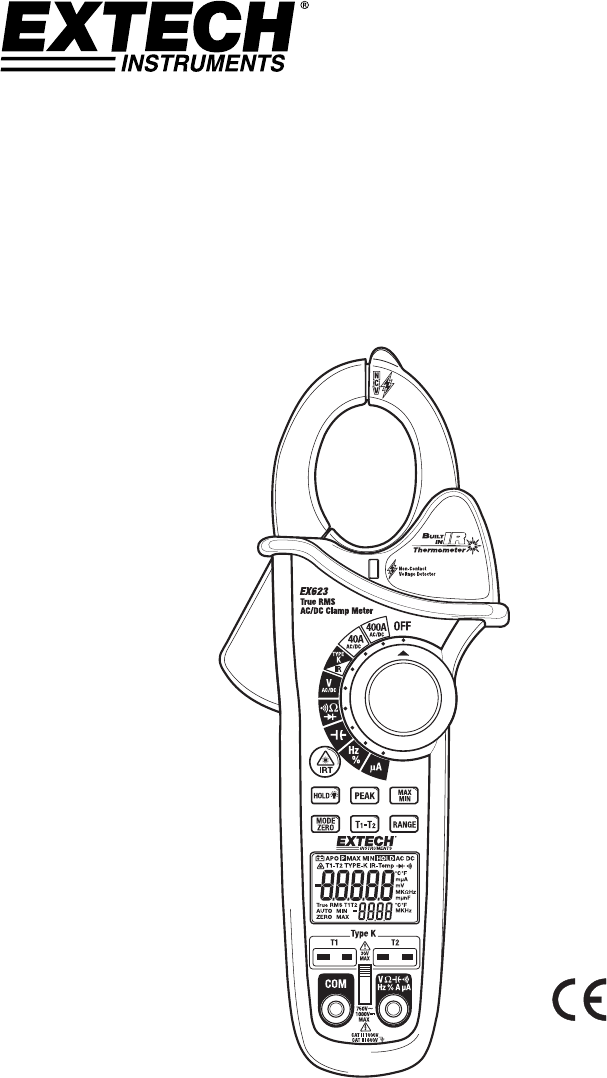

Manuale utente 400Amp amperometro a pinza vero RMS AC/DC con termometro IR Modello EX623
Introduzione Congratulazioni per aver acquistato l’amperometro a pinza Extech EX623 True RMS. Questo apparecchio misura corrente AC, corrente DC, tensione AC/DC, resistenza, capacitanza, frequenza, test diodo, ciclo di lavoro utile e continuità. Le caratteristiche speciali includono temperatura con termocoppia a doppio input, temperatura IR senza contatto e rilevatore di tensione senza contatto. La custodia a doppio stampaggio è adatta a servizio pesante.
NOTE SULLA SICUREZZA Non superare il campo massimo di input ammissibile. Non applicare tensione all’apparecchio quando è selezionata la funzione resistenza. Posizionare l’interruttore di funzione su OFF quando l’apparecchio non viene utilizzato. Estrarre la batteria se l’apparecchio non viene utilizzato per più di 60 giorni. ATTENZIONE Posizionare l’interruttore di funzione nella posizione corretta prima di effettuare una misurazione.
Descrizione Descrizione dell’apparecchio 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18.
Utilizzo N.B.: Leggere e capire quanto indicato come Attenzione e Avvertimento in questo manuale utente prima di utilizzare l’apparecchio. Posizionare l’interruttore di selezione su OFF quando l’apparecchio non viene utilizzato. Portellino di entrata Il portellino d’entrata impedisce la connessione simultanea ai jack termocoppia e ai jack di entrata DMM. È una funzione di sicurezza che evita il verificarsi di una condizione potenzialmente pericolosa durante le misurazioni di alta tensione.
Misurazioni corrente AC/DC ATTENZIONE: Disconnettere i puntali da test prima di effettuare misurazioni con la pinza. 1. Girare l’interruttore di funzione sulla posizione 400AAC/DC. 2. Premere il tasto MODE per selezionare AC o DC. 3. Premere la levetta per aprire la pinza. Circondare completamente solo un conduttore. 4. Leggere il valore di corrente sul display. 5. Se il valore è minore di 40A, girare l’interruttore di funzione sulla posizione 40AAC/DC per aumentare la risoluzione.
Misurazioni resistenza N.B.: Togliere l’alimentazione all’apparecchio sottoposto a misurazione prima di effettuare misurazioni della resistenza. 1. Far scivolare il portellino d’entrata nella posizione alta. 2. Posizionare l’interruttore di funzione sulla posizione . 3. Inserire la spina a banana del puntale da test nero nel jack COM negativo. Inserire la spina a banana del puntale da test rosso nel jack V positivo. 4. Toccare un lato dell’apparecchio con la punta della sonda nera.
Misurazioni capacitanza ATTENZIONE: Per evitare scosse elettriche scaricare il condensatore prima di effettuare la misurazione. 1. Far scivolare il portellino d’entrata nella posizione alta. 2. Girare l’interruttore di funzione sulla posizione di capacitanza 3. Inserire la spina a banana del puntale da test nero nel jack COM negativo. . Inserire la spina a banana del puntale da test rosso nel jack positivo 4. Toccare un lato dell’apparecchio con la punta della sonda nera.
Misurazioni corrente A AC/DC 1. Far scivolare il portellino d’entrata nella posizione alta. 2. Girare l’interruttore di funzione sulla posizione A. 3. Premere il tasto MODE per selezionare AC o DC. 4. Inserire la spina a banana del puntale da test nero nel jack COM negativo. Inserire la spina a banana del puntale da test rosso nel jack positivo A. Spegnere l’alimentazione del circuito sottoposto a misurazione e interrompere il circuito.
Misurazioni temperatura a infrarossi senza contatto 1. Girare l’interruttore di funzione sulla posizione IR. 2. Premere il tasto MODE per selezionare °F o °C. 3. Direzionare il sensore a infrarossi (sul retro dell’apparecchio) verso la superficie da misurare. 4. per accendere il termometro IR e Premere il tasto IRT il puntatore laser. Il puntatore laser identifica il punto superficiale da misurare. 5.
Data hold Per bloccare i valori su display, premere il tasto HOLD. Quando la funzione data hold è attiva, l’icona HOLD appare sul display LCD. Premere nuovamente il tasto HOLD per tornare alla modalità normale di funzionamento. MAX/MIN 1. 2. 3. 4. Premere il tasto MAX/MIN per attivare la modalità di registrazione MAX/MIN. L’icona “MAX” apparirà a display. L’apparecchio comincerà a registrare e visualizzare il valore massimo misurato. Premere il tasto MAX/MIN e apparirà “MIN”.
Manutenzione ATTENZIONE: Per evitare scosse elettriche disconnettere l’apparecchio da qualsiasi circuito, rimuovere i puntali da test dai terminali di entrata e spegnere l’apparecchio prima di aprire la custodia. Non utilizzare l’apparecchio con la custodia aperta. Pulizia e immagazzinaggio Pulire regolarmente la custodia con uno straccio bagnato e un detergente delicato; non utilizzare detergenti abrasivi o solventi.
Specifiche Funzione Campo di misurazione Corrente AC 400,0 AAC 0,1A 50/60 Hz Vero RMS 40,00 AAC 0,01A Corrente DC 400,0 ADC 0,1A 40,00 ADC 0,01A Corrente AC/DC 400,00A A 4000,0A Risoluzione DC: ±(1,0% + 2 cifre) AC: ±(1,5% + 2 cifre) ±(1,0% + 20 cifre) 400,0 mVAC 0,1mV 4,000 VAC 0,001V 40,00 VAC 0,01V 400,0 VAC 0,1V 600 VAC Capacitanza Frequenza (pinza) ±(1,5% + 5 cifre) 0,1A 50/60 Hz Vero RMS Resistenza ±(1,5% + 5 cifre) 0,01A Tensione AC Tensione DC Accuratezza (% d
Funzione Campo di misurazione Frequenza 40,000Hz 0,001Hz (puntali da test) 400,00Hz 0,01Hz Accuratezza Risoluzione 4000,0Hz 0,1Hz 40,000kHz 0,001kHz 400,00kHz 0,01kHz 4000,0kHz 0,1kHz 40,000MHz 0,001MHz 100,00MHz 0,01MHz ±(0,3% + 3 cifre) ±(0,3% + 2 cifre) Non specificata Sensibilità: da 5 a 5kHz; 0,8Vrms min., da 5kHz a 150kHz; 5Vrms min.
Specifiche generali Apertura pinza Display Tensione senza contatto Controllo continuità Test diodo Indicazione batteria quasi scarica Indicazione over range Ritmo di misurazione Rilevatore picchi Sensore termocoppia Fusibile Risposta spettrale IR Radianza IR Rapporto di distanza IR Puntatore laser Impedenza in entrata Larghezza di banda AC Risposta AC Fattore di cresta Temperatura di esercizio 32 mm (1,25") circa Doppio display LCD retroilluminato fino a 40.000/4.
