Wechsel- / Gleichstrommessungen
WARNUNG: Trennen Sie die Messfühler, bevor Sie Zangenmessungen vornehmen.
1. Drehen Sie den Funktionsschalter auf die
Position 400A
AC/DC.
2. Drücken Sie die Taste MODE, um AC
(Wechselstrom) oder DC (Gleichstrom)
auszuwählen.

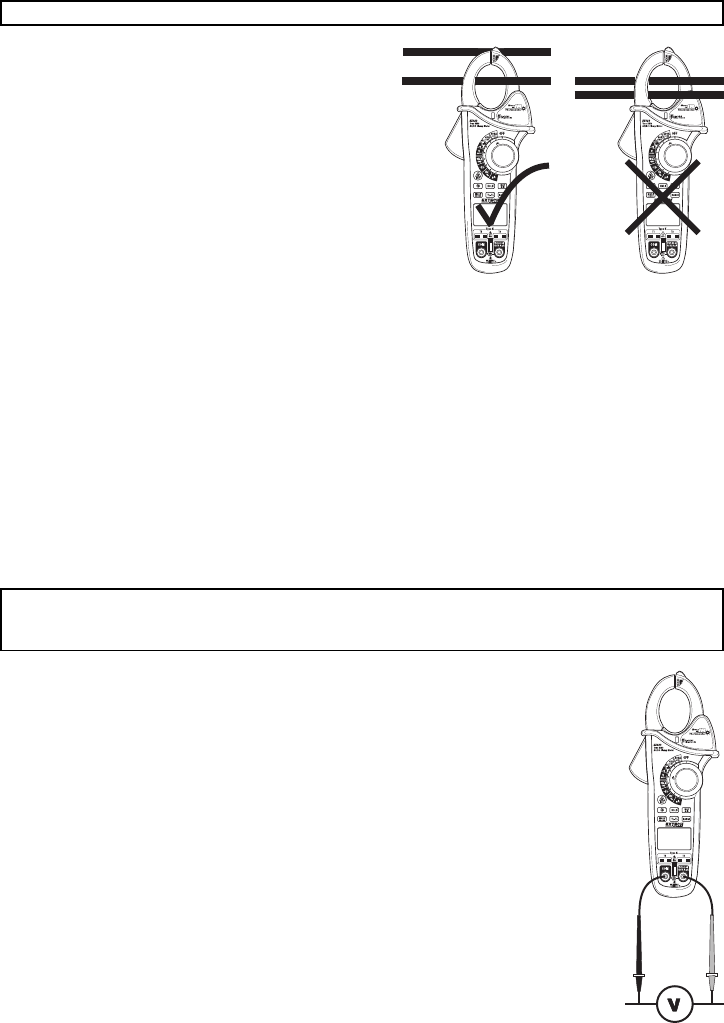

3. Drücken Sie den Hebel, um die Zange zu
öffnen. Umschließen Sie nur einen Leiter
vollständig.
4. Lesen Sie den Stromwert auf dem Display ab.
5. Wenn der Messwert kleiner als 40 A ist,
drehen Sie den Funktionsschalter auf die
Position 40A
AC/DC, um die Auflösung zu
verbessern.
Polarity
Bei der Messung von vorne nach der EX623 zurück Das Messgerät zeigt ein Minus (-) Zeichen
vor der Messung. Wenn der Benutzer eine positive (+)-Zeichen angezeigt wird, muss das
Messgerät von hinten nach vorne getestet werden.
DCA-Zero
Die Zero-Funktion (Nullung) subtrahiert Offset-Werte und verbessert die Genauigkeit von
Gleichstrommessungen. Um eine Nullung durchzuführen, wählen Sie ADC und drücken und
halten Sie ohne Leiter in der Zange die Taste MODE ZERO für zwei Pieptöne. Das Display wird
auf Null gesetzt. Der Offset-Wert ist nun gespeichert und wird von allen Messungen abgezogen.
Frequenz
Wenn ACV gewählt ist, kann die gemessene Frequenz im unteren Display abgelesen werden.
Wechsel- / Gleichspannungsmessungen
VORSICHT: Messen Sie keine Spannungen, während ein Motor im Schaltkreis ein- oder
ausgeschaltet wird. Große Spannungsspitzen können auftreten, die das Messgerät beschädigen
können.
Schieben Sie die Eingangsverriegelung in die obere Position.
1. Drehen Sie den Funktionsschalter auf die Position V.
2. Drücken Sie die Taste MODE, um AC (Wechselspannung) oder DC
(Gleichspannung) auszuwählen.
3. Stecken Sie den schwarzen Bananenstecker des Messfühlers in die negative
COM-Buchse.
Stecken Sie den roten Bananenstecker des Messfühlers in die positive V-
Buchse.
4. Berühren Sie mit der Spitze des schwarzen Messfühlers die negative Seite
des Messkreises.
Berühren Sie mit der Spitze des roten Messfühlers die positive Seite des
Messkreises.
5. Lesen Sie den Spannungswert auf dem Display ab.
Frequenz
Wenn ACA gewählt ist, kann die gemessene Frequenz im unteren Display abgeles
en werden.
