Benutzerhandbuch ExStik®II Model EC400 Messgerät für Leitfähigkeit / TDS / Salzgehaltmessung/Temperatur Die Bedienungsanleitung finden Sie in weiteren Sprachen auf www.extech.
Einführung Wir gratulieren Ihnen zum Kauf des ExStik®II EC400 Kombinationsmessgerätes für Leitfähigkeit, TDS (Summe aller gelösten Salze) /Salzgehalt und Temperatur. Mit der dynamischen zellkonstanten Technologie des EC400 ist es möglich, eine breite Reihe von Messungen wie z.B. Leitfähigkeit, TDS und Salzgehalt mit ein- und derselben Elektrode durchzuführen. Bei sorgfältiger und vorsichtiger Behandlung wird Ihnen dieses Gerät jahrelange zuverlässige Dienste leisten.

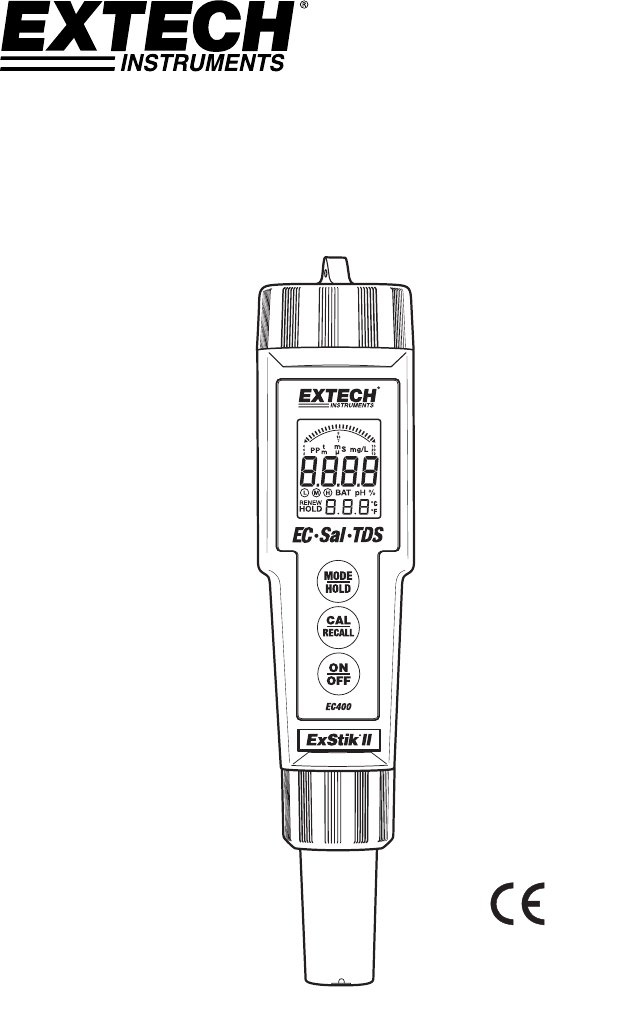

Beschreibung des Messgerätes Beschreibung der Vorderseite 1 1. Batteriefach 2. LCD-Anzeige 3. MODE/HOLD-Taste (Modusänderung, Daten einfrieren und speichern) 2 4. CAL/RECALL-Taste (Kalibrierung, Umschalten der Temperatureinheiten und Daten aufrufen). 5. EIN/AUS-Taste 3 4 5 6. Elektrodenring 7. Elektrode 6 7 LCD-Anzeige 1. Balkendiagrammanzeige 2. Maßeinheiten 3. Hauptdisplay 4. Kalibrierungsbereich und Batterieanzeigen 5. Temperaturanzeige 6. Anzeige des eingefrorenen Messwertes 3 EC400-de-DE_V2.
Messvorgang Vorbereitung der Probe: 1. Zur Messung von Leitfähigkeit, TDS oder Salzgehalt, die Probe in einen Probebecher stellen, so dass die Elektrode mit Flüssigkeit bedeckt ist (mind. 2,5 cm). Die Lösung umrühren, um Luftbläschen zu entfernen. Messungen: 8888 1. Die Taste ON drücken. ( und dann erscheint “SELF CAL” im Display während der Diagnosen beim Einschalten) 2. Taste MODE/HOLD gedrückt halten, um den gewünschten Messmodus zu suchen. 3.
Umschalten der Messfunktion Das Messgerät kann zur Messung von Leitfähigkeit, TDS oder Salzgehalt eingestellt werden. Zum Umschalten: 1. Taste MODE/HOLD 2 Sekunden lang gedrückt halten und das Display durchläuft die Messeinheiten. µS (Leitfähigkeit); ppm (TDS); mg/l (TDS); ppm S (Salzgehalt); Hinweis: Die Funktion “HOLD” darf beim Umschalten auf eine andere Messart nicht eingeschaltet sein. Wenn “HOLD” links oben im Display angezeigt wird, kurz die Taste MODE/HOLD drücken, um die Funktion auszuschalten. 2.
Wiederaufrufen von gespeicherten Messungen 1. Die Taste CAL/RECALL und anschließend die Taste MODE/HOLD drücken. Eine Speicherplatznummer (1 bis 25) erscheint kurz und dann der in diesem Speicherplatz gespeicherte Wert. Die angezeigten Einheiten blinken und bestätigen, dass der Speicheraufrufmodus aktiviert ist. 19.5 °C 2. Die zuletzt gespeicherte Messung wird zuerst angezeigt. Durch Betätigen und Loslassen der Taste MODE/HOLD durchläuft man die gespeicherten Messungen eine nach der anderen.
Anzeige für schwachen Batteriestand Bei erschöpften Batterien erscheint die Anzeige “BAT”. Siehe Abschnitt Wartung zum Auswechseln der Batterien.Hinweise zu Messungen und Anzeigen Wenn das Gerät gesperrt erscheint (eingefrorenes Display) kann es sein, dass der Datenhaltemodus durch Drücken der Taste MODE/HOLD versehentlich aufgerufen worden ist. (“HOLD” erscheint unten links auf dem LCD.) Einfach erneut MODE drücken oder das Gerät aus- und wieder einschalten.
Messbereich werden ersetzt. Die anderen zwei Bereiche behalten die bereits bestehenden Kalibrierungsdaten bei, es werden nur die Symbole entfernt. Die Kalibrierung sämtlicher drei Bereiche muss während eines Einschaltzyklus durchgeführt werden, damit alle drei Kalibrierungssymbole erscheinen. Siehe Zurücksetzen der Kalibrierung Kalibrierung alle Daten zu löschen, die Daten aus dem Messgerät. Hinweis: Das Messgerät ermöglicht eine 1-, 2- oder 3-Punktkalibrierung.
Hinweise und Techniken Die Innenseiten der Leitfähigkeitssonde nicht berühren. Wird die Fläche der Platinelektroden berührt, kann die Sonde beschädigt und damit ihre Lebensdauer beeinträchtigt werden. Die Elektrode trocken, in der Aufbewahrungskappe lagern. Die Elektrode zwischen zwei Messungen immer mit entionisiertem Wasser abspülen, um Kreuzungen der Proben und damit falsche Messwerte zu vermeiden. Wenn besonders hohe Präzision gefordert wird, sollte die Elektrode zweimal abgespült werden.
Technische Daten Display LCD mit 2000 Zählimpulsen und Balkendiagramm Leitfähigkeitsbereiche 0 bis 199,9µS/cm 200 bis 1999µS/cm 2,00 bis 19,9mS/cm TDS-Bereiche 0 bis 99.9ppm oder mg/L (Variables Verhältnis) 100 bis 999ppm oder mg/L 1.00 bis 9.99ppt oder g/L Salzgehaltbereich 0 bis 99.9ppm 100 bis 999ppm 1.00 bis 9.99ppt TDS-Verhältnis 0,4 bis 1,0 einstellbar Salzgehaltsverhältnis 0,4 bis 0,6 automatische ATC-Leitfähigkeit 2,0% pro oC ATC-Leitfähigkeitsbereich 0,0°C bis 60.
Wartung Auswechseln der Batterien 1. Die Batteriefachkappe abschrauben. 2. Das Batteriefach mit einem Finger festhalten, den Batteriehalter mithilfe der zwei kleinen Laschen herausziehen. Vier neue Knopfzellen CR2032 einlegen und dabei auf die richtige Polung achten. Nun die Batteriefachkappe wieder aufschrauben. 3. 4.
Hinweise zur Reinigung Beim Reinigen der Sonde darauf achten, dass die mit Platin überzogenen Elektrodenflächen nicht verkratzt oder anderweitig beschädigt werden. Schmutz Reinigungslösung Anleitung Wasserlösliche Substanzen Entionisiertes Wasser Eintauchen oder mit einer sanften Bürste abreiben. Elektrode gründlich mit demineralisiertem Wasser abspülen und trocknen.
