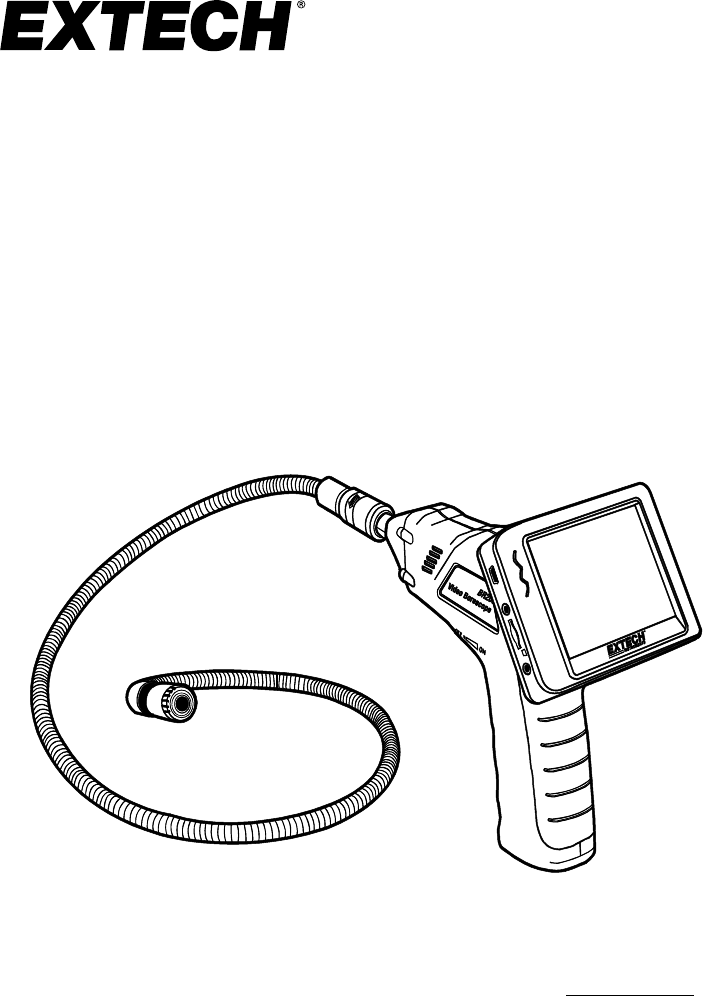

MANUEL D’UTILISATION Endoscope vidéo Caméra D’Inspection sans Fil Modèles BR200, BR250, et KITS Manuels d’utilisation disponibles en d’autres langues sur notre site Web www.extech.
Présentation Nous vous remercions d'avoir choisi l'endoscope vidéo d’Extech, modèle BR200 (caméra 17 mm), BR250 (caméra 9 mm), BR250-4 (caméra 4,5 mm) ou BR250-5 (caméra 5,2 mm). Cet endoscope vidéo offre une vue rapprochée non éblouissante. Il comporte un écran couleur LCD TFT sans fil de 3,5 po qui peut être détaché de la base et visionné depuis un endroit éloigné pouvant atteindre 10 m (33 pi) par rapport au point de mesure.
Sécurité Ne pas exposer ces instruments à l’humidité Coupez l’alimentation lorsque les instruments ne sont pas utilisés Retirez les piles du dispositif de commande de la caméra lors du nettoyage Remplacez toutes les piles à la fois Accessoires fournis 1. Dispositif de commande de la caméra 2. Écran couleur TFT 3. Adaptateur secteur pour la pile rechargeable de l'écran 4. Câble vidéo pour le raccordement d’un écran supplémentaire 5.
Description 1 Support de l'écran (sortie de signal) 2 Voyant d'alimentation du dispositif de commande de la caméra 3 Commutateur ON/OFF du dispositif de commande de la caméra et variateur LED 4 Câble flexible 5 Tête de caméra et voyants LED 6 Touche OK 7 Touche fléchée orientée vers le haut et touche Vidéo/Images 8 Touche Menu 9 Touche fléchée orientée vers le bas 10 Touche d'alimentation ON/OFF de l’écran 11 Voyant d’alimentation de l’écran 12 Port USB pour raccordement PC 13 Prise de sor
Préparation en vue de l’utilisation Alimentation du dispositif de commande de la caméra Insérez les quatre (4) piles « AA » (fournies) dans le compartiment à piles situé dans la poignée du dispositif de commande de la caméra, ainsi qu’illustré dans les schémas ci-joints. Respectez la polarité correcte lors de l'installation des piles. Ne jamais mettre au rebut des piles usagées ou des piles rechargeables avec les ordures ménagères.
Avertissement : Risque d’endommagement du câble flexible s'il est soumis à un rayon de courbure trop étroit. Insertion de la carte micro SD Insérez la carte en dirigeant la flèche vers le logement de carte mémoire. Exercez une pression en douceur jusqu'à ce que la carte se verrouille dans l’emplacement à ressorts. Pour la retirer, appuyez en douceur sur la carte vers l'intérieur, puis relâchez-la pour l'éjecter de l’emplacement pour carte.
Remarque : Si l'image ne se synchronise pas correctement ou si la couleur est mauvaise, assurez-vous que les paramètres NTSC/PAL son corrects. Voir la section Menu des paramètres. 5. Utilisez la touche fléchée orientée vers le haut située sur l’écran pour sélectionner le mode Images vidéo ou Images fixes . 6. Tournez le commutateur variateur rotatif situé sur le dispositif de commande de la caméra pour régler l'intensité des voyants LED. 7. Pliez le câble flexible pour lui donner la courbure souhaitée.
Lecture : Visualisation d’images et de vidéos sur l’écran 1. Appuyez sur pour afficher une liste de dossiers de lecture classés par date 2. Utilisez les touches ▼▲ pour sélectionner un dossier 3. Appuyez sur la touche OK pour ouvrir le dossier sélectionné et visualiser la liste des fichiers images et/ou vidéo contenus dans le dossier 4. Les fichiers sont classés par heure de la journée ; les fichiers images sont au format JPG et les fichiers vidéo au format MP4 5.
Suppression d’un dossier vide Pour supprimer un dossier vide, utilisez les mêmes instructions que celles relatives à la suppression d’une seule vidéo ou image. Impossible de supprimer des dossiers qui ne sont pas vidés. Supprimez le contenu d'un dossier avant de tenter de supprimer un dossier. Si vous essayez de supprimer un dossier qui n'est pas vide, le message suivant s’affiche : DOSSIER NON VIDE.
Crochet, miroir et accessoires magnétiques pour le BR250 Les accessoires du modèle BR250 fournis (miroir, crochet et aimant) se fixent tous sur la caméra de la même manière. Placez un accessoire dans le trou situé dans la zone de la tête de caméra, puis faites coulisser le manchon en caoutchouc sur l'arbre de fixation ainsi qu’indiqué sur le schéma ci-dessous. Remarque importante : ces accessoires ne sont pas compatibles avec le modèle BR250-4.
Menu Paramètres Exercez une pression prolongée sur cette touche pour accéder au menu Paramètres. Quatre icônes s’affichent. L'icône Paramètres système (verte) se trouve dans la partie supérieure gauche, l'icône de réglage de la Date/Heure (jaune) se trouve dans la partie supérieure droite, l'icône des paramètres de l'enregistreur (rouge) se trouve dans la partie inférieure gauche et l'icône Lecture* (bleue) se trouve dans la partie inférieure droite.
7. Appuyez sur la touche pour revenir au menu Paramètres principal ou utilisez les touches fléchées pour passer à une autre icône dans le menu Paramètres système Restauration des paramètres d’usine 1. Dans le menu Paramètres, utilisez les touches ▼▲ pour sélectionner les Paramètres système (icône verte) 2. Appuyez sur la touche OK pour afficher la liste des icônes du système 3. Utilisez les touches fléchées pour mettre en surbrillance l'indicateur PAR DÉFAUT (rouge) 4.
3. 4. 5. 6. 7.
Caractéristiques techniques CAMÉRA et DISPOSITIF DE COMMANDE DE LA CAMÉRA Capteur d'imagerie Nombre total de pixels (NTSC) Angle de vue à l'horizontale CMOS BR200 : 712 x 486 ; BR250, BR250-4, BR250-5: 640 x 480 BR200 : 50 degrés ; BR250 : 45 degrés ; BR250-4 : 63 degrés ; BR250-5 : 48 degrés Distance de mise au point BR200 : 20 cm (8 po) ; BR250 : 10 cm (4 po) ; BR250-4 : 6 cm (2,4 po) ; BR250-5 : 5 cm (2 po) Intensité d'éclairage minimum 0 Lux Fréquence de transmission sans fil 2.
Copyright © 2014-2020 FLIR Systems, Inc. Tous droits réservés, y compris le droit de reproduction de tout ou partie et sous quelque forme que ce soit www.extech.com 15 BR200-BR250-KITS_fr-FR_V9.
