Test de câbles
1. Débranchez le câble testé de la ligne.
2. Débranchez l’extrémité opposée du câble afin d’éviter toute erreur
pouvant résulter d’une fuite d’un autre équipement.
3. Vérifiez chaque conducteur relié à la masse et/ou gaine de plomb en
connectant un fil du mètre à la masse et/ou à la gaine de plomb et
l’autre fil du mètre à chacun de conducteurs à tour de rôle.

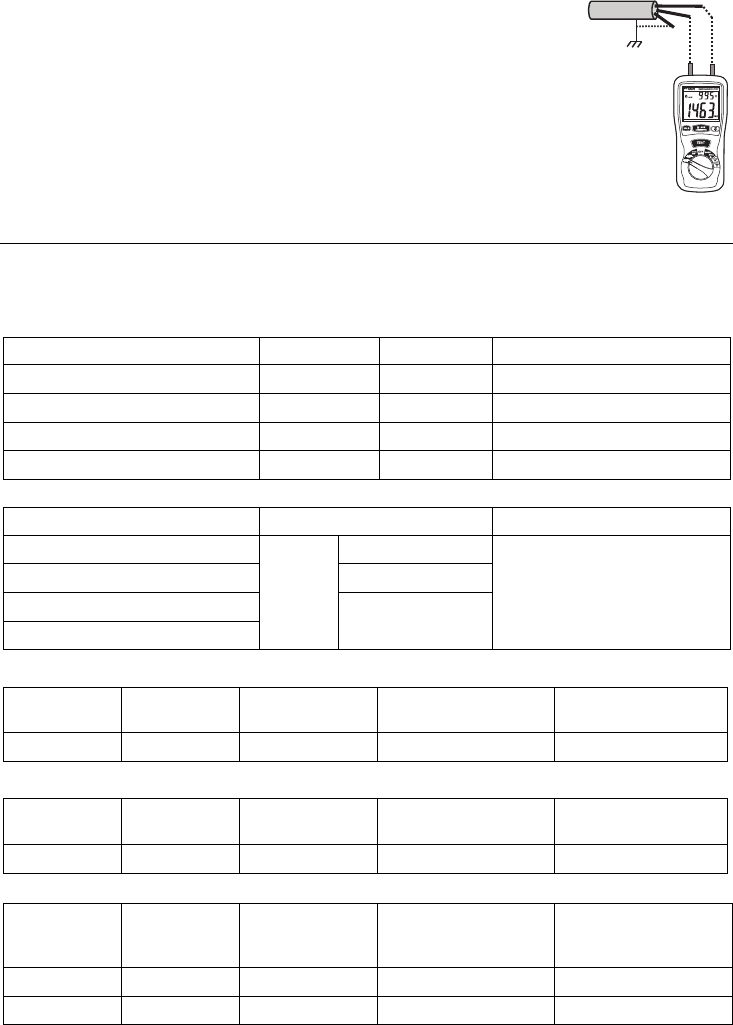

4. Vérifiez la résistance de l’isolation entre les conducteurs en raccordant
les fils du mètre aux conducteurs par paires. Reportez-vous au schéma
sur la droite.
Caractéristiques
Spécifications des gammes
Les précisions sont spécifiées en tant qu’un % de la lecture + des chiffres à 23 °C ± 5
o
C < 80 % d’HR
GAMMES DU MEGOHMMETRE
Gamme Résolution Précision Tension aux bornes
200 M/250 V 0,1 M
±3 % + 5 c 250 V + 10 % ~ -0 %
200 M/500 V 0,1 M
±3 % + 5 c 500 V + 10 % ~ -0 %
0-1 000 M/1 000 VDC 1 M
±3 % + 5 c
1 000 V + 10 % ~ -0 %
1 000-2 000 M/1 000 VDC 1 M
±5 % + 5 c 1 000 V + 10 % ~ -0 %
Gamme Courant de test Courant de court-circuit
200 M/250 V
1 mA
250 k (charge)
<1 mA
200 M/500 V 500 k (charge)
0-1 000 M/1 000 VDC
1 M
1 000-2 000 M/1 000 VDC
TENSION AC (40-400 Hz)
Gamme Résolution Précision Impédance d’entrée Protection contre
les surcharges
750 VAC 1 V ±1,2 % + 10 c
10 M
750 Vrms
TENSION DC
Gamme Résolution Précision Impédance d’entrée Protection contre
les surcharges
1000 VDC 1 V ±0,8 % + 3 c
10 M
1 000 Vrms
RESISTANCE
Gamme Résolution Précision Tension minimale
(MIN) de circuit
ouvert
Protection contre
les surcharges
200   0,1 
±1 % + 2 c 4,5 V 250 Vrms
200 k 0,1 k
±1 % + 2 c 3 V 250 Vrms
