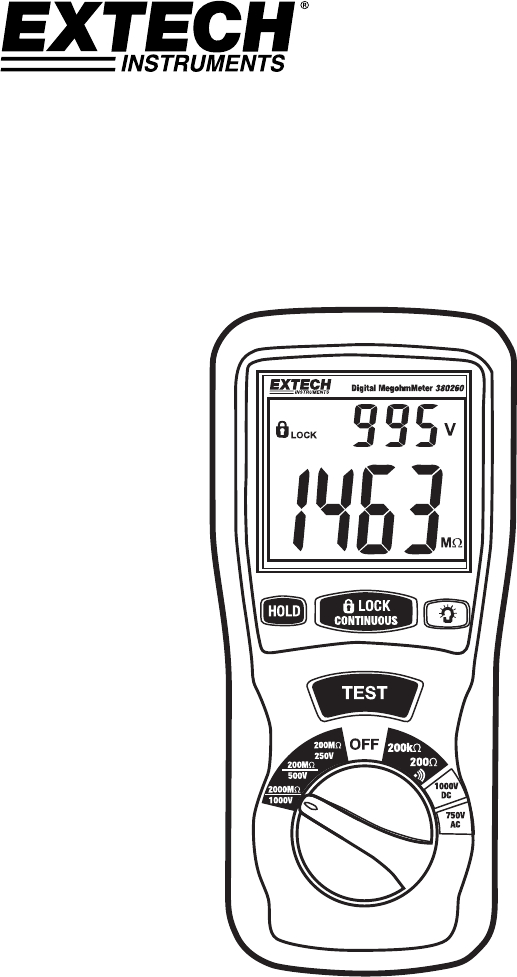

Manuel d’utilisation Modèle 380260 Testeur d’isolation/Mégohmmètre
Introduction Toutes nos félicitations pour votre acquisition du testeur d’isolation/Mégohmmètre d’Extech. Le modèle 380260 offre trois gammes de test, ainsi que la mesure de la continuité et de la tension AC/DC. Sont également comprises une fonction pratique de verrouillage de test et une fonction de maintien des données. Convenablement entretenu, ce mètre professionnel fonctionnera pendant de nombreuses années en toute fiabilité. Sécurité 1. 2. 3. 4. 5. 6.
Fonctionnement Avertissement Assurez-vous que le circuit testé ne comprend aucun composant pouvant être endommagé par 1 000 VDC ; ces appareils comprennent notamment les condensateurs d’amélioration de facteur de puissance, les câbles basse tension à isolation minérale, les gradateurs de lumière électroniques et les ballasts/démarreurs pour lampes fluorescentes.
Remarques sur les tests IR (Mégohmmètre) : 1. La gamme de mesure maximale du 380260 est de 2 000 MΩ. La résistance d’isolation dépassera souvent cette valeur. Le cas échéant, l’affichage indiquera « 1 », ce qui signifie que la résistance est très élevée et que l’isolation testée est de bonne qualité. 2. Si l’appareil testé est hautement capacitatif, l’affichage indiquera une valeur de résistance croissante dans le temps. Patientez jusqu’à ce que la lecture se stabilise avant d’enregistrer la valeur.
Applications Mesure d’outils électriques et de petits appareils Cette section concerne tout appareil testé muni d’un cordon d’alimentation. Pour les outils électriques à double isolation, les fils du mètre doivent être raccordés au boîtier de l’appareil (mandrin, lame, etc.) et les fiches du cordon d’alimentation. Test de moteurs AC Déconnectez le moteur de la ligne en débranchant les fils des bornes du moteur ou en ouvrant l’interrupteur secteur.
Test de câbles 1. 2. 3. 4. Débranchez le câble testé de la ligne. Débranchez l’extrémité opposée du câble afin d’éviter toute erreur pouvant résulter d’une fuite d’un autre équipement. Vérifiez chaque conducteur relié à la masse et/ou gaine de plomb en connectant un fil du mètre à la masse et/ou à la gaine de plomb et l’autre fil du mètre à chacun de conducteurs à tour de rôle. Vérifiez la résistance de l’isolation entre les conducteurs en raccordant les fils du mètre aux conducteurs par paires.
Spécifications générales Ecran LCD à double affichage Fréquence d’échantillonnage 2,5 lectures par seconde Indicateur sonore de continuité Ω, courant de court-circuit <200 mA, tension de circuit ouvert 4,5 V Indicateur de dépassement de gamme « 1 » affiché Ajustement zéro Automatique Indicateur de piles faibles Symbole de pile faible affiché lorsque le niveau de charge des piles est faible Spécifications environnementales Installation de catégorie II, Degré de pollution 2, Altitude jusqu’à 2 000 mètres,
Entretien Remplacement des piles Lorsque le symbole de pile faible s’affiche sur l’écran LCD, les 6 piles « AA » 1,5 V doivent être remplacées. 1. Eteignez le mètre et retirez les fils d’essai. 2. Détachez d’un coup sec le support inclinable de l’arrière du mètre. 3. Enlevez les quatre vis Phillips qui maintiennent le couvercle du compartiment à piles. 4. Enlevez le couvercle du compartiment à piles. 5. Remplacez les piles en respectant la polarité. 6.
