INSTRUCCIONES PARA ARMAR (CONT.)

• GUÁRDENSE TODAS LAS INSTRUCCIONES

4. Localice el eje y introdúzcalo por los oricios del

armazón. Sujete una rueda a cada extremo del eje,

utilizando las tuercas M8 provistas. Asegúrese de que la

arandela de plástico pequeña esté entre el armazón y la

rueda. Apriete las tuercas con la llave provista.

5. Quite los pernos M6 de la manija superior y sujete el

panel a la manija superior con los pernos M6. Apriete

con la llave Allen provista.

6. Quite los tornillos del conjunto del armazón inferior y

sujete el soporte de la lanza al conjunto del armazón

con estos tornillos provistos.

7. Ruede la unidad para quitarla de encima de la caja y

deseche la caja.

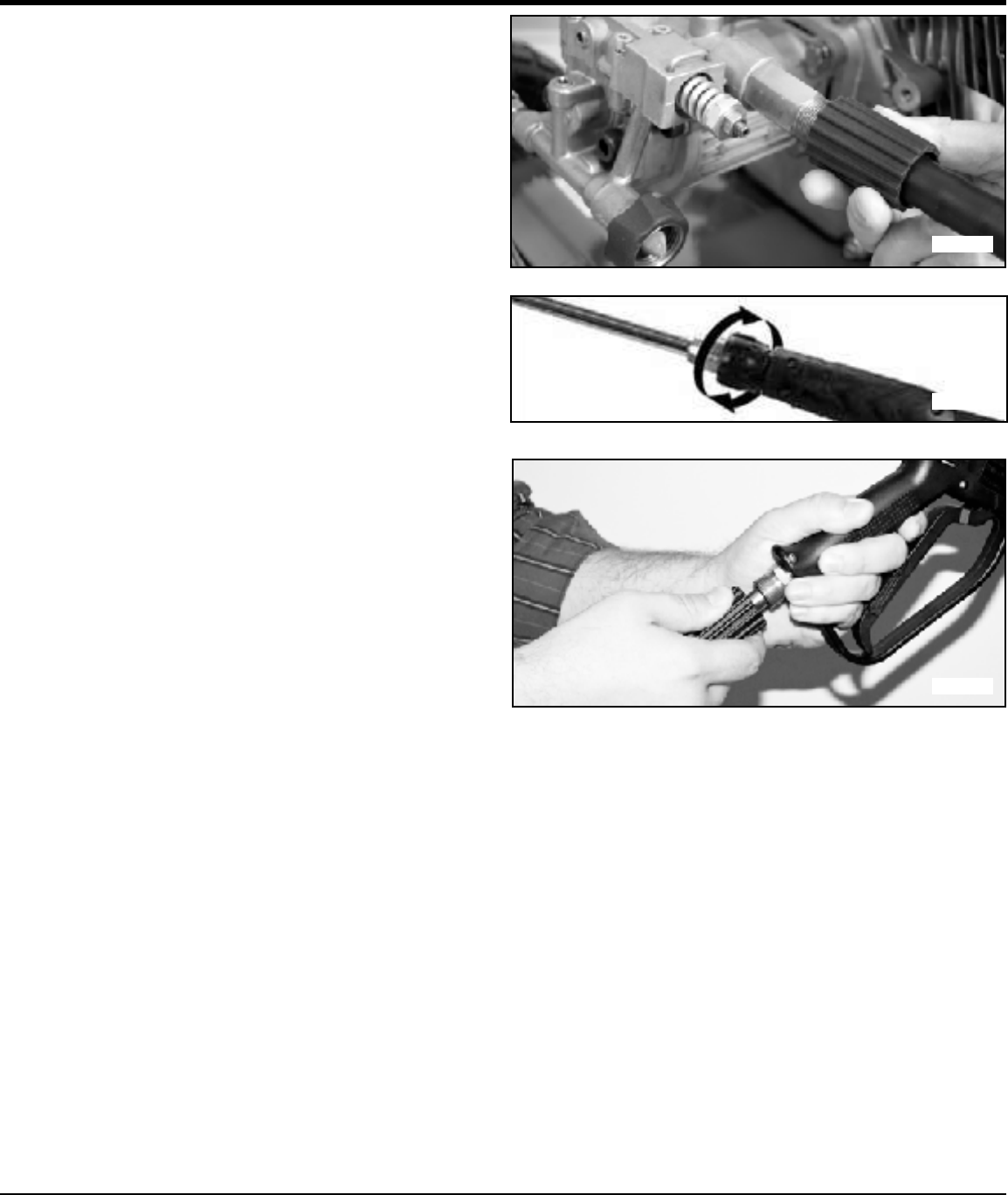

8. Conecte la manguera de alta presión a la entrada de la

bomba y apriete bien. (Fig. 4)

9. Conecte la lanza a la pistola y apriétela rmemente.

(Fig. 5)

10. Conecte la manguera de alta presión a la pistola.

Apriete rmemente. (Fig. 6)

FIG. 5

FIG. 6

FIG. 4
