1. Fixer le bâti support de moteur sur la cloison
pare-feu de l’avion. Serrer les vis du bâti
support de moteur dans la cloison pare-feu.
2. Installer le moteur sur le bâti support de
moteur en respectant les instructions du
fabricant de l’avion.
AVERTISSEMENT: Avant chaque vol,
resserrer toutes les vis de fixation du
moteur. Si vous ne resserrez pas les vis de
fixation du moteur, les vis peuvent se
desserrer sous l’effet des vibrations et le
moteur pourrait ainsi se séparer du fuselage.
Eléments inclus
Moteur
EVOA113 Capteur de régime moteur Evolution pour télémétrie
EVOA121 Filtre plongeur
EVOG10300 Module d’allumage
EVOG10350 Bougie
EVOG10601B Silencieux
EVO100E46A Vis et joint de silencieux
Articles Optionnels
APC10060 (APC12060) Hélice 10x6 (rodage) (Hélice 12x6 (vol normal))
EVOA100 Interrupteur optique coupe circuit d’allumage
EVOA102 (EVOA103) Durite essence FKM diamètre médium 1 mètre (3 mètres)
EVOA108 Bouchon de verrouillage de bidon de carburant Evolution
EVOA112 Interrupteur d’allumage/récepteur Evolution à 3 fils
HAN155 Pompe à carburant
HAN156 Compte-tours

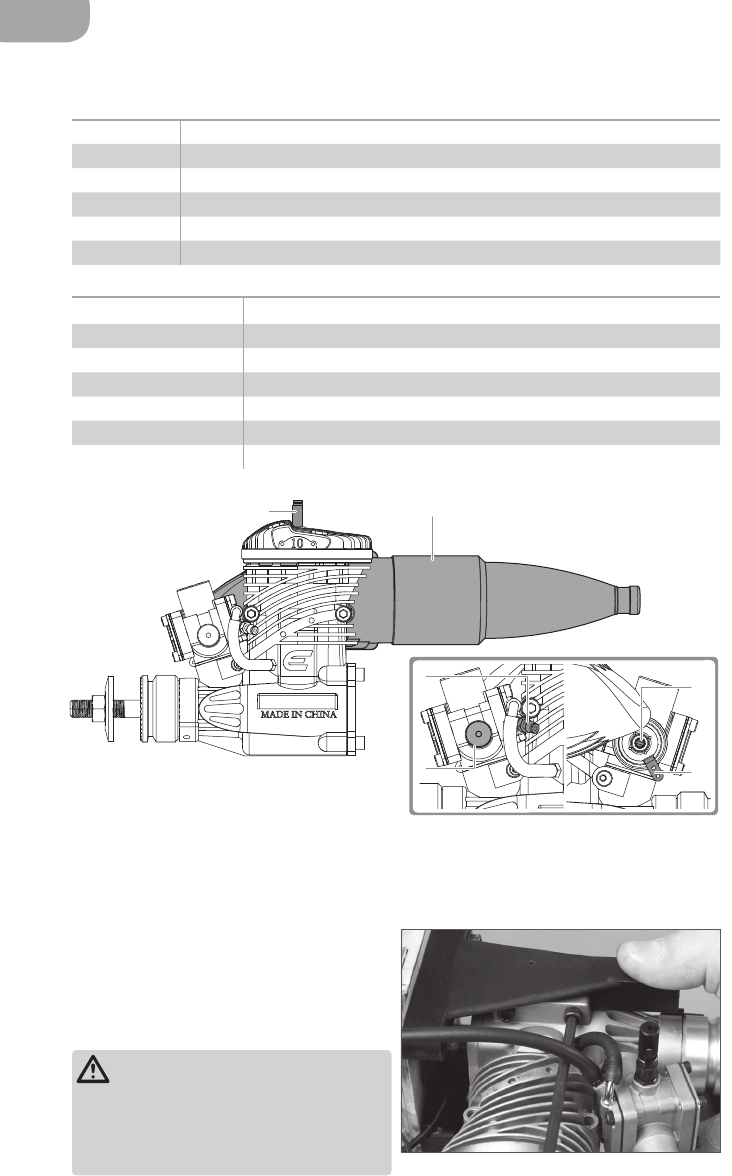

Installation du moteur
A
B
C
D
E
F
A. Bougie
B. Silencieux
C. Pointeau de bas
régime
D. Raccord d’entrée
carburant
E. Arrivée carburant
F. Pointeau de haut
régime
