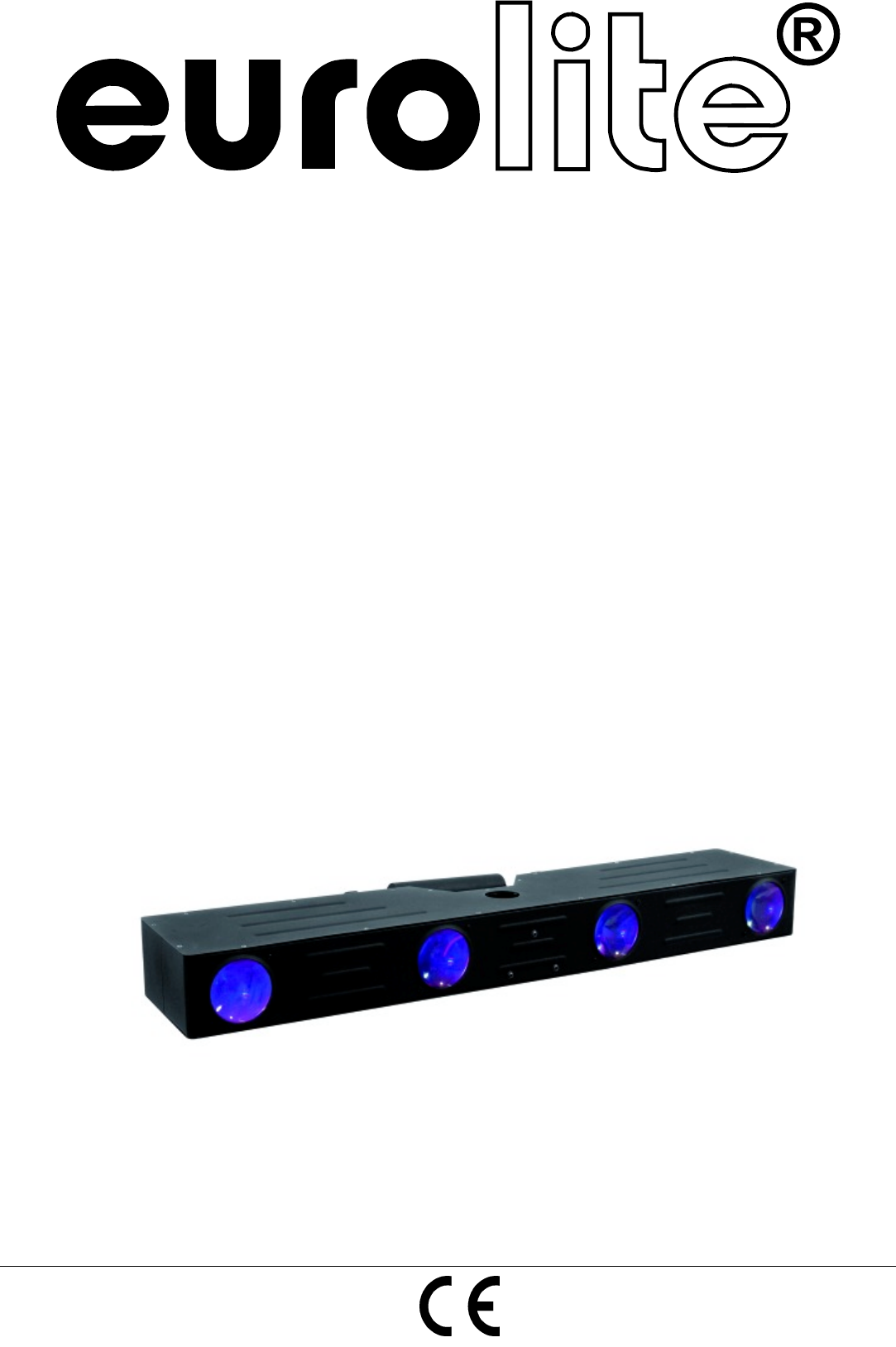

BEDIENUNGSANLEITUNG USER MANUAL LED MAT-BAR 4X64 RGB DMX Flower Effect Für weiteren Gebrauch aufbewahren! Keep this manual for future needs! © Copyright Nachdruck verboten! Reproduction prohibited!
MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis / Table of contents EINFÜHRUNG ................................................................................................................................................... 3 SICHERHEITSHINWEISE................................................................................................................................. 3 BESTIMMUNGSGEMÄßE VERWENDUNG.....................................................................................................
BEDIENUNGSANLEITUNG LED MAT-Bar 4X64 RGB DMX Flowereffekt Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen - entsprechend qualifiziert sein - diese Bedienungsanleitung genau beachten - die Bedienungsanleitung als Teil des Produkts betrachten - die Bedienungsanleitung während der Lebensdauer des Produkts behalten - die Be
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc. vorgesehen.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z.
material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen. Das Gerät muss außerhalb des Handbereichs von Personen installiert werden. Wenn das Gerät von der Decke oder hochliegenden Trägern etc.
Setzen Sie dann eine Lautsprecherbox mit geeignetem Anbauflansch auf den Boxenhochständer auf. Die Traglast darf den angegebenen Wert nicht überschreiten. Für weitere Informationen, bitte schlagen Sie in der geeigneten Bedienungsanleitung nach. Achtung: Beim Aufbringen der Last ist eine gleichmäßige Lastverteilung erforderlich. Anschluss an den DMX-512 Controller Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw.
Die Belegung der Anschlussleitungen ist wie folgt: Leitung Braun Blau Gelb/Grün Pin Außenleiter Neutralleiter Schutzleiter International L N Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
Fernbedienung über RC-2 Controller Nach dem Anschließen schaltet das Gerät in den musikgesteuerten Modus, unabhängig von dem was am LC Display angezeigt wird. 1. Drücken Sie die SPEED-Taste, um die gewünschte Reaktionszeit der Musiksteuerung einzustellen: - Wenn die entsprechende LED blinkt, ist die Reaktionszeit der Musiksteuerung schnell. - Wenn die entsprechende LED leuchtet, ist die Reaktionszeit mittelschnell. - Wenn die entsprechende LED aus ist, ist die Reaktionszeit langsam. 2.
Kanal 5 Wert: 001 - 255 Funktion: LED Chaser von oben nach unten Kanal 6 – AUTO Modus, Interne Programme, Musiksteuerung Wert: 000 – 005 006 – 022 023 – 039 040 – 056 057 – 073 074 – 090 091 – 107 108 – 124 125 – 141 142 – 158 159 – 175 176 – 192 193 – 209 210 – 226 227 – 249 250 – 255 Funktion: Keine Funktion Programm 1 Programm 2 Programm 3 Programm 4 Programm 5 Programm 6 Programm 7 Programm 8 Programm 9 Programm 10 Programm 11 Programm 12 Programm 13 Programm 14 Musikgesteuert Kanal 7 – AUTO Modus G
Sicherungswechsel Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker ziehen). Vorgehensweise: Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher. Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter. Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
USER MANUAL LED MAT-Bar 4X64 RGB DMX Flower Effect CAUTION! Keep this device away from rain and moisture! Unplug mains lead before opening the housing! For your own safety, please read this user manual carefully before you initially start-up.
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. The voltage and frequency must exactly be the same as stated on the device.
This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the device will serve you for a long time without defects. Do not shake the device. Avoid brute force when installing or operating the device. When choosing the installation-spot, please make sure that the device is not exposed to extreme heat, moisture or dust. There should not be any cables lying around.
Features: Flower-effect in bar form with LED-technology DMX-512 control via regular DMX-controller (occupies 7 channels) • The colorful flower-beams change their direction of movement at every bass-beat in sound controlled mode • Sound controlled via built-in microphone • Microphone-sensitivity adjustable via rotary-control • Auto mode • Auto mode speed adjustable via DMX • Internal programs • Master/Slave function • LED display with 3-button operation • Rugged compact housing • Ready for connection with po
DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. 0.5 m. Mount the device to your trussing system using an appropriate clamp. For overhead use, always install an appropriate safety bond. You must only use safety bonds complying with DIN 56927, quick links complying with DIN 56927, shackles complying with DIN EN 1677-1 and BGV C1 carbines.
Occupation of the XLR-connection: If you are using controllers with this occupation, you can connect the DMX-output of the controller directly with the DMX-input of the first fixture in the DMX-chain. If you wish to connect DMX-controllers with other XLR-outputs, you need to use adapter-cables. Building a serial DMX-chain: Connect the DMX-output of the first fixture in the DMX-chain with the DMX-input of the next fixture.
OPERATION After you connected the spot to the mains, the EUROLITE LED MAT-Bar 4X64 RGB DMX starts running. The LC display lights up and you can choose the desired mode via the buttons MODE, UP and DOWN. The device has two operating modes. It can be operated in Stand Alone or in DMX-controlled mode. - STAND ALONE-MODE • Sound Control Automatic • • Remote control via RC-2 controller - DMX MODE STAND ALONE-MODE Sound Control To choose Sound Control Mode, press the MODE button.
Set the desired address via the UP or DOWN buttons. Controlling: After having addressed the LED MAT-Bar 4X64 RGB DMX, you may now start operating it via your lighting controller. Note: It’s necessary to insert the XLR termination plug (with 120 Ohm) in the last lighting in the link in order to ensure proper transmission on the DMX data link.
Channel 7 – AUTO Mode Speed Value: 001 – 255 Function: With increasing speed CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year.
TECHNICAL SPECIFICATIONS Power supply: Power consumption: Number of DMX channels: DMX-512 connection: Sound-control: Number of LEDs: Beam angle: Receiver: Dimensions (LxWxH): Weight: 230 V AC, 50 Hz ~ 40 W 7 3-pin XLR via built-in microphone 256 15° D = 36 mm 800 x 90 x 230 mm 5.5 kg Accessory: EUROLITE RC-2 remote control 10m No. 51918558 Please note: Every information is subject to change without prior notice. 12.05.2010 © 22/22 00047294.DOC, Version 1.
