User manual

3
Montáž
• Montáž a instalaci výrobku smí provádět výhradně odborník s odpovídající kvalifikací.
• Při montážních a servisních pracích dbejte na to, aby byl prostor pod výrobkem zajištěný.
• Nikdy výrobek neumísťujte do blízkosti snadno vznětlivých materiálů (např. závěsů, dekorativních
látek apod.). V okolí výrobku zajistěte minimálně 50 cm volného prostoru kvůli nerušené cirkulaci
vzduchu kolem výrobku.
• Plášť výrobku se v žádném případě nesmí dotýkat jiných předmětů nebo ploch. Dbejte na dostatečné
odvětrávání výrobku (v žádném případě ho nezakrývejte!).
• Osvětlovaná plocha nebo osvětlované předměty musí být vzdáleny minimálně 1,5 m od zdroje světla.
• Nesmí být překročena maximální teplota okolí 40 °C.
• Plocha určená k montáži (resp. držák) musí být natolik pevná, aby snesla po dobu minimálně jedné hodiny
desetinásobek užitečné zátěže, aniž by došlo k jejímu trvalému zdeformování.
• Kromě toho musí být výrobek v každém případě zajištěný ještě druhým, na montážním zařízení
nezávislým, bezpečnostním závěsem (např. bezpečnostním lankem). I v případě chybné montáže
se nesmí žádný díl výrobku uvolnit a spadnout.
• Namontovaný výrobek se nikdy nesmí volně kývat nebo houpat. Reflektory ParCan se nesmějí montovat
na místa, pod kterými se zdržují osoby, nebo na místa, kam lidé sahají rukama.
Upevněte plášť svítidla pomocí montážního ramene na stěnu, strop nebo vhodnou traverzu. Používejte vhodný
montážní materiál. Svítidlo nasměrujte na požadované místo a pevně, ale opatrně utáhněte upínací šroub.
Připojení a napájení
• Připojení k elektrické síti smí provádět pouze odborník, který je seznámen s riziky a relevantními předpisy.
• Zástrčka musí být v každém případě zapojena do chráněné síťové zásuvky.
• Přívodní kabel se nesmí dotýkat jiných kabelů!
• Kabel položte tak, aby přes něj nemohl nikdo klopýtnout a aby se za něj nemohl nikdo zachytit.
• Kabel se navíc nesmí přehýbat nebo poškodit o ostré hrany.
• Ujistěte se, že síťové napětí odpovídá údajům na plášti svítidla.
• Zapojte zástrčku do chráněné síťové zásuvky.
• Jakmile je výrobek připojený je zdroji napájení, začne pracovat.
Uvedení do provozu a obsluha
Připojení k DMX-512 controlleru
• Propojení mezi controllerem a výrobkem, jakož i mezi jednotlivými zařízeními lze provést pouze
dvoupólovým stíněným kabelem. Používají se 3pólové XLR konektory a spojky.

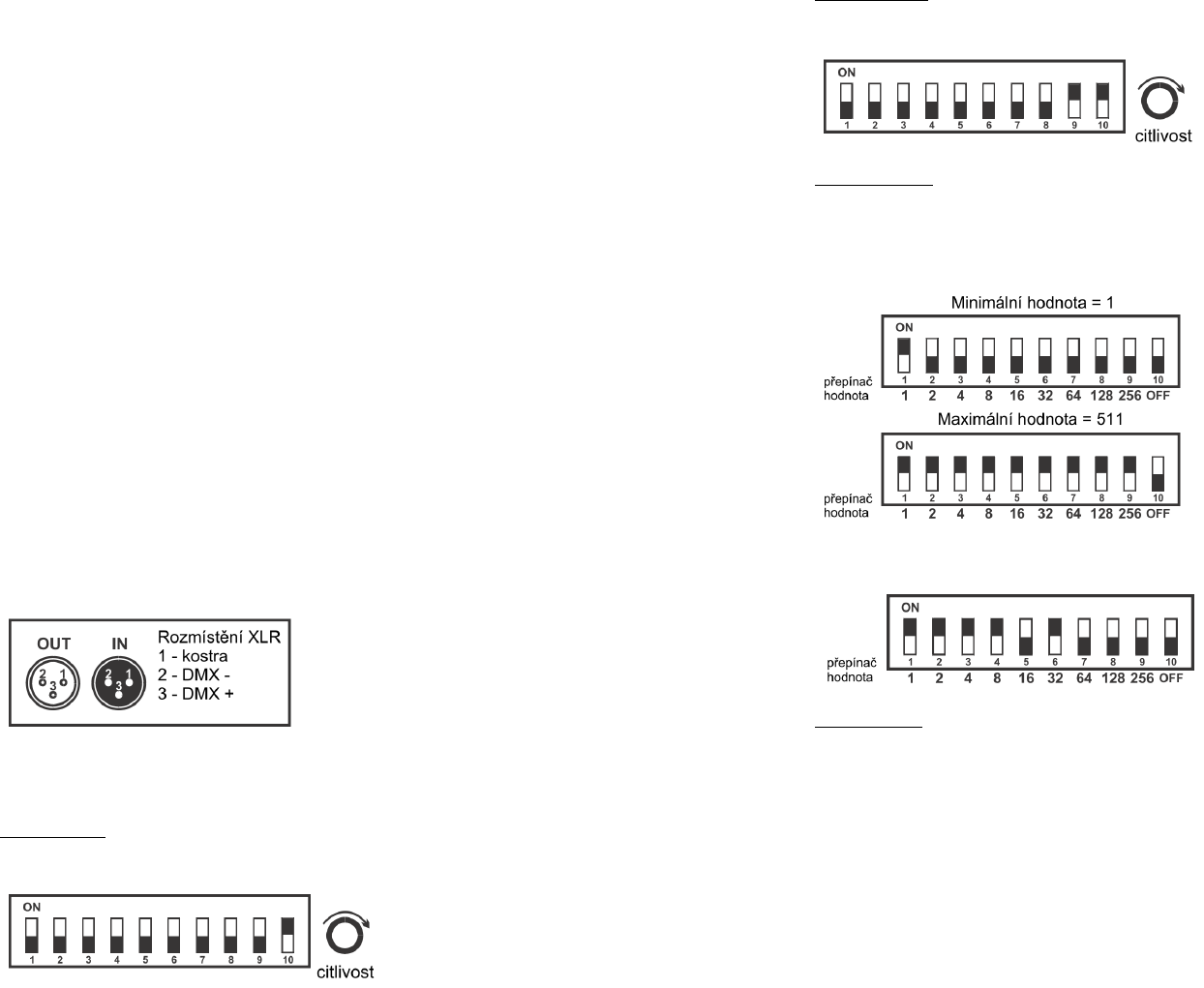

DMX výstup: DMX vstup:
XLR zdířka XLR konektor
• Používáte-li controller s tímto rozmístěním XLR, můžete DMX výstup controlleru propojit přímo s DMX
vstupem prvního výrobku DMX řetězce. Pokud chcete zapojit DMX controller s jinými XLR výstupy,
je třeba použít adaptér.
• Připojte DMX výstup prvního výrobku řetězce k DMX vstupu dalšího výrobku. Propojte vždy výstup
se vstupem dalšího výrobku, až jsou všechny výrobku propojené.
Modus mikrofonu
• Chcete-li nastavit modus mikrofonu, nastavte nejprve DIP přepínač 10 na „ON“ a DIP přepínač
9 na „OFF“. Citlivost můžete ovlivňovat pomocí otočného regulátoru.
4
Modus auto fading
• Chcete-li nastavit modus aufo fading, nastavte nejprve DIP přepínače 9 a 10 na „ON“ a DIP přepínače 1
až 8 na „OFF“.
Provoz řízený DMX
• Pomocí Vašeho DMX controlleru můžete ovládat jednotlivá zařízení individuálně. Přitom může mít každý
DMX kanál nadefinované jiné vlastnosti.
• Nastavte DIP přepínač 10 na „OFF“. Alespoň jeden DIP přepínač (1 až 9) musí být nastavený na „ON“. DIP
přepínače 1 až 9 se nastavují DMX adresy. Poté, co jste definovali startovací adresu, můžete ovládat
ParCan Spot pomocí Vašeho controlleru.
Příklad:
Adresa 47: přepínač 1 + 2 + 3 + 4 + 6 na „ON“
Hodnota 1 + 2 + 4 + 8 + 32 = 47
Konfigurace DMX
Kanál 1 – celková intenzita světla
Kanál 2 – červená
Kanál 3 – zelená
Kanál 4 – modrá
Kanál 5 – blikání
Údržba a péče
• Před čištěním svítidlo odpojte od zdroje napájení.
• Vnější plášť sady PAR 56 byste měli čistit pouze měkkým suchým hadříkem. V žádném případě
nepoužívejte agresivní čisticí prostředky nebo chemická rozpouštědla, protože jinak byste mohli poškodit
povrch. Vnitřek pláště byste měli čas od času vyčistit pomocí vysavače.
