Operation Manual

27
KONDENSWASSER
(nur bei Kondenstrocknern)

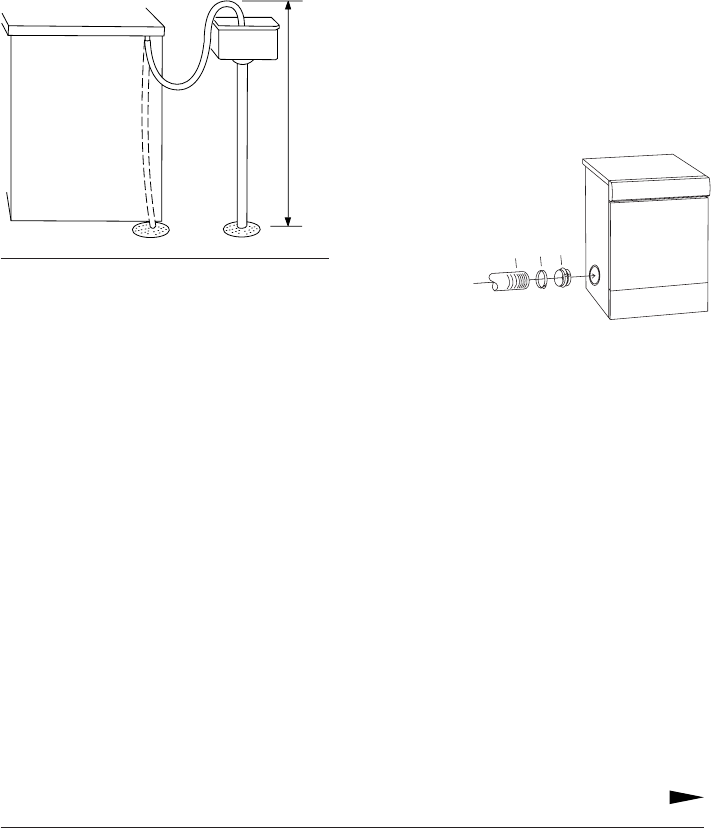

Für die Maschine wird ein 2 Meter langer Ab-
laufschlauch mitgeliefert. Verwenden Sie die-
sen zum Abpumpen des Kondenswassers.
ACHTUNG!
Verwenden Sie unbedingt den mitgelieferten
neuen Gummischlauch, keinen alten Schlauch.
max 1000 mm
1
2
3
WASCHTROCKNER MECHANISCHE INSTALLATION
ENTLÜFTUNG
(nur bei Abluftrocknern)
Die Abluft des Waschtrockners wird zu einem
Abluftschacht oder zu einem Wandauslass mit
dem beigefügten Abluftschlauch geführt.
Anschluss an Waschtrockner
Der Waschtrockner bietet drei Möglichkeiten
der Entlüftung: hinten, rechts und links. Bei
Lieferung ist ein Auslass geöffnet. Die beiden
anderen sind mit einem
Deckel verschlossen.
Der Waschtrockner wird
mit einem Spund (1), ei-
nem Kunststoff-
band (2) und
einem Ab-
luftschlauch (3) ausgeliefert.
Montieren Sie die Entlüfung folgendermaßen:
1. Ziehen Sie den Abluftschlauch auf den Spund
und befestigen Sie diesen mit dem Kunststoff-
band.
2. Entfernen Sie etwaige Kunststoffdeckel, wenn
Sie die Entlüftung an einem anderen Auslass als
dem bereits geöffneten montieren wollen.
3. Setzen Sie Spund mit Abluftschlauch in den
Auslass ein.
4. Setzen Sie den Deckel auf den offenen
Auslass.
