Pin assignments
Pin assignment of the load outputs (HTS plug-in connector)
Alex M 12 x 2.5 kVA
Upper HTS plug-in connector (CH 1-6):
Pin 1 2 3 4 5 6 7 8
Assignment
(phase)
L
CH 1
L
CH 2
L
CH 3
L
CH 4
L
CH 5
L
CH 6
– –
Pin 9 10 11 12 13 14 15 16
Assignment
(neutral)
N
CH 1
N
CH 2
N
CH 3
N
CH 4
N
CH 5
N
CH 6
– –
Lower HTS plug-in connector (CH 7-12):
Pin 1 2 3 4 5 6 7 8
Assignment
(phase)
L
CH 7
L
CH 8
L
CH 9
L
CH 10
L
CH 11
L
CH 12
– –
Pin 9 10 11 12 13 14 15 16
Assignment
(neutral)
N
CH 7
N
CH 8
N
CH 9
N
CH 10
N
CH 11
N
CH 12
– –

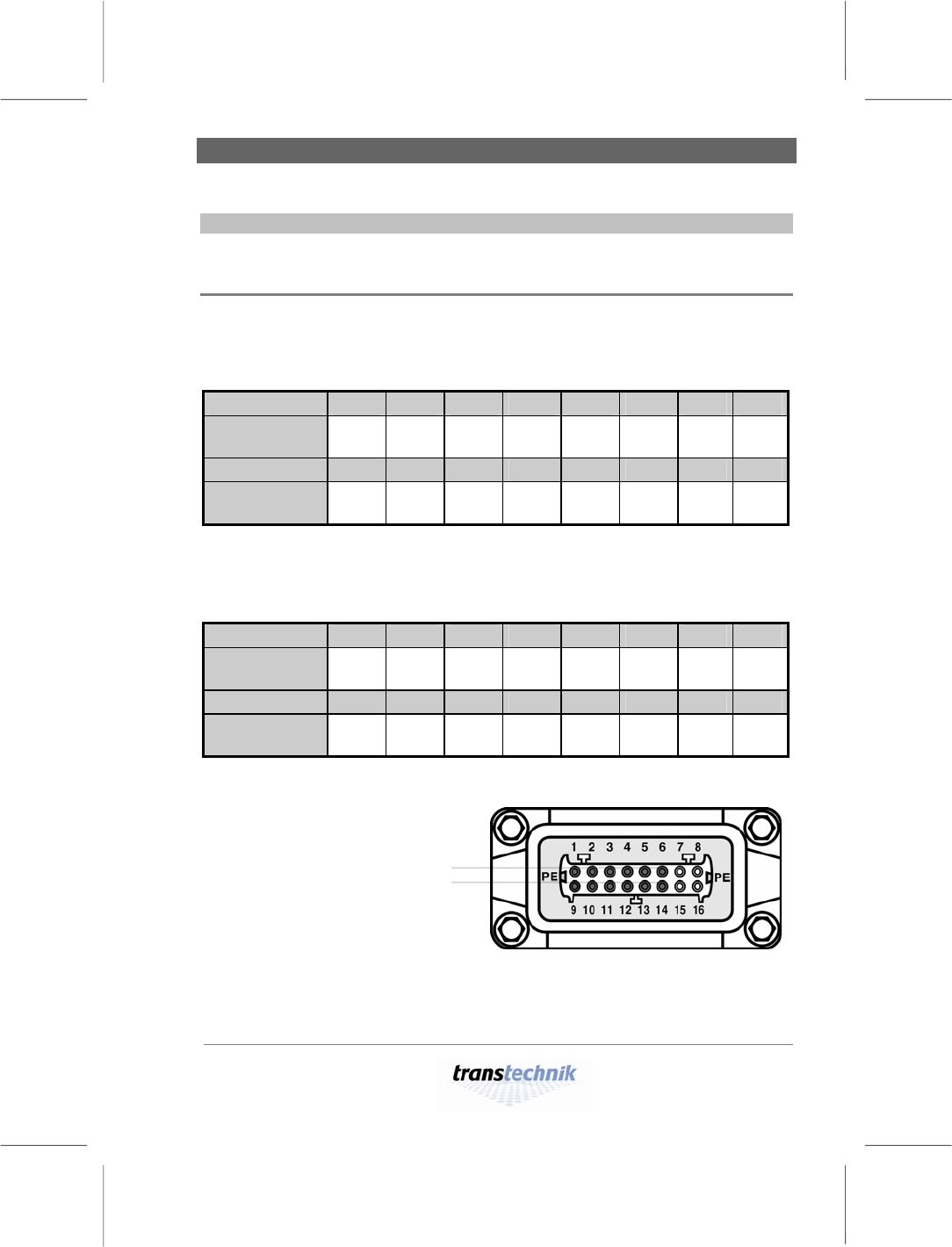

Fig. 36:
16-pin HTS plug-in connector
(load outputs
Alex M 12 x 2.5 kVA)
N
L
