Schutzschalter thermisch-magnetisch 3600/3900
1719
1
Schutzschalter thermisch-magnetisch 3600/3900
Die Zeit/Strom-Kennlinie ist abhängig von den Umgebungstemperaturen. Um
eine vorzeitige oder späte Abschaltung zu vermeiden, muss der Schutz schal-
ternennstrom mit einem Temperaturfaktor multipliziert werden (siehe auch
Kapitel Technische Informationen).
Achtung: Auch bei energiereichen Stromspitzen < 0,003 sec ist eine
Auslösung möglich!
Umgebungstempe-
ratur °C
-30 -20 -10 0 23 30 50 60
Temperaturfaktor 0,76 0,79 0,83 0,88 1 1,08 1,16 1,24
Vielfache des Nennstromes
Schaltzeit in Sekunden
Vielfache des Nennstromes
Schaltzeit in Sekunden
Vielfache des Nennstromes
Schaltzeit in Sekunden
3900 0,05…10 A DC/AC
2
3600 8…16 A AC/DC
1)
3600 0,05…7 A AC/DC
1)
23 °C
60 °C
-30 °C
12468102040
10000
1000
100
10
1
0,1
0,01
0,001
60 8010012468102040
10000
1000
100
10
1
0,1
0,01
0,001
60 80100 12468102040
10000
1000
100
10
1
0,1
0,01
0,001
60 80100
1)
Bei Gleichstrom liegen die magn. Ansprechwerte um etwa den Faktor 1,2 höher.
2)
Bei Wechselstrom liegen die magn. Ansprechwerte um etwa den Faktor 1,2 niedriger.
Hinweis:
Bei Reihenmontage kann der Gerätenennstrom nur zu ≤ 80 % geführt oder muss entsprechend überdimensioniert
werden (siehe auch Kapitel Technische Informationen)!

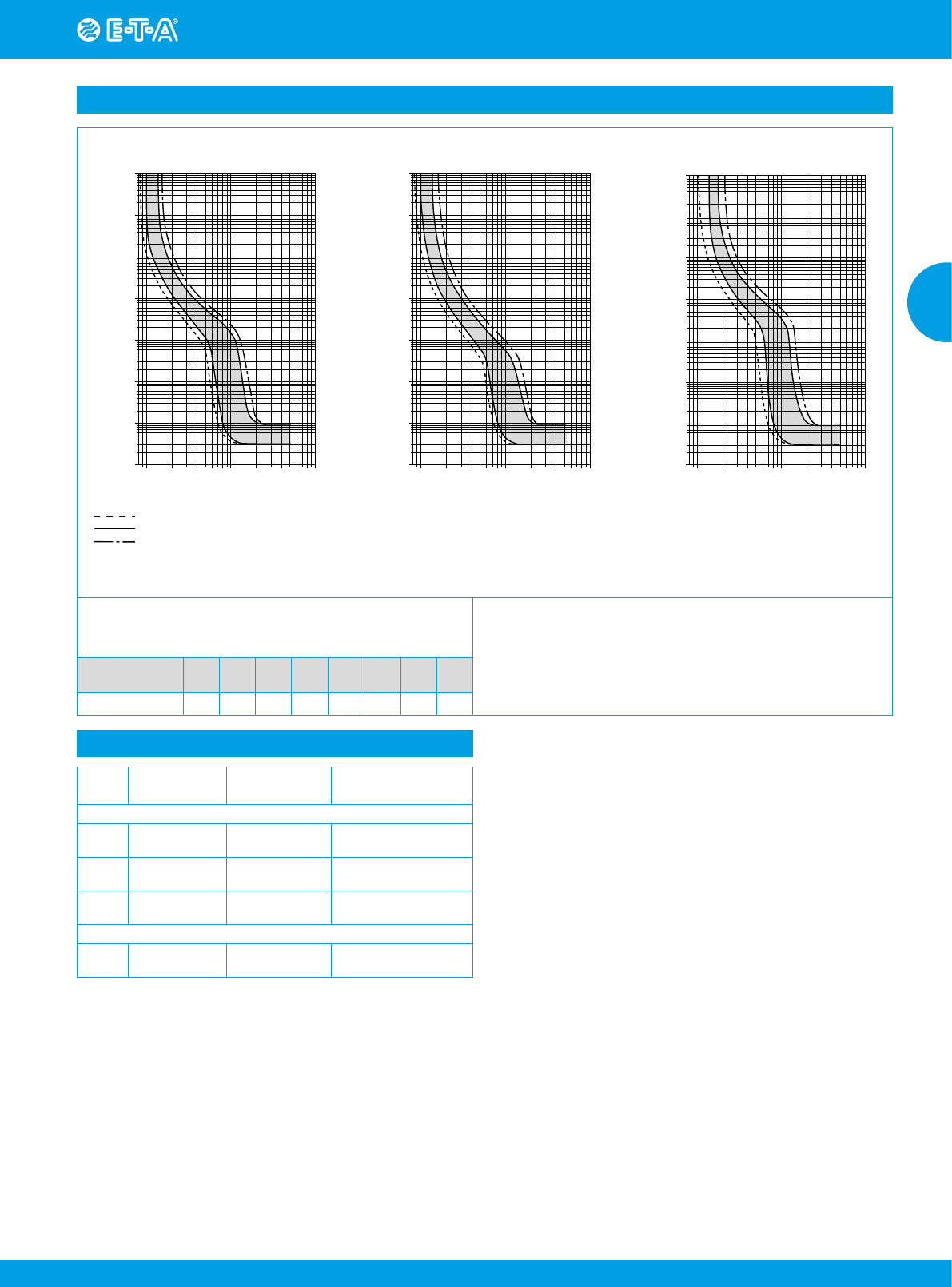

Zeit/Strom-Kennlinien
Zulassungen
Prüf-
stelle
Prüfnorm Nennspannung Nennstrombereich
3600:
VDE
IEC/EN 60934
AC 240 V
DC 65 V
0,05...16 A 0,05...16 A
UL
C22.2 No. 235
AC 250 V
DC 80 V
0,05...16 A 0,05...16 A
CSA UL 1077 AC 250 V
DC 80 V
0,05...16 A 0,05...16 A
3900:
VDE
IEC/EN 60934
AC 240 V
DC 65 V
0,05...10 A 0,05...10 A
