Schutzschalter thermisch 3120-N...
1846
1
Anschlussquerschnitte PT-Anschlüsse
Kabel Anschlussquerschnitte bei
direkter Steckverdrahtung
starr 1…4 mm
2
(Abisolierlänge: 10 mm)
flexibel mit Aderendhülse
(mit oder ohne Kunststoffhülse)
0,5…2,5 mm
2
Kabel Anschlussquerschnitte bei
Öffnen der Push-in Anschlüsse
starr 0,5…4 mm
2
(Abisolierlänge: 10 mm)
Flexibel ohne Aderendhülse 0,5…2,5 mm
2

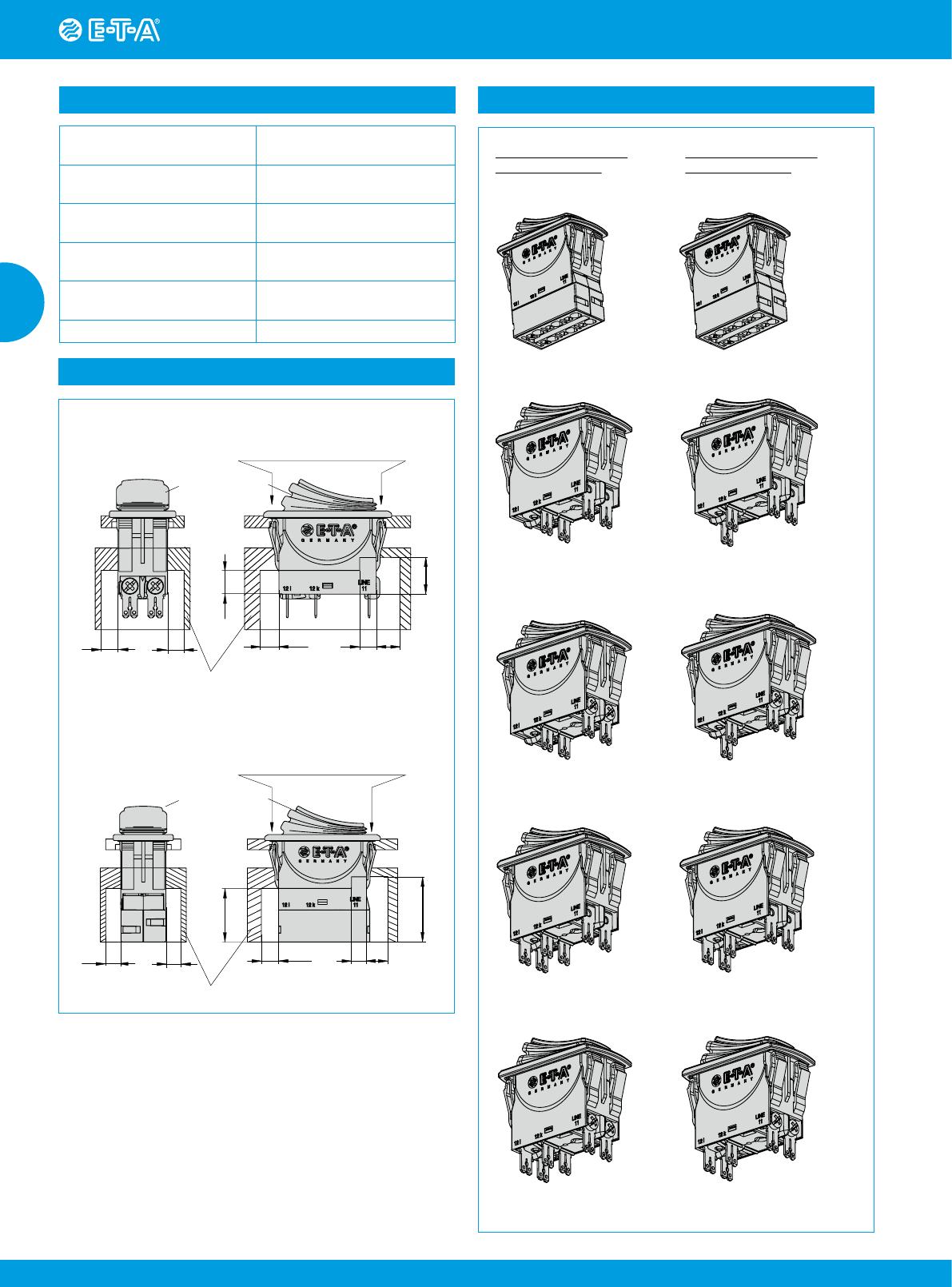

Einbauzeichnung
Einbaubereich
7
8
10
710
7
Beim Einbau nur Druck auf den Rahmen ausüben.
Betätigungsbereich
15,5
3120 mit Flachsteckanschlüssen
Einbaubereich
7
8
25
710
7
Beim Einbau nur Druck auf den Rahmen ausüben
.
Betätigungsbereich
30,5
3120 mit Push-in Anschlüssen
Anschlussarten
2-polig schaltend und
2-polig geschützt
3120-N524-H7
2-polig schaltend und
1-polig geschützt
3120-N554-H7
3120-N524-N7 3120-N554-N7
3120-N524-G7 3120-N554-G7
3120-N554-P73120-N524-P7
3120-N554-PT3120-N524-PT
