Schutzschalter thermisch 3120-N...
1846
1

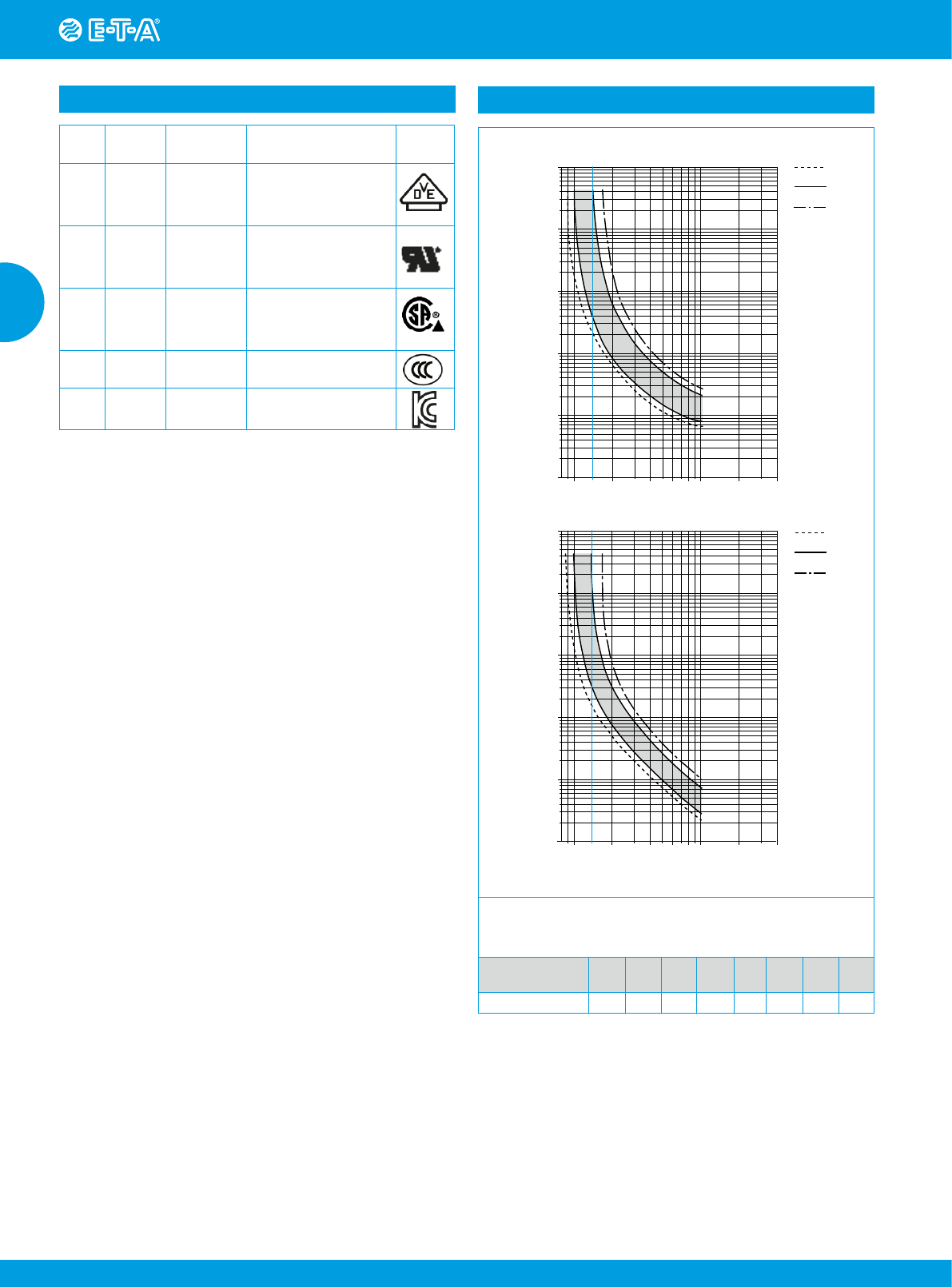

Zulassungen
Zeit/Strom-Kennlinien
Die Zeit/Strom-Kennlinie ist abhängig von den Umgebungstemperaturen.
Um eine vorzeitige oder späte Abschaltung zu vermeiden, muss der
Schutz schal ternennstrom mit einem Temperaturfaktor multipliziert wer-
den. Nähere Erläuterungen siehe: www.e-t-a.de/ti_d
Umgebungstempe-
ratur °C
-30 -20 -10 0 23 40 50 60
Temperaturfaktor 0,8 0,84 0,88 0,92 1 1,08 1,14 1,23
Vielfache des Nennstromes
Schaltzeit in Sekunden
Vielfache des Nennstromes
Schaltzeit in Sekunden
10
23 °C
60 °C
-30 °C
12468102040
10000
1000
100
1
0,1
23 °C
60 °C
-30 °C
12468102040
10000
1000
100
10
1
0,1
0,1…2 A
2,5…20 A
1,4
1,4
Prüf-
stelle
Prüf-
norm
Nennspan-
nung
Nennstrom bereich Prüf-
zeichen
VDE IEC/EN
60934
AC 240 V
DC 50 V
DC 50 V
DC 28 V
0,1 A … 20 A
0,1 A … 20 A (2-polig)
0,1 A … 16 A (1-polig)
0,1 A … 20 A
UL UL 1077
AC 250 V
AC 250 V
DC 50 V
AC 250 V
0,1 A ... 16 A (TC1, OL1)
17 A … 20 A (TC1, OL0)
0,1 A … 20 A (TC1, OL0)
30 A* (TC1, OL0)
CSA C22.2
No 235
AC 250 V
AC 250 V
DC 50 V
AC 250 V
0,1 A ... 16 A (TC1, OL1)
17 A … 20 A (TC1, OL0)
0,1 A … 20 A (TC1, OL0)
30 A* (TC1, OL0)
CQC GB
17701
AC 240 V
DC 50 V
0,1 A…20 A
0,1 A…20 A
KTL KC6094
AC 240 V 0,1 A…20 A (2-polig)
* 2 Pole parallel
