Schutzschalter thermisch 3120-N...
1846
1
Schutzschalter thermisch 3120-N...

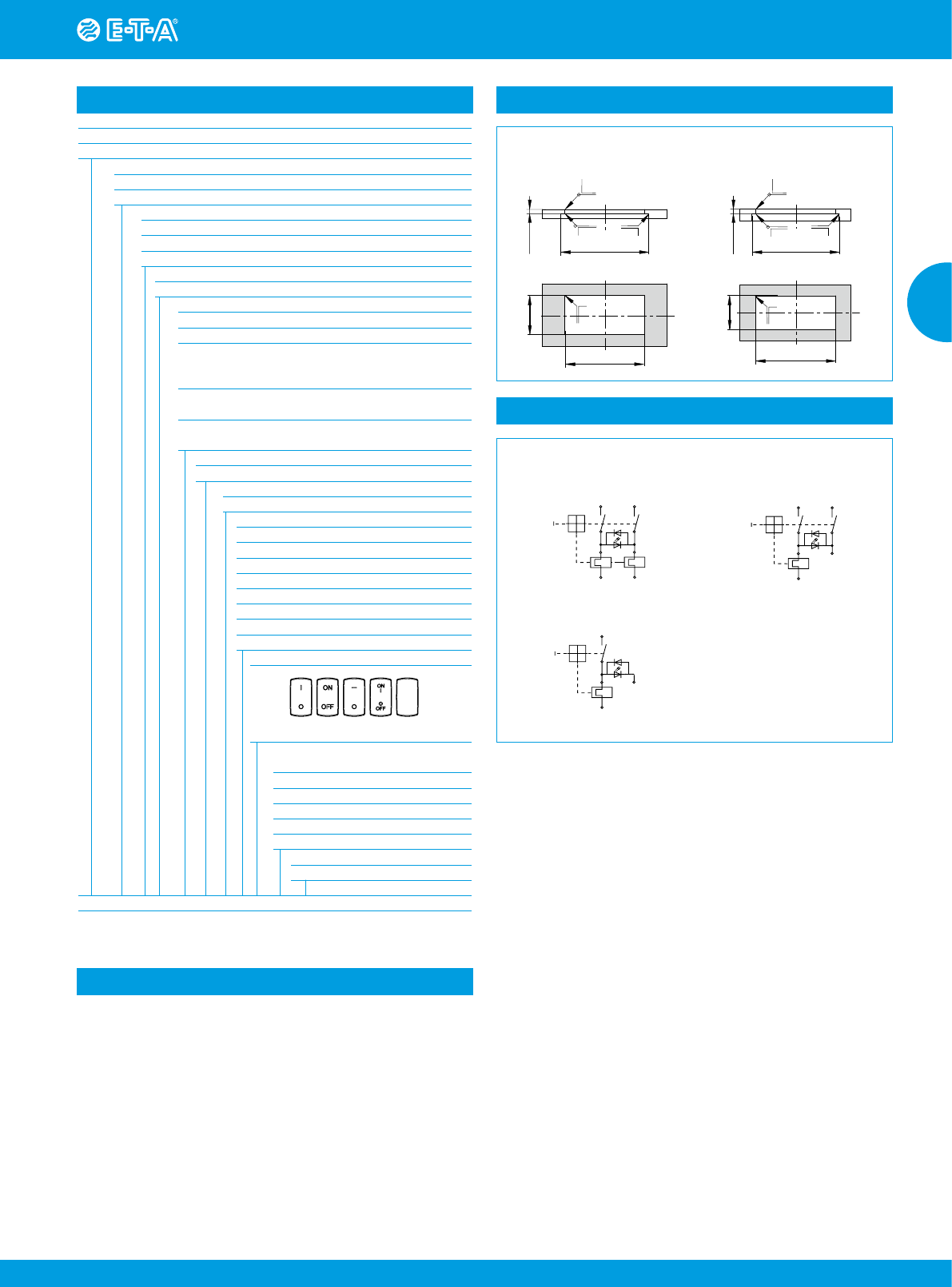

Bestellnummernschlüssel
Typennummer
3120 thermischer Schutzschalter mit Wippenbetätigung
Montageart
N3 Schnappbefestigung, Einbauöffnung 50,5 x 21,5 mm
N5 Schnappbefestigung, Einbauöffnung 44,5 x 22 mm
Polzahl der Hauptstrombahnen
1 1-polig schaltend und 1-polig geschützt
2 2-polig schaltend und 2-polig geschützt
5 2-polig schaltend und 1-polig geschützt
Bauform-Variante
4 mit Spritzwasserschutz (IP65)
Anschluss
PT Push-in Anschlussklemmen
P7 Flachsteckanschlüsse
H7 wie P7, Anschlüsse 11 und 21 zusätzlich mit
Flachkopfschrauben M3,5 - Standardanschluss
für Geräte mit Unterspannungsmodul
N7 wie P7, mit zusätzlichen Nebenanschlüssen 12(i)
und 22(i)
G7 wie N7, Anschlüsse 11 und 21 mit, zusätzlichen
Flachkopfschrauben M3,5
Kennlinie
T1 thermische Auslösung
Betätigungselement
W Schaltwippe
Wippenfarbe und Beleuchtung
01 . schwarz unbeleuchtet
02 . weiß unbeleuchtet
04 . rot unbeleuchtet
12 . Y weiß beleuchtet
14 . R rot beleuchtet
15 . Y orange beleuchtet
16 . T blau beleuchtet
19 . G grün beleuchtet
Beschriftung für Schaltwippe
D
F
K
L
X
Beleuchtungsspannung
(= Betriebsspannung)
1 DC 12 V
2 DC 24 V
3 AC 115 V
4 AC 230 V
5 DC 48 V
Nennstrom
0,1...20 A
3120-N5 2 4 - PT T1-W 19 D G 4 - 16 A Bestellbeispiel
Bitte beachten Sie unsere Mindestbestellmengen.
Einbauöffnung -N3.4
Montageart
Einbauöffnung -N5.4
±0,05
-0,2
-0,4
+1
min. 49
44,5
+0,2
+0,5
22
+0,3
-0,2
-0,4
1-5
±0,05
min. 55
+1
50,5
+0,3
+0,5
21,5
+0,3
1-3,5
Schaltbilder
Montageart
11
21
Netz
12(i)
12(k)
22(i)
22(k)
Last
12(k)
Last
11
Netz
12(i)
12(k)
22(i)
Last
11
21
Netz
12(i) 22(i)
2-polig,
thermisch geschützt
2-polig,
1-polig thermisch geschützt
1-polig,
thermisch geschützt
D F K L X
kundenspezifische Lösungen
Sie suchen eine andere Lösung die nicht in unserem Bestell nummern-
schlüssel enthalten ist? Bitte sprechen Sie uns an.
