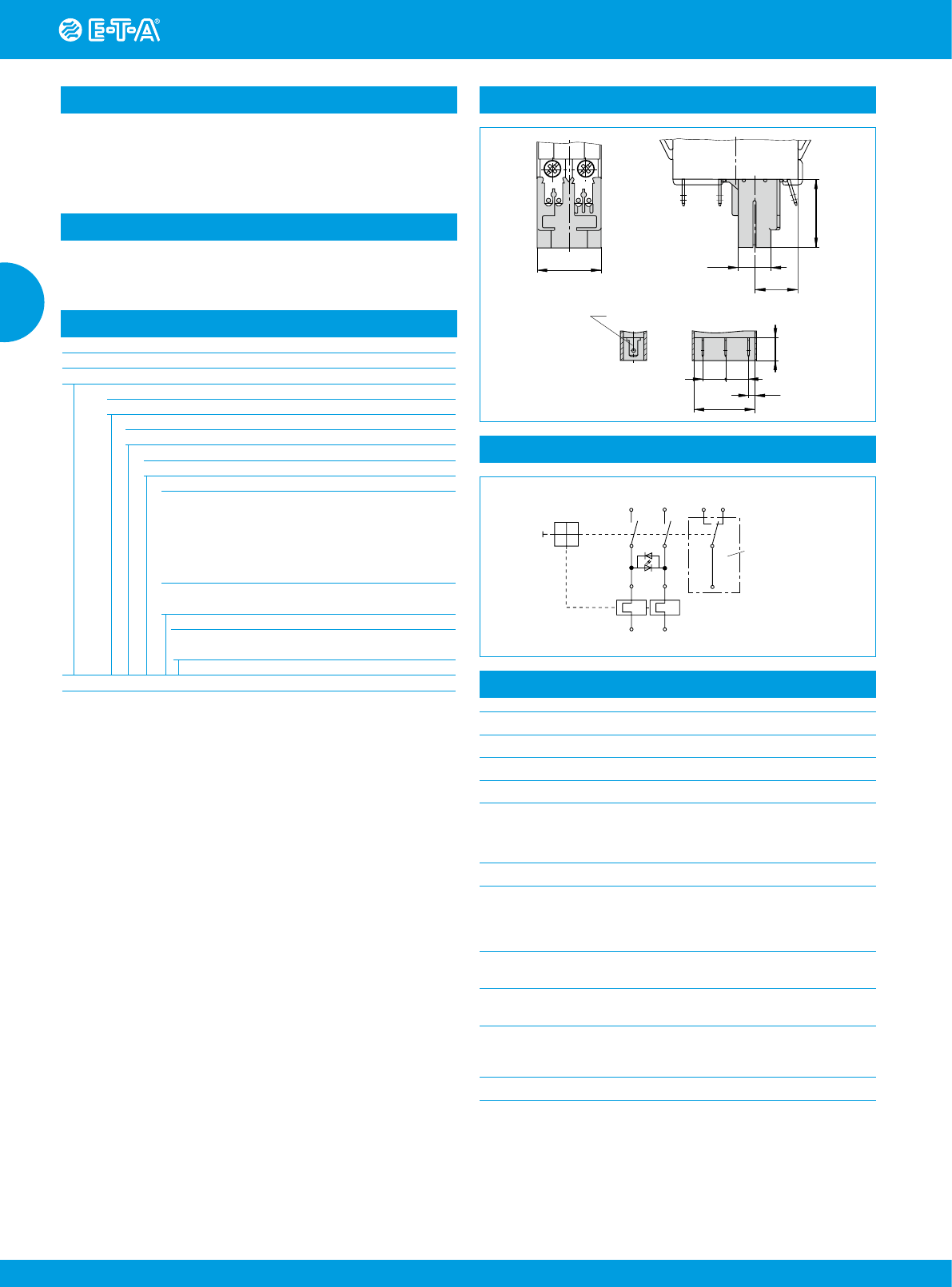

Schutzschalter thermisch 3120-N...
1846
1
Das Signalkontaktmodul hat einen Wechsler als Meldekontakt und
wird mit Betätigung des Schutz schalters geschaltet.
Hinweis: Nicht kombinierbar mit PT-Anschlüssen.
Beschreibung Signalkontaktmodul X3120-S
Typische Anwendungsgebiete
Bestellnummernschlüssel
Schaltbild
Technische Daten
Maßbild
25,5
10
14
21
Flachstecker 2,8 x 0,5
19,8
7,5 7,5
2
8,5
Überwachung der Schaltstellung des Schutzschalters bzw. des je weils
angeschlossenen Verbrauchers.
Netz
11 21 34 32
12(i) 22(i) 31
12(k) 22(k)
Last
Modul montiert
Typennummer
X3120 Modul für Gerät 3120
Modul
S Signalkontaktmodul
Bauform
0 Wechsler
Anschluss
1 Flachstecker
Schlüssel für Nennleistung
A AC 10 V – AC 250 V 0,1 ... 4 A
DC 12 V 0,1 ... 4 A
DC 24 V 0,1 ... 4 A
DC 60 V 0,1 ... 1 A
DC 110 V 0,1 ... 0,5 A
DC 220 V 0,1 ... 0,25 A
B AC 5 V – AC 250 V 5 ... 100 mA
DC 5 V – DC 250 V 5 ... 100 mA
Auslieferungszustand
M Modul wird nur an Grundgerät
montiert geliefert
X3120- S 0 1 A M Bestellbeispiel
* ohne Prüfzeichen
Die zur Verfügung gestellten Informationen zu unseren Produkten sind nach unserem Wissen
genau und zuverlässig, jedoch übernimmt E-T-A keine Verantwortung für den Einsatz in
einer Anwendung, die nicht der vorliegenden Spezifikation entspricht. E-T-A behält sich
das Recht vor, Spezifikationen im Sinne des technischen Fortschritts jederzeit zu ändern.
Maßänderungen sind vorbehalten, bei Bedarf bitte neuestes Maßblatt mit Toleranzen anfor-
dern. Maße, Daten, Abbildungen und Beschreibung sind unverbindlich! Änderungen sowie
auch Irrtümer und Druckfehler vorbehalten. Die Bestellbezeichnung der Geräte kann von
deren Beschriftung abweichen.
Nennspannung AC 250 V; DC 250 V
Nennstrom 0,1...4 A / 5...100 mA
Lebensdauer 50 000 Schaltspiele
Umgebungstemperatur -30...60 °C
Spannungsfestigkeit
zwischen Haupt- und
Hilfsstromkreis
Prüfspannung AC 3 000 V
Isolationswiderstand > 100 MΩ (DC 500 V)
Vibration 6 g
(57-500 Hz), ± 0,46 mm (10-57 Hz)
Prüfung nach IEC 60068-2-6, Test Fc,
10 Frequenzzyklen/Achse
Schock 15 g (11 ms)
Prüfung nach IEC 60068-2-27, Test Ea
Korrosionsfestigkeit 96 Std. in 5 % Salznebel,
Prüfung nach IEC 60068-2-11, Test Ka
Feuchtigkeitsprüfung 240 Std. in 95 % rel. Feuchte,
Prüfung nach IEC 60068-2-78,
Test Cab
Masse ca. 41 g (inkl. Grundgerät)
