Einstellen des Bildschirms

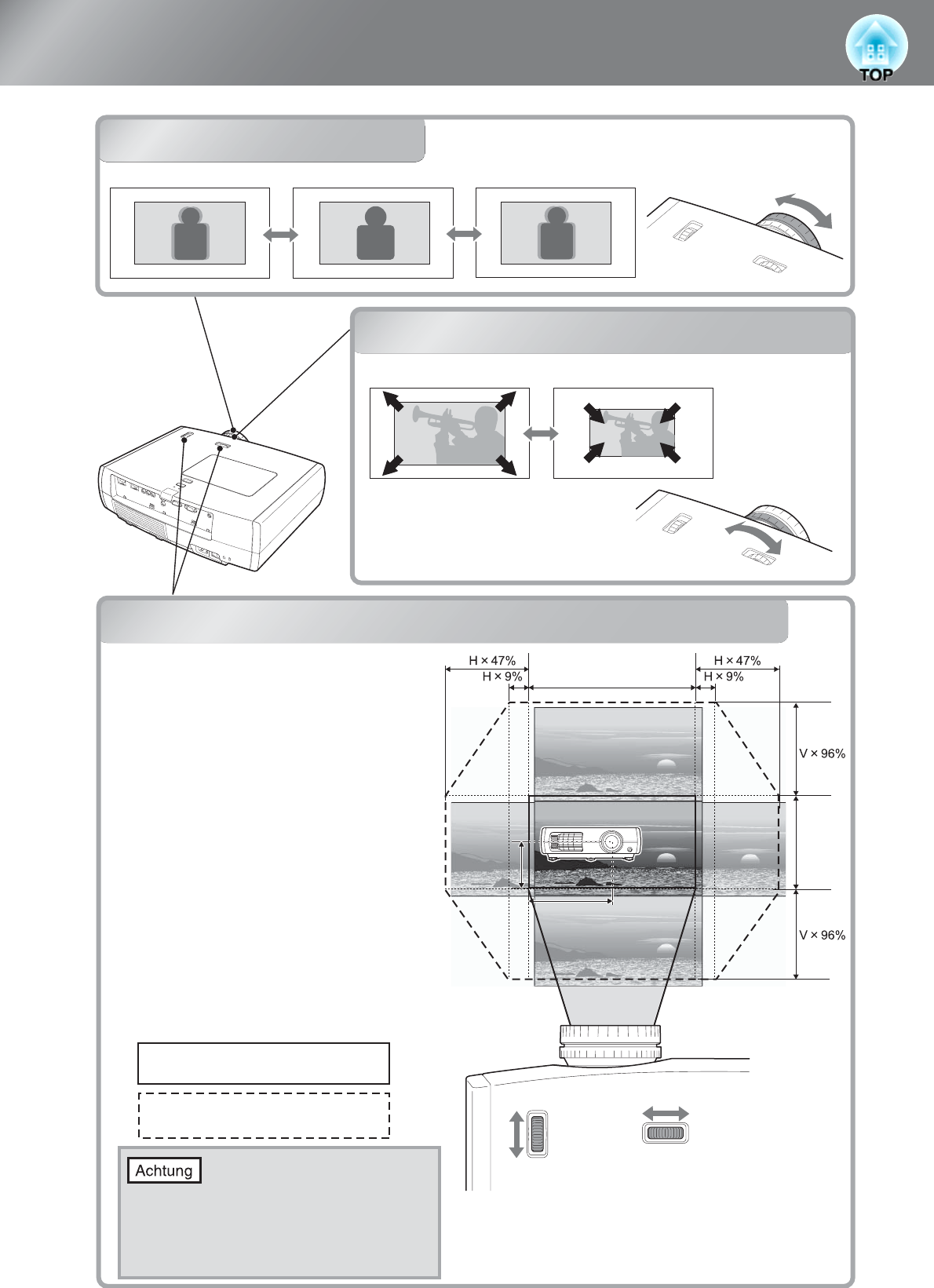

Falls der Projektor nicht direkt vor der Leinwand
aufgestellt werden kann, lässt sich das projizierte
Bild mit der Objektivverschiebungsfunktion
innerhalb des rechts gezeigten Bereichs in
Vertikal- und Horizontalrichtung einstellen.
Beim Drehen des Objektivverschiebungsrads
wird die Mittelposition des Einstellbereichs
durch ein Klicken angezeigt.
Die Bildposition lässt sich nicht gleichzeitig
in die vertikale und horizontale
Maximalpositionen einstellen.
Standardprojektionsposition
(Mittelposition für Objektiveinstellung)
Bereich, in dem das Bild von der Stan-
dardprojektionsposition aus verscho-
ben werden kann
V
1/2H
1/2H
H
1/2V
1/2V
Stellen Sie das Bild mit dem Scharfeinstellring scharf
Stellen Sie die Größe des projizierten Bilds mit dem Zoom-Einstellring ein.
Ex)
Das Bild kann nicht vertikal verschoben
werden, wenn es horizontal im vollen
Umfang verschoben wurde.
Wenn das Bild vertikal im vollen
Umfang verschoben wurde, kann es
horizontal bis zu 9 % der
Leinwandbreite verschoben werden.
Weitwinkel
Tele
Focus adjustment
Focus adjustment
Focus adjustment
Focus adjustmentFocus adjustmentFocus adjustmentFocus adjustment
Focus adjustment
Focus adjustment
Bildschärfeeinstellung
Einstellung der Projektionsgröße (Zoomeinstellung)
Einstellung der Position des projizierten Bildes (Objektivverschiebung)
Beim Transport des Projektors
muss beachtet werden, dass die
Objektivstellung ganz unten ist.
Der Objektivverschiebungsmechanis-
mus kann andernfalls beschädigt
werden.
Nach oben
verschieben
Nach unten
verschieben
Nach links
verschieben
Nach rechts
verschieben
Bildschärfeeinstellung
Einstellung der Position des projizierten Bildes
(Objektivverschiebung)
Einstellung der
Projektionsgröße
(Zoomeinstellung)
Falls der Projektor nicht direkt vor der Leinwand
aufgestellt werden kann, lässt sich das projizierte
Bild mit der Objektivverschiebungsfunktion
innerhalb des rechts gezeigten Bereichs in
Vertikal- und Horizontalrichtung einstellen.
Beim Drehen des Objektivverschiebungsrads
wird die Mittelposition des Einstellbereichs
durch ein Klicken angezeigt.
Die Bildposition lässt sich nicht gleichzeitig
in die vertikale und horizontale
Maximalpositionen einstellen.
Standardprojektionsposition
(Mittelposition für Objektiveinstellung)
Bereich, in dem das Bild von der Stan-
dardprojektionsposition aus verscho-
ben werden kann
V
1/2H
1/2H
H
1/2V
1/2V
Stellen Sie das Bild mit dem Scharfeinstellring scharf
Stellen Sie die Größe des projizierten Bilds mit dem Zoom-Einstellring ein.
Ex)
Das Bild kann nicht vertikal verschoben
werden, wenn es horizontal im vollen
Umfang verschoben wurde.
Wenn das Bild vertikal im vollen
Umfang verschoben wurde, kann es
horizontal bis zu 9 % der
Leinwandbreite verschoben werden.
Weitwinkel
Tele
Focus adjustment
Focus adjustment
Focus adjustment
Focus adjustmentFocus adjustmentFocus adjustmentFocus adjustment
Focus adjustment
Focus adjustment
Bildschärfeeinstellung
Einstellung der Projektionsgröße (Zoomeinstellung)
Einstellung der Position des projizierten Bildes (Objektivverschiebung)
Beim Transport des Projektors
muss beachtet werden, dass die
Objektivstellung ganz unten ist.
Der Objektivverschiebungsmechanis-
mus kann andernfalls beschädigt
werden.
Nach oben
verschieben
Nach unten
verschieben
Nach links
verschieben
Nach rechts
verschieben
