User`s manual

Installation
Page 3-9

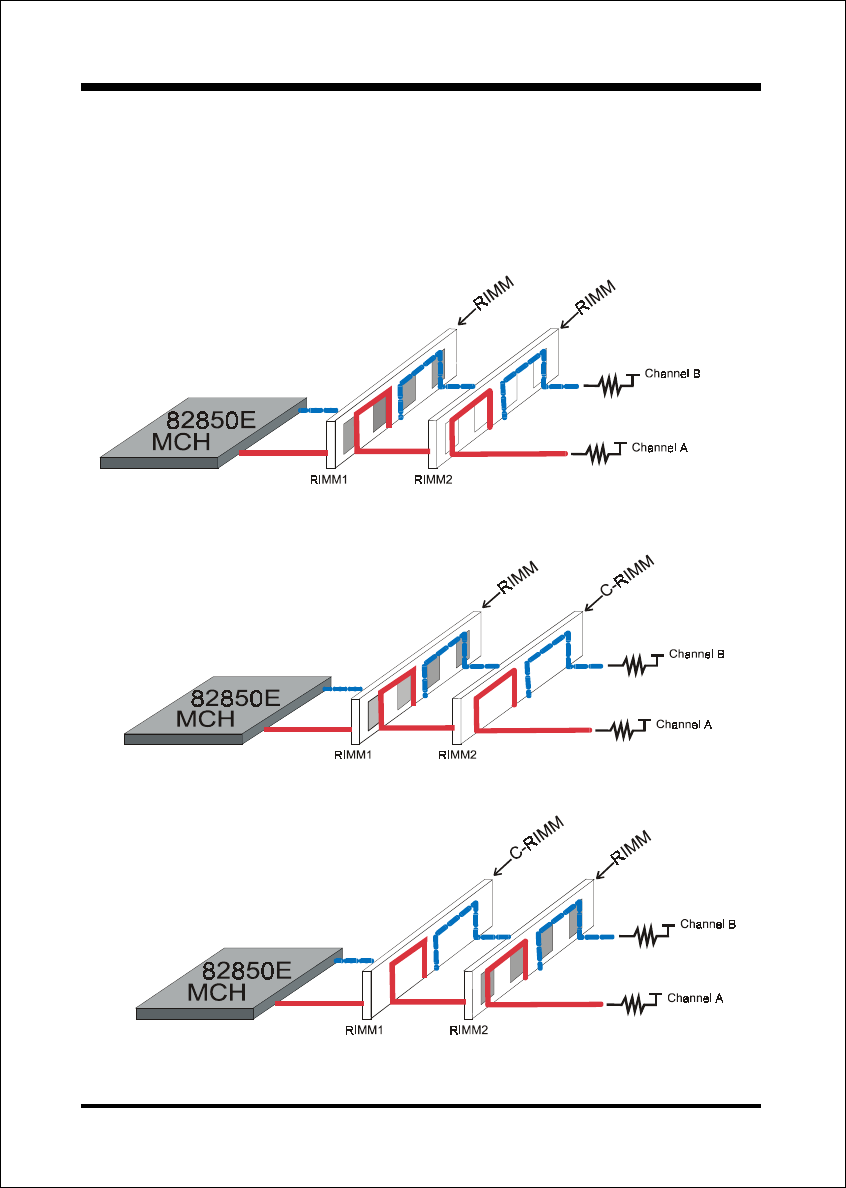

Figure 9: Right Base Configuration
Figure 10: Right Base Configuration
Figure 11: Right Base Configuration
RIMM/C-RIMM Module Installation
This section describes some basic RIMM/C-RIMM installations as described in
table 1. Note that continuity Modules are required in empty sockets. Figure 9,
10 and 11 display common installations. RIMM or RDRAM signals are daisy-
chained through each device on RIMM and memory module.
