User manual

ZVoltage / Current input type selection. This must be
selected if analogue input module in Module-2 socket is
EMI-410 , EMI-430 or EMI - 450.
110
EMI-430
EMI - 410
EMI - 440
EMI - 450
EMI - 430
These parameters are active if EMI-410 (
) , EMI-430 ( ), EMI-440 (PT-100 Input)
or EMI-450 ( 0...10V Input ) module is plugged in Module-2
socket.
0/4...20mA Current
Input TC or 0...50mV Input
Z
Z
Z

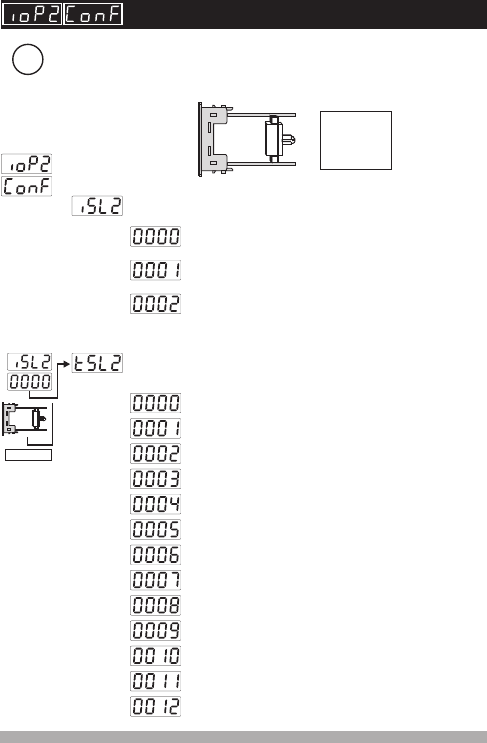

Configuration of analogue input module in Module-2 socket
Selection of sensor type and scale for TC input module in Module-2
socket. It is active if input type of Module-2 is selected TC.
TC input type selection. This must be selected if analogue
input module in Module-2 socket is EMI-430.
PT-100 input type selection. This must be selected, if
analogue input module in Module-2 socket is EMI-440.
i
L (-100°C;850°C) or (-148°F;1562°F)
L (-100.0°C;850.0°C) or (-148.0°F;999.9°F)
J (-200°C;900°C) or (-328°F;1652°F)
K (-200°C;1300°C) or (-328°F;2372°F)
K (-199.9°C;999.9°C) or (-199.9°F;999.9°F)
R (0°C;1700°C) or (32°F;3092°F)
J (-199.9°C;900.0°C) or (-199.9°F;999.9°F)
R (0.0°C;999.9°C) or (32.0°F;999.9°F)
S (0°C;1700°C) or (32°F;3092°F)
S (0.0°C;999.9°C) or (32.0°F;999.9°F)
T -200 4 - 8 75( °C; 00°C) or ( 32 °F; 2°F)
T ( °C; °C) or ( °F; °F)-199.9 400.0 -199.9 752.0
B (44°C;1800°C) or (111°F;3272°F)
