Instructions

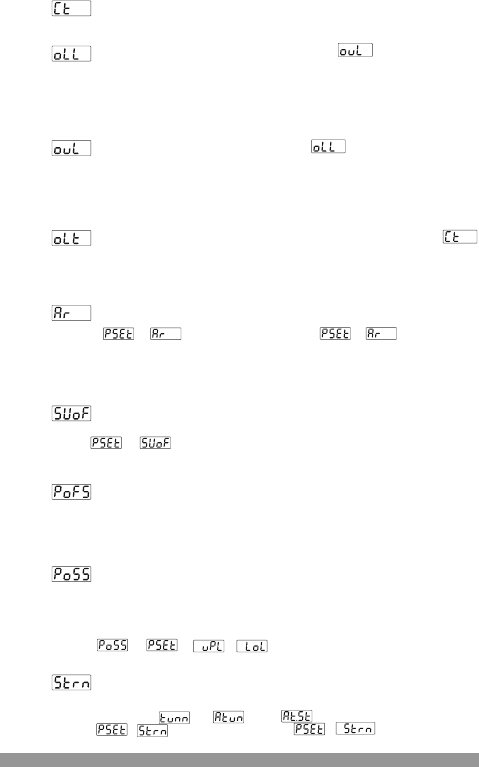

DURÉE DE LA SORTIE CONTRÔLE (1, 150) secondes
Durée de la sortie Process.
SORTIE DE CONTROLE MINIMALE (0,0%, )
C'est un % de la sortie minimale.
Même si après le calcul du PID, la valeur de sortie % est inférieure à ce
paramètre, la sortie Chauffage ou Refroidissement est active au
minimum pour le paramètre OLL.
SORTIE DE CONTROLE MAXIMALE ( , 100,0%)
C'est un % de la sortie maximale.
Même si après le calcul du PID, la valeur de sortie % est supérieure à ce
paramètre, la sortie Chauffage ou Refroidissement est active au maximum
pour le paramètre OUL.
DURÉE MINIMALE DE LA SORTIE CONTRÔLE (0,0 secondes )
La sortie Chauffage ou Refroidissement ne peut pas être activée à une
valeur inférieure à ce paramètre. Même si ce paramètre est 0, il sera traité
comme 50msecs pour des raisons de sécurité..
CALCUL ANTI-RESET (0, POINT HAUT DE L'ÉCHELLE) unité
Pendant le PID, si la condition
- <= valeur Process <= +
est vraie, la valeur totale est calculée. Si la condition n'est pas vérifiée, la
valeur totale n'est pas calculée et la dernière valeur totale calculée est
utilisée.
ÉCART DE LA VALEUR DE CONSIGNE
((- Point haut de l'échelle / 2), (Point haut de l'échelle / 2)) unité
+ est la valeur de consigne utilisée pour les calculs du PID.
Ce paramètre sert à ajuster la bande proportionnelle.
(PID CHAUFFAGE 0,0 ; 100,0)%
(PID REFROIDISSEMENT -100,0, 0,0)%
Ce paramètre est ajouté à la valeur “% sortie” qui est calculée à la fin
du PID.
ÉCART DE SORTIE PID
Ce paramètre est ajouté à la sortie process % qui est
calculé à la fin du PID en fonction de la valeur de consigne du process.
* / ( - )
ÉCART DE SORTIE RELATIF AU PID DÉFINI
(PID CHAUFFAGE 0,0 ; 100,0)%
(PID REFROIDISSEMENT -100,0 ; 0,0)%
STABILISATION DE LA VALEUR PROCESS
(1, POINT HAUT DE L'ÉCHELLE) Unité
Elle sert à vérifier si la valeur du process oscille ou non, lorsque le
paramètre est ou , si la condition
-
<= valeur Process <=
+ n'est pas
vraie, alors le dispositif lance automatiquement la fonction de réglage.
