Instructions

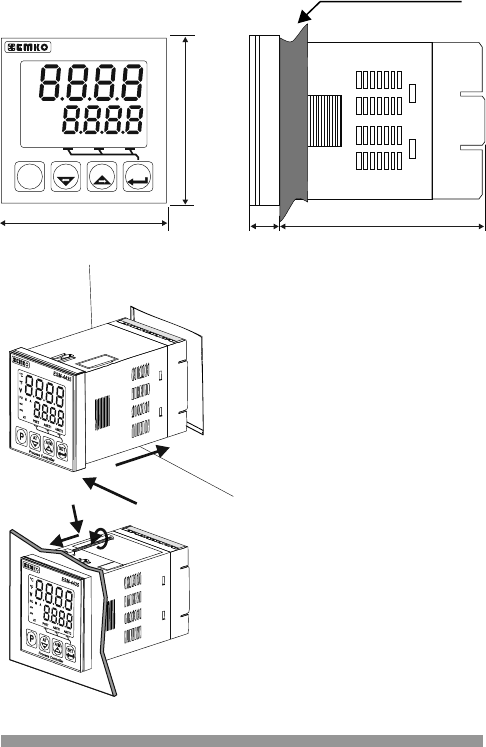

ABMESSUNGEN
PANEL MOUNTING
Maximal 5mm / 0.2 Zoll
48 mm/ 1.89 inch
48mm/ 1.89 Zoll
76mm / 2.99 Zoll
11.5 ± 1 mm /0.45 Zoll
°C
°F
V
PO
AO1
AO2
A
AT PSET ASET1 ASET2
M
SET
P
ESM-4435
Prozess Controller
AT A/M
1
2
3
1-
2-
3-
Vor der Montage in Ihrem
Schaltpult sicherstellen, dass der
Ausschnitt im Schaltpult die
richtigen Maße hat
Korrekte
Lage
der
Frontplattendichtung prüfen
Gerät durch den Ausschnitt in
der Frontplatte
einführen. Halteklammern am
Gerät vor dem Einbau in die
Schalttafel abnehmen
.
.
4-Gerät von vorne in den
Ausschnitt in der Schalttafel
einführen
5-Halteklammern deckungsgleich
mit den Befestigungslöchern oben
und unten einsetzen und mit den
Halteschrauben festschrauben,
bis das Gerät richtig in der
Schalttafel befestigt ist und sich
nicht mehr bewegen lässt
.
.
4
2
5
4
