Set up and operation
E
E
N
F
Q
N H
P
A
F
B
F
F
P
1
O M
KI
B
1
D
4 Set up and operation
4.1 Setup
A Vacuum connection
B Air outlet connection
B
1
Exhaust silencer
D Suction fl ange
E Cooling air inlet
F Cooling air outlet
H Oil fi lling point
I Oil sight glass
K Oil discharge point with magnet
M Oil recommendation plate
N Data plate
O Direction of rotation arrow
P Drive motor
P
1
Motor data plate
Q hot surfaces > 70°C

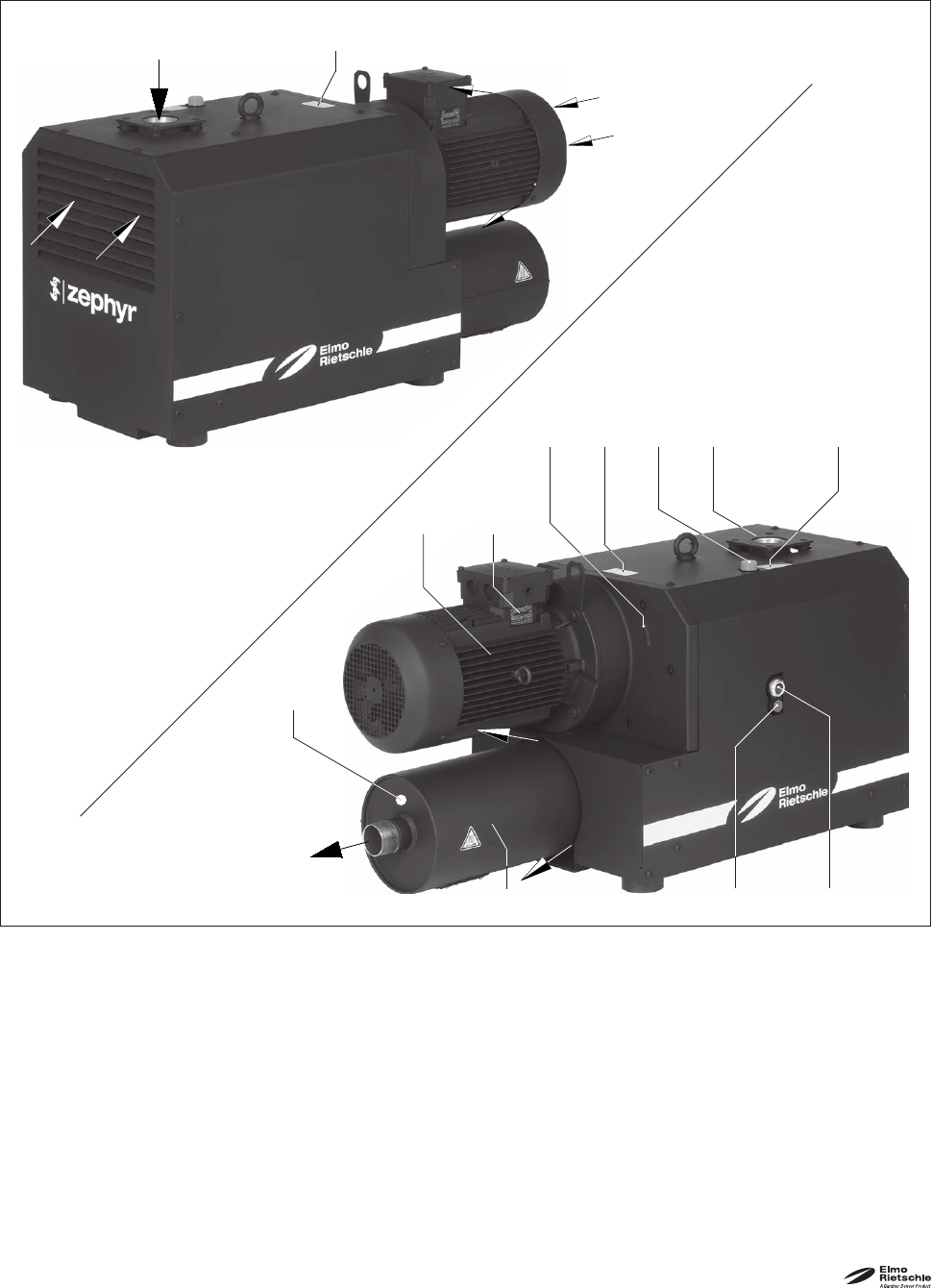

Fig. 2 Vacuum pump C-VLR 301
