InstallatIe handleIdIng
11
Let op bij bochten!
Bochten geven extra weerstand in het systeem en dienen
daarom meegenomen te worden in de TVG en THG.
We kennen 2 soorten bochten namelijk:
• Bochten 45
o
en 90
o
van verticaal naar horizontaal
en vice versa� (Type N)
• Bochten 45
o
en 90
o
van horizontaal naar horizontaal
(Type Q)
De bochten type N (van verticaal naar horizontaal)
hoeft u niet mee te nemen in uw berekeningen� het
maximaal aantal bochten bedraagt 3
Voor een bocht van type Q ( horizontale naar
horizontaal) geldt:
• 90
o
bocht in het horizontale gedeelte telt voor
2 horizontale meters in THG�
• 45
o
bocht in het horizontale gedeelte telt voor
1 horizontale meter in THG
Afvoer gedeeltes in een 45
o
stijgende leiding:
• 45
o
stijgende gedeeltes wordt zowel verticaal
als horizontaal berekend�
Verklaring uitkomsten tabel:
*Wellicht is de Power-Fan dan een oplossing.

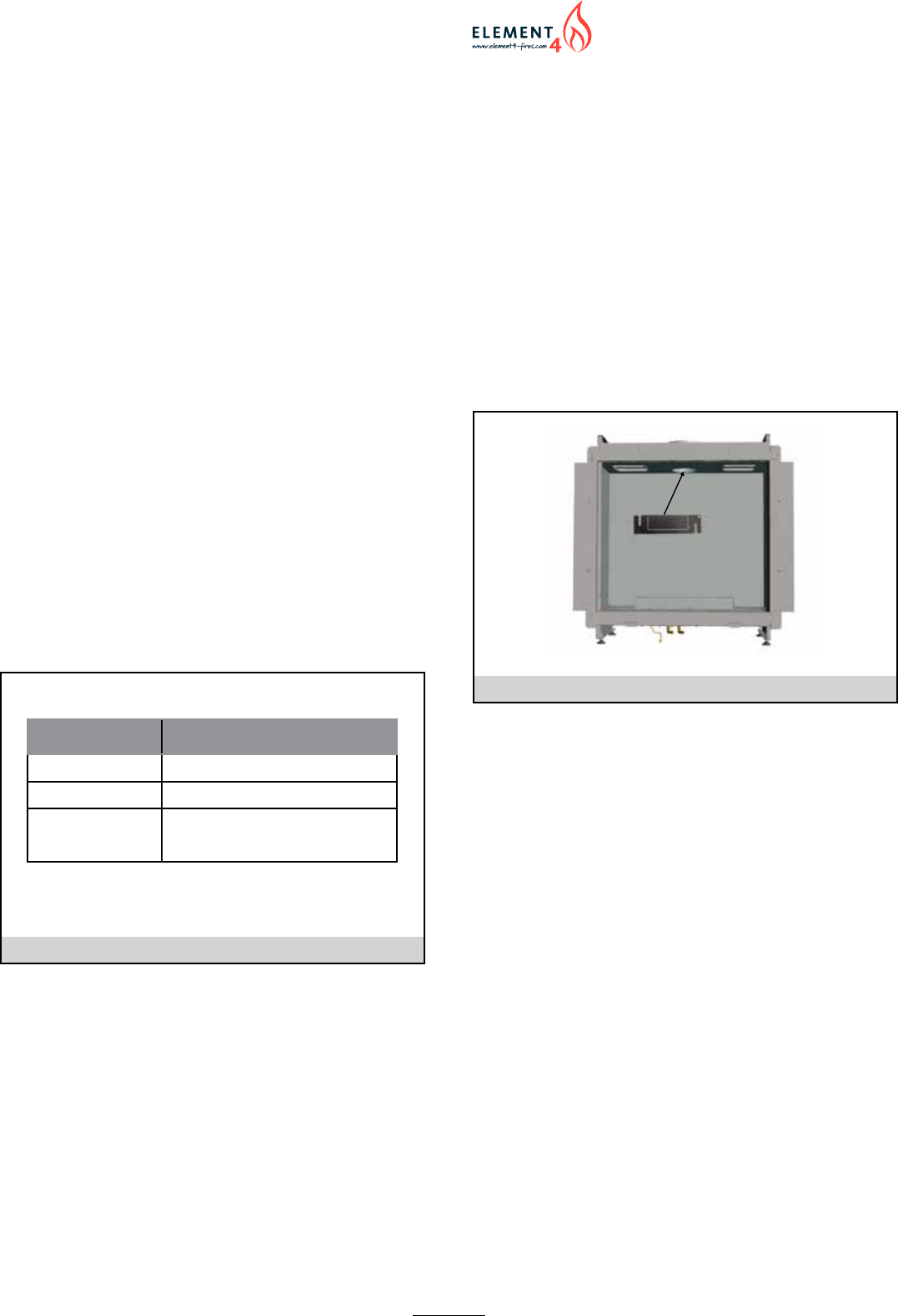

11.2.6 Rookgas begrenzer
Standaard is een begrenzer van 35mm gemonteerd
in de verbrandingskamer�Deze is naast de rookgas
openening gemonteerd�
In de rekentabel ziet u wanneer u een rookgas
begrenzer moet plaatsen
Let op:
Door de bevestegings schroeven los te draaien kan de
begrenzer over de rookgas opening gedraaid en vast
gezet worden. (g. 10.1)
10
Resultaat Aktie
35 Begrenzer plaatsen
0 Geen begrenzer
x Geen goede werking
gegarandeerd *
10�1
