3.9 Weitere Anwendungen
3.9.1 Parallelschaltung in Master-Slave (MS)
Mehrere Geräte gleicher Art und gleichen Modells können zu einer Parallelschaltung verbunden werden, um eine
höhere Gesamtleistung zu erzielen. Dabei werden alle Lasten an ihren DC-Eingängen verbunden, sowie zusätzlich
über den Master-Slave-Bus und den Share-Bus. Der digitale Master-Slave-Bus dient hierbei zur Aufsummierung
der Istwerte am Mastergerät, sowie zur zentralen Erfassung der Gerätestatus, so daß der Geräteverbund wie ein
System, wie ein größeres Gerät mit mehr Leistung betrachtet und behandelt werden kann. Der Share-Bus wie-
derum dient zur Ausregelung der Geräteeingangswerte, besonders wenn am Mastergerät der Funktionsgenerator
genutzt werden soll.
3.9.1.1 Verkabelung der DC-Eingänge
Der DC-Eingang jedes beteiligten Gerätes wird hier einfach mit dem des nächsten Gerätes verbunden usw. Dabei
sind möglichst kurze Kabel mit ausreichendem Querschnitt zu benutzen. Dieser richtet sich nach dem Gesamt-
strom der Parallelschaltung
3.9.1.2 Verkabelung des Share-Bus‘
Der Share-Bus wird mittels einer zweipoligen. möglichst verdrillten Leitung von Gerät zu Gerät verbunden. Der
Querschnitt ist dabei unkritisch. Wir empfehlen 0,5mm² bis 1mm² zu verwenden.
Der Share-Bus ist gepolt. Achten Sie auf polrichtige Verkabelung!
Es können max. 10 Geräte über den Share-Bus verbunden werden.
3.9.1.3 Verkabelung und Einrichtung des Master-Slaves-Busses
Der Master-Slave-Bus ist fest im Gerät integriert und muß vor der Benutzung per Netzwerkkabel (≥CAT3) verbunden
und dann manuell oder per Fernsteuerung konguriert werden. Folgendes ist dabei gegeben:
• Art der Verbindung: RS485 mit 115200Bd
• Maximal 17 Geräte können über den Bus zusammengeschaltet werden: 1 Master, bis zu 16 Slaves
• Nur Verbindung zu Geräten gleicher Art und gleichen Modells, also elektronische Last zu elektronischer Last wie
z. B. ELR 9080-170 mit ELR 9080-170
• Geräte an den Enden des Busses müssen terminiert werden (DIP-Schalter auf Rückseite)
Für den späteren Betrieb des MS-Systems gilt dann:
• Am Master werden Istwerte aller Geräte aufsummiert und angezeigt bzw. sind per Fernsteuerung auslesbar
• Die Einstellbereiche der Sollwerte des Masters werden an die Anzahl der Geräte angepaßt, also wenn z. B.
fünf Einheiten mit je 7kW Leistung zu einem 35kW-System zusammengeschaltet werden, kann am Master
0...35.00kW eingestellt werden
• Widerstandsregelung (CR) und -einstellung ist bei aktiviertem MS-Modus nicht möglich
► So stellen Sie die Master-Slave-Verbindung her:
1. Alle zu verbindenden Geräte ausschalten und mittels Netzwerkkabel (CAT3 oder besser, nicht im Lieferum-
fang des Gerätes enthalten) untereinander verbinden. Dabei ist es egal, welche der beiden Master-Slave-
Anschlußbuchsen (RJ45, Rückseite) zum jeweils nächsten Gerät verbunden wird.

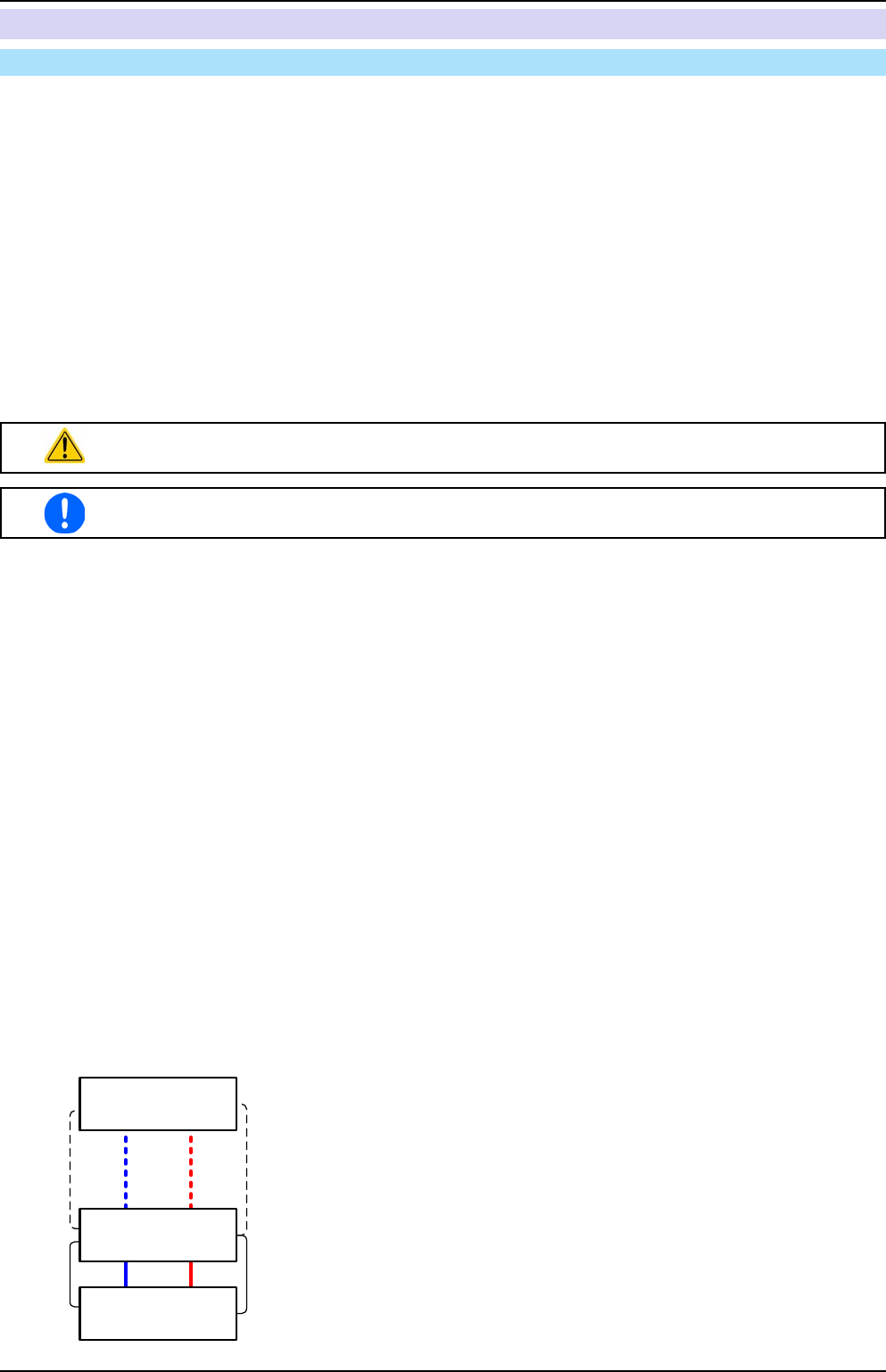

2. Nun auch die Geräte DC-seitig verbinden:
Master-Slave
DC
E-LOAD n
E-LOAD 1
E-LOAD 2
Share Bus
