ELR 9000 Serie

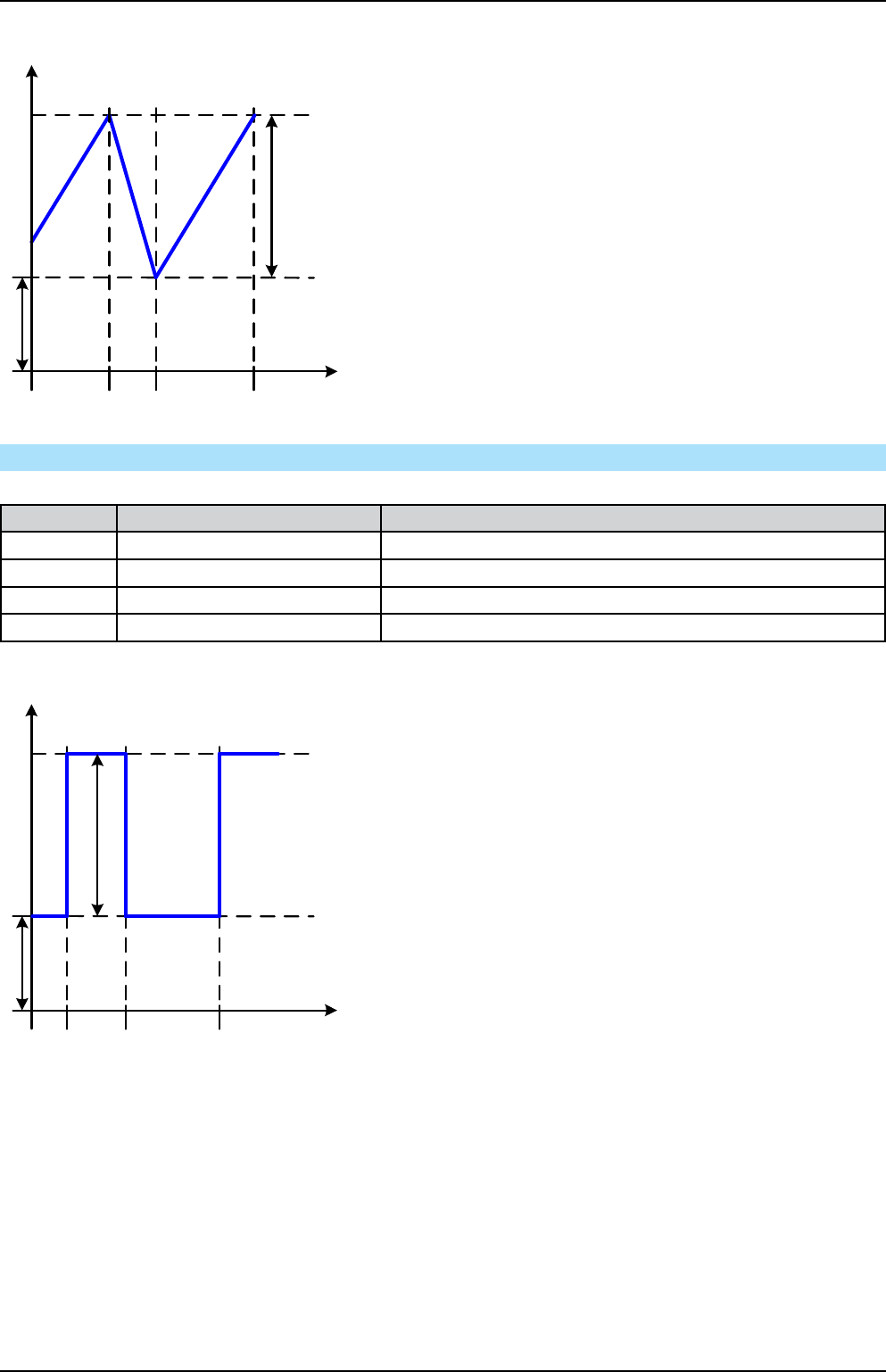

Bildliche Darstellung: Anwendung und Resultat:
Offset
t
A
Amplitude
t1t2
Es wird ein dreieckförmiges Signal für den Eingangsstrom
(direkt) oder die Eingangsspannung (indirekt)erzeugt.
Die Zeiten der ansteigenden und abfallenden Flanken
sind variabel und unterschiedlich einstellbar.
Der Offset verschiebt das Signal auf der Y-Achse.
Die Summe der Zeiten t1 und t2 ergibt eine bestimmte
Periodendauer und deren Kehrwert eine Frequenz.
Wollte man beispielsweise eine Frequenz von 10Hz er-
reichen, ergäbt sich bei T = 1/f eine Periode von 100ms.
Diese 100ms kann man nun beliebig auf t1 und t2 auf-
teilen. Z. B. mit 50ms:50ms (gleichschenkliges Dreieck)
oder 99,9ms:0,1ms (Dreieck mit rechtem Winkel, auch
Sägezahn genannt).
3.8.7 Rechteck-Funktion
Folgende Parameter können für die Rechteck-Funktion konguriert werden:
Wert Einstellbereich Erläuterung
I(A), U(A) 0...(Nennwert - (Off)) von U, I A = Amplitude des zu generierenden Signals
I(Off), U(Off) 0...(Nennwert - (A)) von U, I Off = Offset, bezogen auf den Fußpunkt des Rechtecks
t1 0,1ms...36000s Zeit (Puls) des Highwertes (Amplitude) des Rechtecksignals
t2 0,1ms...36000s Zeit (Pause )des Lowwertes (Offset) des Rechtecksignals
Bildliche Darstellung: Anwendung und Resultat:
Offset
t
A
Amplitude
t1 t2
Es wird ein rechteckförmiges Signal für den
Eingangsstrom (direkt) oder die Eingangsspannung
(indirekt)erzeugt. Die Zeiten t1 und t2 bestimmen dabei,
wie lang jeweils der Wert der Amplitude (zugehörig zu
t1) und der Pause (Amplitude = 0, nur Offset effektiv,
zugehörig zu t2) wirkt.
Der Offset verschiebt das Signal auf der Y-Achse.
Mit den Zeiten t1 und t2 ist das sogenannte Puls-
Pausen-Verhältnis oder Tastverhältnis (engl. duty cycle)
einstellbar. Die Summe der Zeiten t1 und t2 ergibt eine
bestimmte Periodendauer und deren Kehrwert eine
Frequenz.
Wollte man beispielsweise ein Rechtecksignal auf
den Strom mit 25Hz und einem Duty cycle von 80%
erreichen, müßte die Summe von t1 und t2, also die
Periode, mit T = 1/f = 1/25Hz = 40ms berechnet werden.
Für den Puls ergäben sich dann bei 80% Duty cycle t1
= 40ms*0,8 = 32ms. Die Zeit t2 wäre dann mit 8ms zu
setzen.
