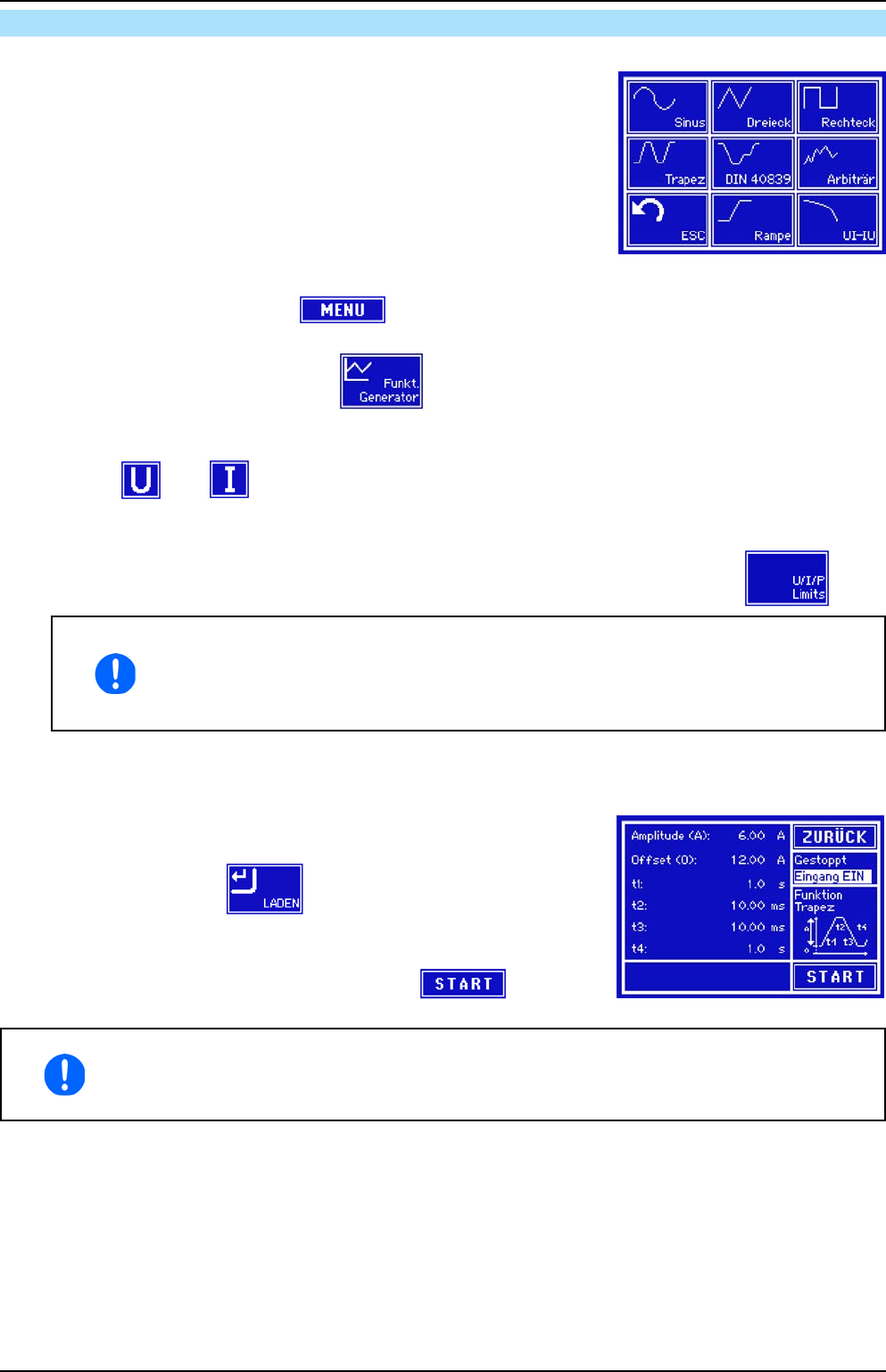

3.8.4 Manuelle Bedienung
3.8.4.1 Auswahl und Steuerung einer Funktion
Über den Touchscreen kann eine der oben genannten Funktionen aufgerufen
werden, konguriert und gesteuert werden. Auswahl und Konguration sind
nur bei ausgeschaltetem Eingang möglich.
► So wählen Sie eine Funktion aus:
1. Tippen Sie auf das Bedienfeld . Falls das Menü daraufhin nicht erscheint, ist der DC-Eingang
noch eingeschaltet oder das Bedienfeld ist gesperrt, weil das Gerät in möglicherweise in Fernsteuerung ist.
2. In der Menüübersicht tippen Sie auf und dann auf die gewünschte Funktion.
Hinweis: Dieses Bedienfeld ist bei aktiviertem Master-Slave-Modus oder bei gewähltem R/I-Modus gesperrt.
3. Je nach gewählter Funktion kommt noch eine Abfrage, auf welchen Sollwert man die Funktion anwenden
möchte: oder .
4. Stellen Sie nun die Werte wie gewünscht ein, z. B. für eine Sinuskurve den Offset und die Amplitude,
sowie Frequenz.
5. Legen Sie unbedingt noch die Grenzwerte für U, I und P im Bildschirm fest, den Sie mit errei-
chen.
Diese Grenzwerte sind bei Eintritt in den Funktionsgeneratormodus zunächst auf unpro-
blematische generelle Werte zurückgesetzt, die zugleich auch Startwert und Endwert für
die Funktion darstellen. Wenn Sie z. B. eine Funktion auf den Strom anwenden, dann
sollte der Grenzwert für den Strom natürlich größer oder gleich Offset + Amplitude sein,
um den Sollwertverlauf nicht zu beschneiden.
Die Einstellungen der einzelnen Funktionen sind weiter unten beschrieben. Nachdem die Einstellungen getroffen
wurden, muß die Funktion geladen werden.
► So laden Sie eine Funktion:
1. Nachdem Sie die Werte für das zu generierende Signal eingestellt
haben, tippen Sie auf .
Das Gerät lädt daraufhin die Daten in die internen Regelung und wechselt die
Anzeige. Kurz danach werden die statischen Werte gesetzt (Strom, Leistung,
Spannung),der DC-Eingang eingeschaltet und das Bedienfeld
freigegeben. Erst danach kann die Funktion gestartet werden.
Die statischen Werte belasten die Spannungs-/Stromquelle sofort nach dem Laden der Funk-
tionen, weil der DC-Eingang automatisch eingeschaltet wird, um die Ausgangssituation herzu-
stellen. Diese Werten stellen die Startwerte vor dem Ablauf der Funktion und Endwerte nach
dem Ablauf der Funktion dar.
