2.3.5 Anschluß von DC-Quellen
Bei einem Gerät mit hohem Nennstrom und demzufolge entsprechend dicken und
schweren DC-Anschlußleitungen sind das Gewicht der Leitungen und die Belastung
des DC-Anschlusses am Gerät zu beachten und besonders bei Installation des Gerätes
in einem 19"-Schrank oder ähnlich, wo die Leitungen am DC-Eingang hängen, Zugent-
lastungen anzubringen.
Der DC-Lasteingang bendet sich auf der Rückseite des Gerätes und ist nicht über eine Sicherung abgesichert. Der
Querschnitt der Zuleitungen richtet sich nach der Stromaufnahme, der Leitungslänge und der Umgebungstemperatur.
Bei Zuleitungen bis 1,5m und durchschnittlichen Umgebungstemperaturen bis 50°C empfehlen wir:
bis 30A: 6mm² bis 70A: 16mm²
bis 90A: 25mm² bis 140A: 50mm²
bis 170A: 70mm² bis 210A: 95mm²
bis 340A: 2x70mm² bis 510A: 2x120mm²
pro Anschlußpol (mehradrig, isoliert, frei verlegt) mindestens zu verwenden. Einzelleitungen, wie z. B. 70mm²,
können durch 2x35mm² ersetzt werden usw. Bei längeren Lastleitungen ist der Querschnitt entsprechend zu er-
höhen, um Spannungsabfall über die Leitungen und unnötige Erhitzung zu vermeiden.

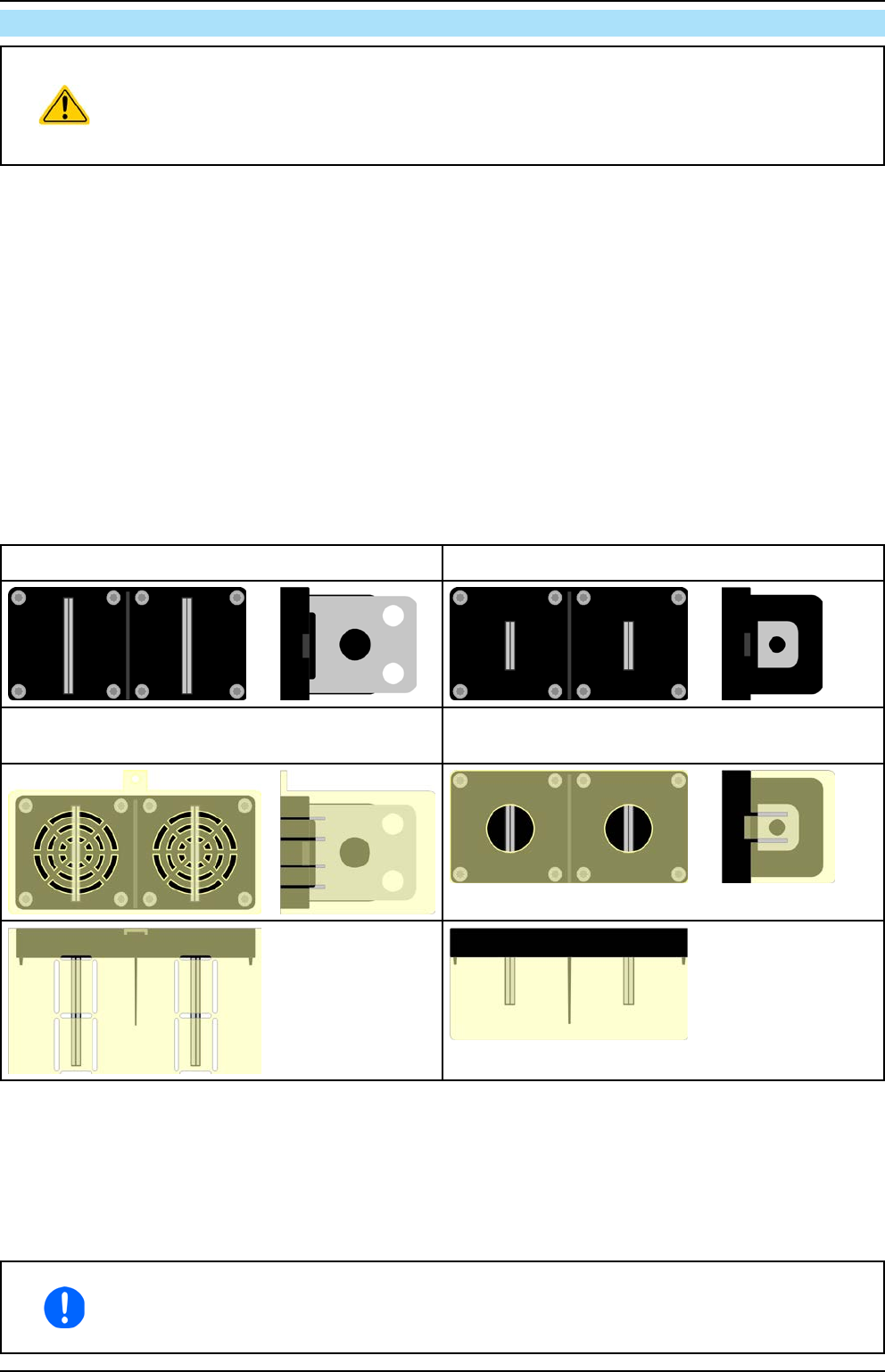

2.3.5.1 Anschlußklemmentypen
Die Tabelle unten enthält eine Übersicht über die unterschiedlichen DC-Anschlußklemmentypen. Zum Anschluß
von Lastleitungen werden grundsätzlich exible Leitungen mit Ringkabelschuhen empfohlen.
Typ 1: Modelle ab 60A Eingangsstrom Typ 2: Modelle bis 44A Eingangsstrom
Schraubverbindung M10 an Metallschiene
Empfehlung: Ringkabelschuhe mit 10er Loch
Schraubverbindung M6 an Metallschiene
Empfehlung: Ringkabelschuhe mit 6er Loch
2.3.5.2 Kabelzuführung und Plastikabdeckung
Für die DC-Anschlußklemme wird eine Plastikabdeckung als Berührungsschutz mitgeliefert. Diese sollte immer
installiert sein. Die Abdeckung beim Typ 2 (siehe Abbildungen oben) wird an der Anschlußklemme selbst arretiert,
die vom Typ 1 an der Rückwand des Gerätes. Weiterhin sind in der Abdeckung Typ 1 Ausbrüche (oben, unten,
vorn) vorhanden, die nach Bedarf ausgebrochen werden können, um Zuleitungen aus verschiedenen Richtungen
zu verlegen.
Der Anschlußwinkel und der erforderliche Knickradius für die DC-Zuleitungen sind zu berück-
sichtigen, wenn die Gesamttiefe des Gerätes geplant werden soll, besonders beim Einbau in
19“-Schränke o.ä. Bei Anschlußklemme Typ 2 ist z. B. nur das horizontale Zuführen der DC-
Leitungen möglich, damit die Abdeckung installiert werden kann.
