2.3.4 Anschluß an das Stromnetz (AC)
• Der Anschluß an eine AC-Stromversorgung darf nur durch entsprechend geschultes Personal
erfolgen!
• Dimensionieren Sie den Querschnitt von Anschlußleitungen entsprechend des maximalen
Eingangs- bzw. Ausgangsstromes des Gerätes (siehe Tabelle)!
• Stellen Sie vor dem Anstecken des Netzanschlußstecker sicher, daß das Gerät am Netzschalter
ausgeschaltet ist!
• Stellen Sie sicher, daß alle Vorschriften für den Betrieb und den Anschluß eines in das öf-
fentliche Stromnetz rückspeisenden Gerätes beachtet und alle erforderlichen Maßnahmen
getroffen wurden!
Das Gerät wird mit einem 5poligen Netzanschlußstecker geliefert. Dieser wird, je nach Modell des Gerätes, mit
einem ein-, zwei- oder dreiphasigen Hauptanschluß verbunden, gemäß der Beschriftung am Gerät. Benötigt wer-
den für den Netzanschluß mit oder ohne NA-Schutz (früher: ENS) folgende Phasen:
Ohne NA-Schutz Mit NA-Schutz
Gerätenennleistung Anschlußleiter Anschlußtyp Anschlußleiter Anschlußtyp
3500W L2, N, PE Steckdose L1, L2, L3, N, PE Drehstrom
7000W L1, L3, N, PE Drehstrom L1, L2, L3, N, PE Drehstrom
10500W L1, L2, L3, N, PE Drehstrom L1, L2, L3, N, PE Drehstrom
>10500W L1, L2, L3, N, PE Drehstrom L1, L2, L3, N, PE Drehstrom
Der N-Leiter ist zwingend erforderlich und muß verbunden werden!
Bei Verwendung eines NA-Schutzes (ENS) werden immer alle Phasen eines 3-Phasen-Dreh-
stromanschlusses benötigt, weil diese Netzüberwachungseinheiten immer dreiphasig arbeiten.
Für die Dimensionierung des Querschnittes der Anschlußleitungen sind die Leistung des Gerätes und die vorge-
sehene Länge der Anschlußleitung bestimmend. Der maximale Ausgangsstrom der Rückspeisung pro Phase ergibt
sich aus der Formel I
AC
= Nennleistung * Wirkungsgrad / 230V. Die Tabelle unten gibt den maximalen Ausgangsstrom
des Gerätes auf jeder Phase an, sowie den empfohlenen Mindestquerschnitt pro Leiter.
Hier wird vom Anschluß eines einzelnen Gerätes ausgegangen:
L1 L2 L3 N
ø I
max
ø I
max
ø I
max
ø I
max
3500W - - 1,5mm² 16A - - 1,5mm² 16A
7000W 1,5mm² 16A - - 1,5mm² 16A 1,5mm² 16A
10500W 1,5mm² 16A 1,5mm² 16A 1,5mm² 16A 1,5mm² 16A
Der mitgelieferte Anschlußstecker kann Kabelenden mit max. 4mm² aufnehmen. Je länger die Anschlußleitung,
desto höher der Spannungsabfall aufgrund des Leitungswiderstandes. Bei zuviel Spannungsabfall funktioniert die
Netzrückspeisung gar nicht mehr oder nicht mehr zuverlässig. Daher sollte die Netzzuleitung immer so kurz wie
möglich gehalten werden.

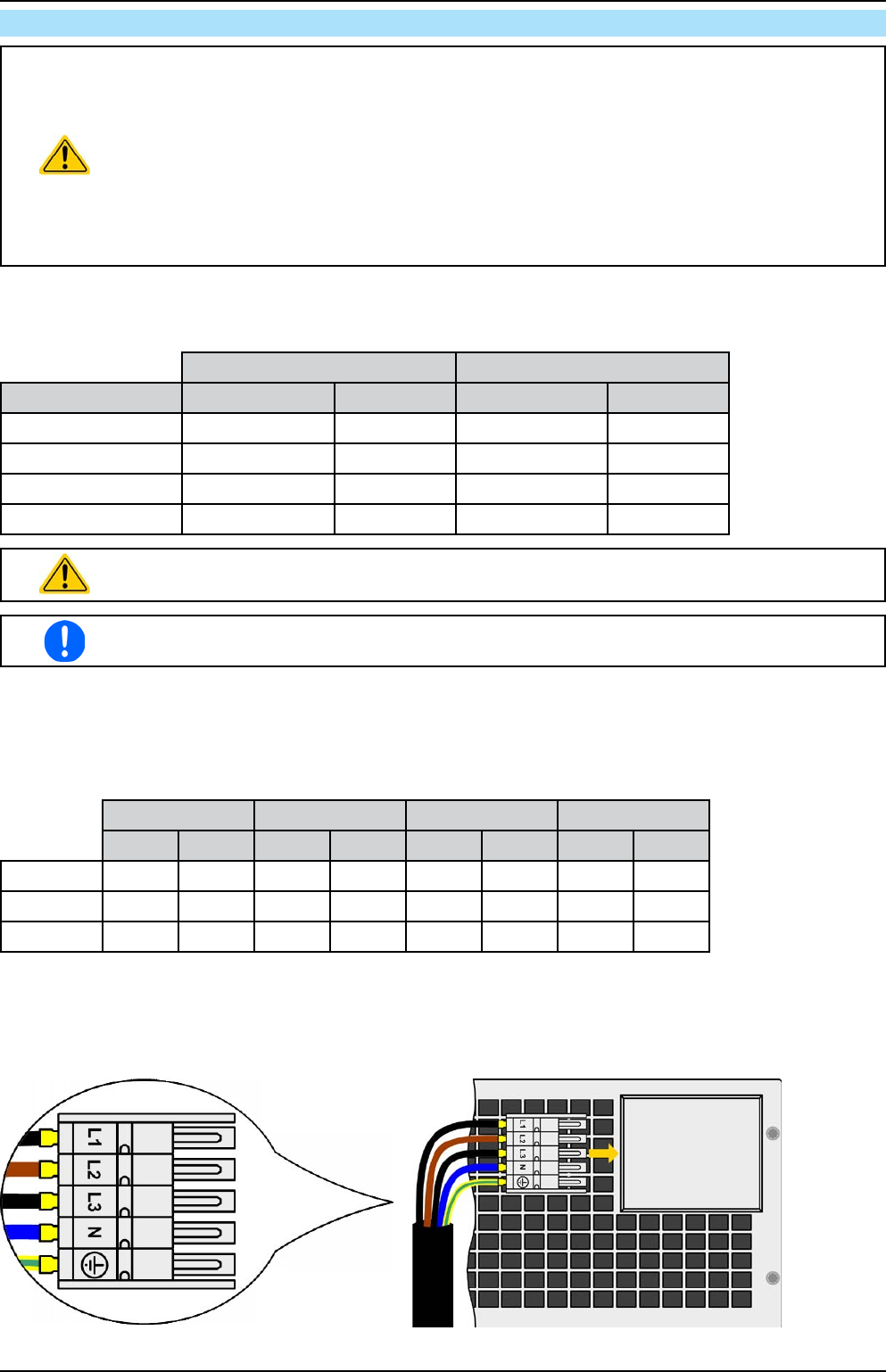

Bild 7 - Netzanschlußkabel (nicht im Lieferumfang enthalten)
