ELR 9000 Serie

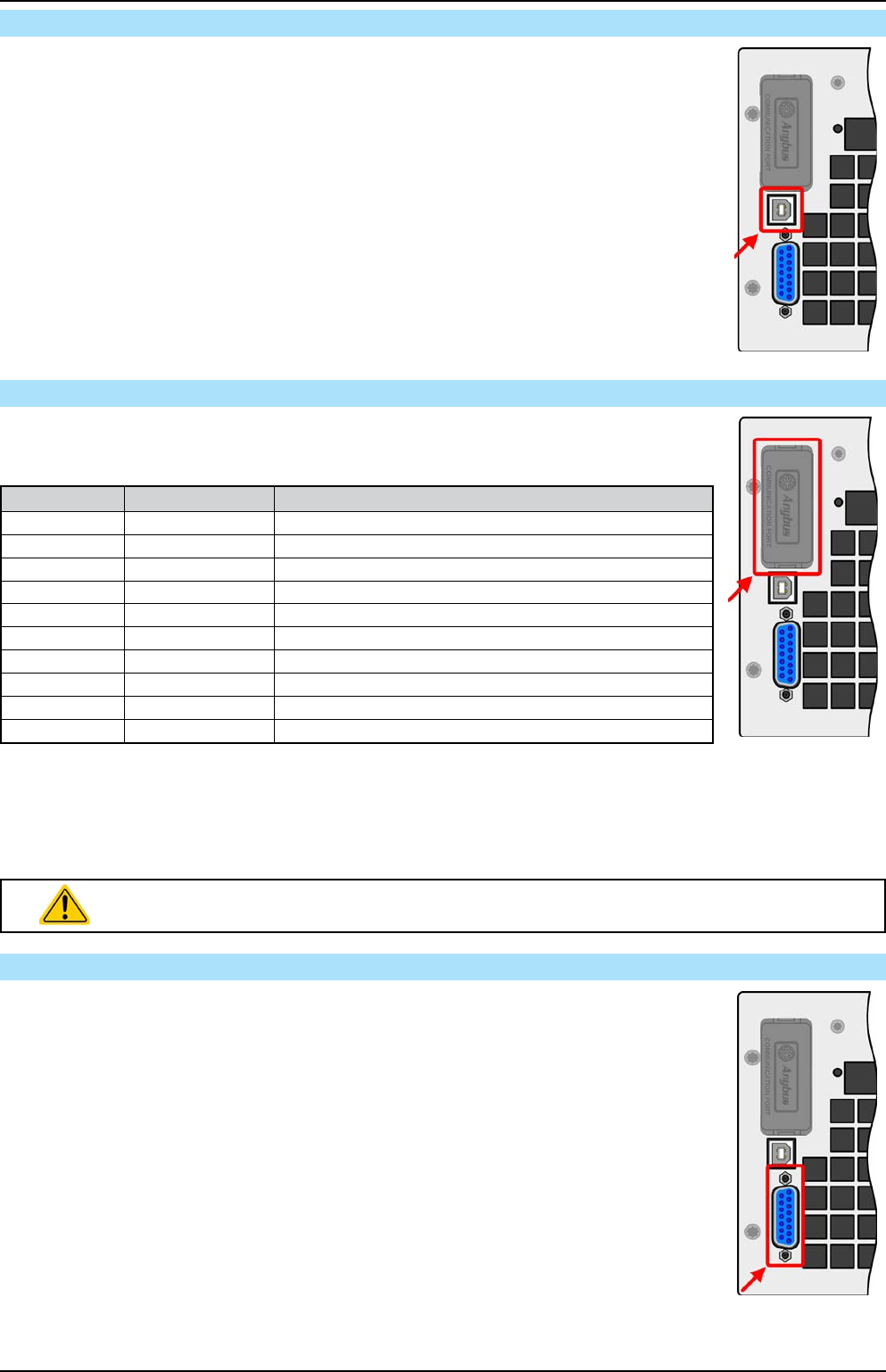

1.10.7 USB-Port Typ B (Rückseite)
Der USB-Port Typ B auf der Rückseite des Gerätes dient zur Kommunikation mit dem Gerät,
sowie zur Firmwareaktualisierung. Über das mitgelieferte USB-Kabel kann das Gerät mit
einem PC verbunden werden (USB 2.0, USB 3.0). Der Treiber wird auf CD mitgeliefert und
installiert einen virtuellen COM-Port. Details zur Fernsteuerung sind in weiterer Dokumen-
tation auf der Webseite des Geräteherstellers bzw. auf der mitgelieferten CD zu nden. Mit
Stand 13.06.2013 ist eine allgemeine Programmieranleitung für den USB-Port verfügbar.
Das Gerät kann über diesen Port wahlweise über das international standardisierte ModBus-
Protokoll oder per SCPI-Sprache angesprochen werden. Es erkennt das in einer Nachricht
verwendete Protokoll automatisch.
Das USB-Schnittstelle hat, wenn Fernsteuerung aktiviert werden soll, keinen Vorrang vor
dem Schnittstellenmodul (siehe unten) oder der Analogschnittstelle und kann daher nur ab-
wechselnd zu diesem benutzt werden. Jedoch ist Überwachung (Monitoring) immer möglich.
1.10.8 Steckplatz für Schnittstellenmodule
Dieser Steckplatz auf der Rückseite des Gerätes dient zur Aufnahme diverser
Schnittstellenmodule vom Typ AnyBus CompactCom (kurz: ABCC) der Schnittstellen-Serie
IF-AB. Mit Stand 13.06.2013 sind optional verfügbar:
Artikelnummer Bezeichnung Funktion
35400100 IF-AB-CANO CANopen, 1x Sub-D 9polig männlich
35400101 IF-AB-RS232 RS 232, 1x Sub-D 9polig männlich (Nullmodem)
35400103 IF-AB-PBUS Probus DP-V1 Slave, 1x Sub-D 9polig weiblich
35400104 IF-AB-ETH1P Ethernet, 1x RJ45
35400105 IF-AB-PNET1P ProNET IO, 1x RJ45
35400106 IF-AB-DNET Devicenet, 1x Wagostecker 5polig
35400107 IF-AB-MBUS1P ModBus TCP, 1x RJ45
35400108 IF-AB-ETH2P Ethernet, 2x RJ45
35400109 IF-AB-MBUS2P ModBus TCP, 2x RJ45
35400110 IF-AB-PNET2P ProNET IO, 2x RJ45
Die Module werden vom Anwender installiert und können problemlos nachgerüstet werden. Gegebenenfalls ist
ein Firmwareupdate des Gerätes erforderlich, damit ein bestimmtes Modul erkannt und unterstützt werden kann.
Das bestückte Modul hat, wenn Fernsteuerung aktiviert werden soll, keinen Vorrang vor der USB-Schnittstelle
oder der Analogschnittstelle und kann daher nur abwechselnd zu diesen benutzt werden. Jedoch ist Überwachung
(Monitoring) immer möglich.
Entnahme oder Bestückung des Moduls nur bei ausgeschaltetem Gerät!
1.10.9 Analogschnittstelle
Diese 15polige Sub-D-Buchse auf der Rückseite dient zur Fernsteuerung des Gerätes mittels
analogen Signalen bzw. Schaltzuständen.
Wenn ferngesteuert werden soll, kann diese analoge Schnittstelle nur abwechselnd zu einer
der digitalen benutzt werden. Überwachung (Monitoring) ist jedoch jederzeit möglich.
Der Eingangsspannungsbereich der Sollwerte bzw. der Ausgangsspannungsbereich der
Monitorwerte und der Referenzspannung kann im Einstellungsmenü des Gerätes zwischen
0...5V und 0...10V für jeweils 0...100% umgeschaltet werden.
