1.10.6 Die Bedieneinheit (HMI)
HMI steht für Human Machine Interface, aut deutsch Mensch-Maschine-Schnittstelle und besteht hier aus einer
Anzeige mit berührungsempndlicher Oberäche (Touchscreen), zwei Drehknöpfen, einem Taster und einem
USB-Port Typ A.
1.10.6.1 Anzeige mit Touchscreen

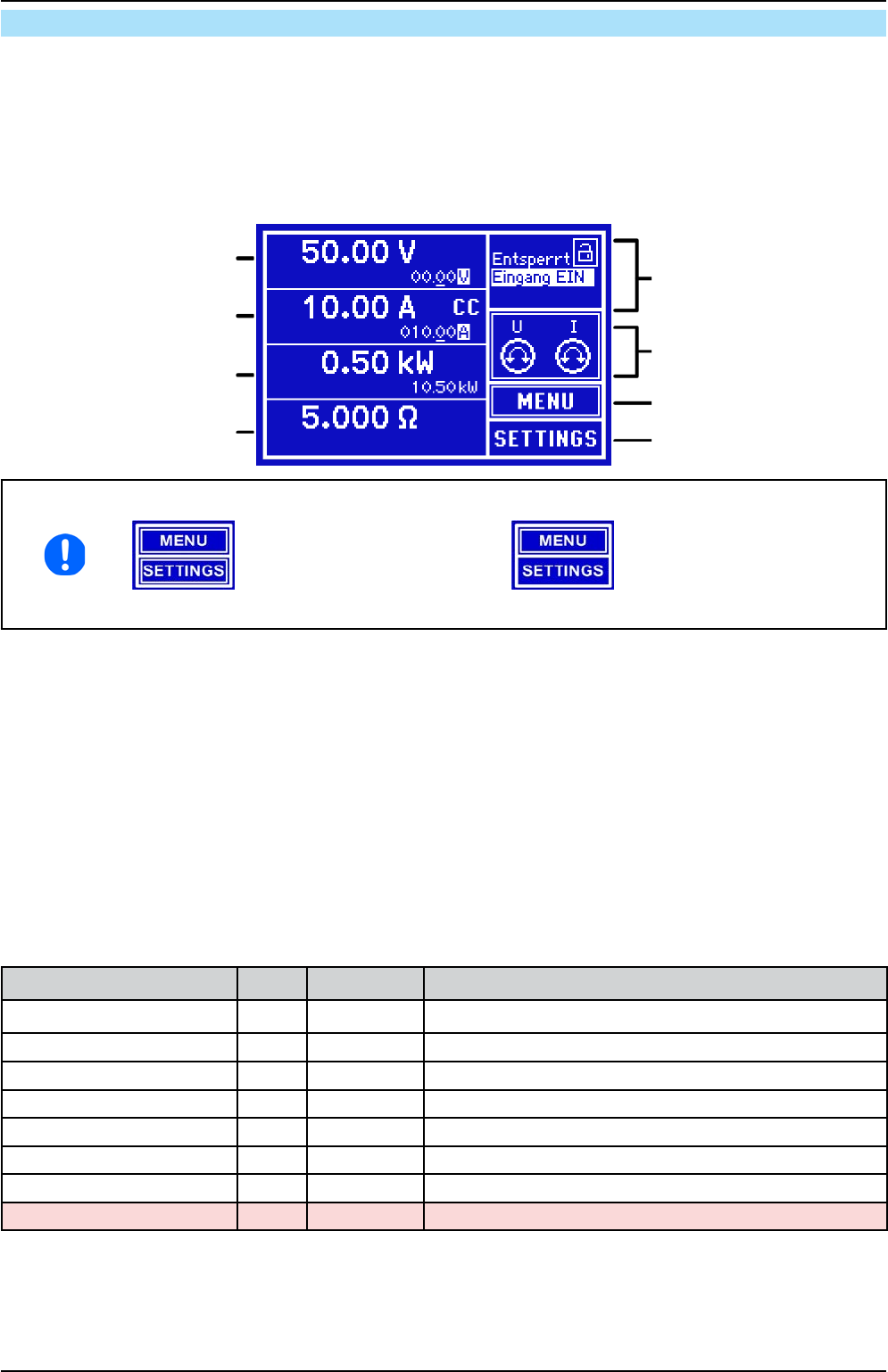

Die grasche Anzeige mit Touchscreen ist in mehrere Bereiche aufgeteilt. Die gesamte Oberäche ist berührungs-
empndlich und kann mit dem Finger oder einem geeigneten Stift (Stylus) bedient werden, um das Gerät zu steuern.
Im Normalbetrieb werden im linken Teil Ist- und Sollwerte angezeigt und im rechten Teil Statusinformationen:
Anzeige Spannungsistwert
Eingabe Spannungssollwert
Statusanzeigen
Anzeige Stromistwert
Eingabe Stromsollwert
Bedienfeld
Drehknopf-Zuweisung
Anzeige Leistungsistwert
Eingabe Leistungssollwert
Bedienfeld MENU
Anzeige Widerstandsistwert
Eingabe Widerstandssollwert
Bedienfeld SETTINGS
Bedienfelder können gesperrt sein. Freigegebene Bedienfelder haben einen Rahmen:
Bedienfelder freigegeben SETTINGS-Bedienfeld gesperrt
Das gilt für alle Bedienfelder der Hauptseite und in sämtlichen Menüseiten.
• Bereich Sollwerte/Istwerte (linker Teil)
Hier werden im Normalbetrieb die DC-Eingangswerte (große Zahlen) und Sollwerte (kleine Zahlen) von Spannung,
Strom und Leistung und Widerstand mit ihrer Einheit angezeigt. Der Widerstandsollwert des variablen Innenwi-
derstandes wird jedoch nur im Widerstandsmodus angezeigt.
Neben den jeweiligen Einheiten der Istwerte wird bei eingeschaltetem DC-Eingang die aktuelle Regelungsart CV,
CC, CP oder CR angezeigt.
Die Sollwerte sind mit den rechts neben der Anzeige bendlichen Drehknöpfen oder per Direkteingabe über
den Touchscreen verstellbar, wobei bei Einstellung über die Drehknöpfe die Dezimalstelle durch Druck auf den
jeweiligen Drehknopf verschoben werden kann. Die Einstellwerte werden beim Drehen logisch herauf- oder her-
untergezählt, also bei z. B. Rechtsdrehung und Erreichen der 9 springt die gewählte Dezimalstelle auf 0 und die
nächsthöherwertige Dezimalstelle wird um 1 erhöht, sofern nicht der Maximalwert erreicht wurde. Linksdrehung
umgekehrt genauso.
Generelle Anzeige- und Einstellbereiche:
Anzeigewert Einheit Bereich Beschreibung
Istwert Spannung V 0-125% U
Nenn
Aktueller Wert der DC-Eingangsspannung
Sollwert Spannung
(1
V 0-100% U
Nenn
Einstellwert für die Begrenzung der DC-Eingangsspg.
Istwert Strom A 0-125% I
Nenn
Aktueller Wert des DC-Eingangsstroms
Sollwert Strom
(1
A 0-100% I
Nenn
Einstellwert für die Begrenzung des DC-Eingangsstroms
Istwert Leistung kW 0-125% P
Nenn
Aktueller Wert der Eingangsleistung nach P = U * I
Sollwert Leistung
(1
kW 0-100% P
Nenn
Einstellwert für die Begrenzung der DC-Eingangsleistung
Istwert Innenwiderstand Ω 0-99999Ω Aktueller Wert des Innenwiderstandes nach R = U
Ein
* I
Ein
Sollwert Innenwiderstand
(1
Ω x
(2
-100% R
Max
Einstellwert für den gewünschten Innenwiderstand
Rosa hinterlegte Werte werden in Abhängigkeit von der gewählten Drehknopfzuweisung angezeigt.
(1
Gilt auch für weitere, auf diese phys. Einheit bezogene Werte, wie z. B. OVD zur Spannung oder UCD zum Strom
(2
Untere Grenze für Widerstandssollwerte variiert. Siehe Tabelle in Abschnitt 1.10.6.3
