1.10 Aufbau und Funktion
1.10.1 Allgemeine Beschreibung
Die elektronischen Hochleistungslasten der Serie ELR 9000 sind durch ihre recht kompakten 19“-Einschubgehäu-
se mit 3 Höheneinheiten (3U) besonders für Prüfsysteme und Industriesteuerungen geeignet. Über die gängigen
Funktionen von elektronischen Lasten hinaus können mit dem integrierten Funktionsgenerator sinus-, rechteck-
oder dreieckförmige Sollwertkurven sowie weitere Kurvenformen erzeugt werden. Die sogenannten Arbiträrkurven
(bis zu 100) können auf USB-Stick gespeichert bzw. davon geladen werden.
Für die Fernsteuerung per PC oder SPS verfügt das Gerät serienmäßig über eine rückwärtige USB-B-Schnittstelle,
sowie eine schnelle, galvanisch getrennte Analogschnittstelle.
Mittels optionalen, steck- und nachrüstbaren Schnittstellenmodulen können weitere digitale Schnittstellen wie
Probus, ProNet, ModBus, CANopen oder andere hinzugefügt werden. Dies ermöglicht die Anbindung der Geräte
an gängige industrielle Busse allein durch Wechsel oder Hinzufügen eines kleinen Moduls. Die Konguration ist
einfach und wird am Gerät erledigt, sofern überhaupt nötig. Die Lasten können so z. B. über die digitale Schnitt-
stelle im Verbund mit anderen Lasten oder gar anderen Gerätetypen betrieben bzw. von einem PC oder einer
SPS gesteuert werden.
Die Geräte bieten außerdem standardmäßig die Möglichkeit über den sogenannten Share-Bus eine Verbindung
zu Netzgeräten mit einem identischen Anschluß herzustellen, um im Zwei-Quadranten-Betrieb zu arbeiten. Diese
Betriebsart stellt das Quelle-Senke-Prinzip dar und ndet in vielen Bereichen der Industrie bei Prüfungen von
Geräten, Bauteilen und anderen Komponenten Anwendung.
Eine echte Master-Slave-Verbindung mit Aufsummierung der Slave-Geräte ist auch standardmäßig vorhanden.
Über diese Betriebsart lassen sich bis zu 17 Geräte zu einem System verbinden, das eine erhöhte Gesamtleistung
von bis zu 178,5kW bietet.
Die aufgenommene DC-Energie wird über den internen Wandler mit einer hohen Efzienz umgewandelt und als
AC-Energie in das 230V-Netz zurückgespeist.
Alle Modelle sind mikroprozessorgesteuert. Dies erlaubt eine genaue und schnelle Messung und Anzeige von
Istwerten.

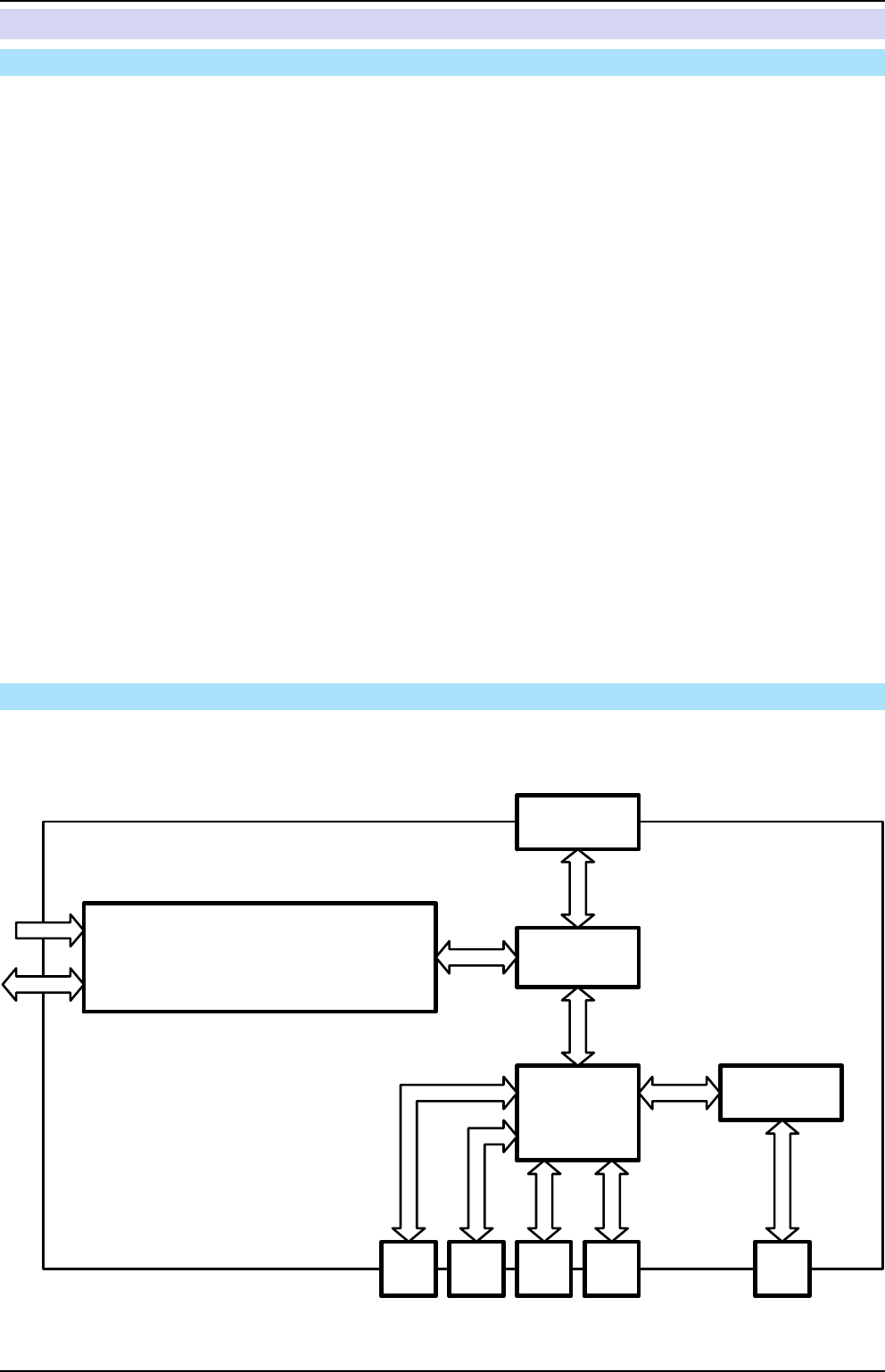

1.10.2 Blockdiagramm
Das Blockdiagramm soll die einzelnen Hauptkomponenten und deren Zusammenspiel verdeutlichen. Es gibt drei
digitale, microcontrollergesteuerte Elemente (KE, DR, BE), die von Firmwareaktualisierungen betroffen sein können.
Power block
1...3
Controller
(DR)
Commu-
nication
(KE)
HMI (BE)
AC
DC
MS
Any
Bus
USBUSB
Ana
log
Share &
Sense
ELR 9000
Block diagram
