A - Netzschalter D - Share-Bus- und Fernfühlungsanschlüsse G - Master-Slave-Anschlüsse
B - Bedienteil E - DC-Ausgang (Abb. zeigt Anschlußtyp 1)
C - Steuerungsschnittstellen (digital, analog) F - Netzanschluß

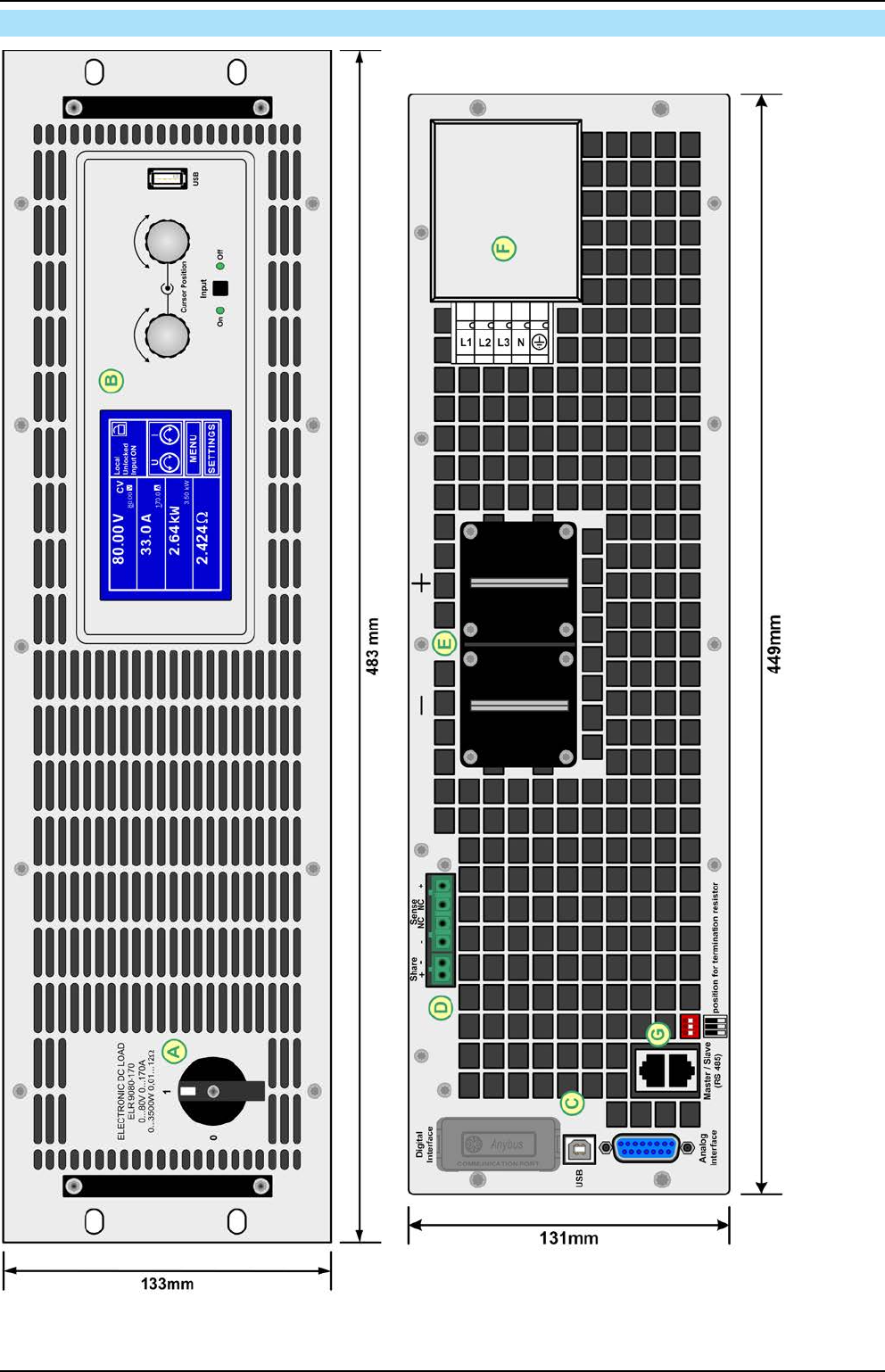

Bild 1 - Vorderseite Bild 2 - Rückseite
1.9.4 Ansichten
