3.4.4.2 Spezikation der Analogschnittstelle
Pin Name Typ* Bezeichnung Pegel Elektrische Eigenschaften
1 VSEL AI Sollwert Spannung
0…10V bzw. 0...5 V ent-
sprechen 0..100% von U
Nenn
Genauigkeit < 0,2%
Eingangsimpedanz R
i
>40k...100k
2 CSEL AI Sollwert Strom
0…10V bzw. 0...5 V ent-
sprechen 0..100% von I
Nenn
3 VREF AO Referenzspannung 10V oder 5V
Genauigkeit < 0,2% bei I
max
= +5mA
Kurzschlussfest gegen AGND
4 DGND POT
Bezugspotential für
alle digitalen Signale
Für Steuer- und Meldesignale
5 REMOTE DI
Umschaltung interne /
externe Steuerung
Extern = LOW, U
Low
<1V
Intern = HIGH, U
High
>4V
Intern = Offen
Spannungsbereich = 0…30V
I
Max
= -1mA bei 5V
U
LOW nach HIGH typ.
= 3V
Empf. Sender: Open collector gegen DGND
6 OT DO
Übertemperaturalarm /
Power fail ***
Alarm = HIGH, U
High
> 4V
kein Alarm = LOW, U
Low
<1V
Quasi-Open-Collector mit Pull-up gegen Vcc **
Bei 5V am Ausgang ießen max. +1mA
I
Max
= -10mA bei U
CE
= 0,3V
U
Max
= 30V
Kurzschlussfest gegen DGND
7 - - - - -
8 PSEL AI Sollwert Leistung
0…10V bzw. 0...5 V ent-
sprechen 0..100% von P
Nenn
Genauigkeit < 0,5%
Eingangsimpedanz R
i
>40k...100k
9 VMON AO Istwert Spannung
0…10V bzw. 0...5 V ent-
sprechen 0..100% von U
Nenn
Genauigkeit < 0,2% bei I
Max
= +2mA
Kurzschlussfest gegen AGND
10 CMON AO Istwert Strom
0…10V bzw. 0...5 V ent-
sprechen 0..100% von I
Nenn
11 AGND POT
Bezugspotential für
alle analogen Signale
Für -SEL, -MON, VREF Signale
12 - - - - -
13 REM-SB DI Ausgang aus
Aus = LOW, U
Low
<1V
Ein = HIGH, U
High
>4V
Ein = Offen
Spannungsbereich = 0…30V
I
Max
= +1mA bei 5V
Empfohlener Sender: Open-Collector gegen
DGND
14 OVP DO Überspannungsalarm
OVP = HIGH, U
High
> 4V
kein OVP = LOW, U
Low
<1V
Quasi-Open-Collector mit Pull-up gegen Vcc **
Bei 5V am Ausgang ießen max. +1mA
I
max
= -10mA bei U
ce
= 0,3V, U
max
= 0...30V
Kurzschlussfest gegen DGND
15 CV DO
Anzeige Spannungs-
regelung aktiv
CV = LOW, U
Low
<1V
CC/CP = HIGH, U
High
>4V
* AI = Analoger Eingang, AO = Analoger Ausgang, DI = Digitaler Eingang, DO = Digitaler Ausgang, POT = Potential
** Interne Vcc ca. 14,3V
*** Ausfall Netz, Netzunter- bzw. -überspannung oder PFC-Fehler

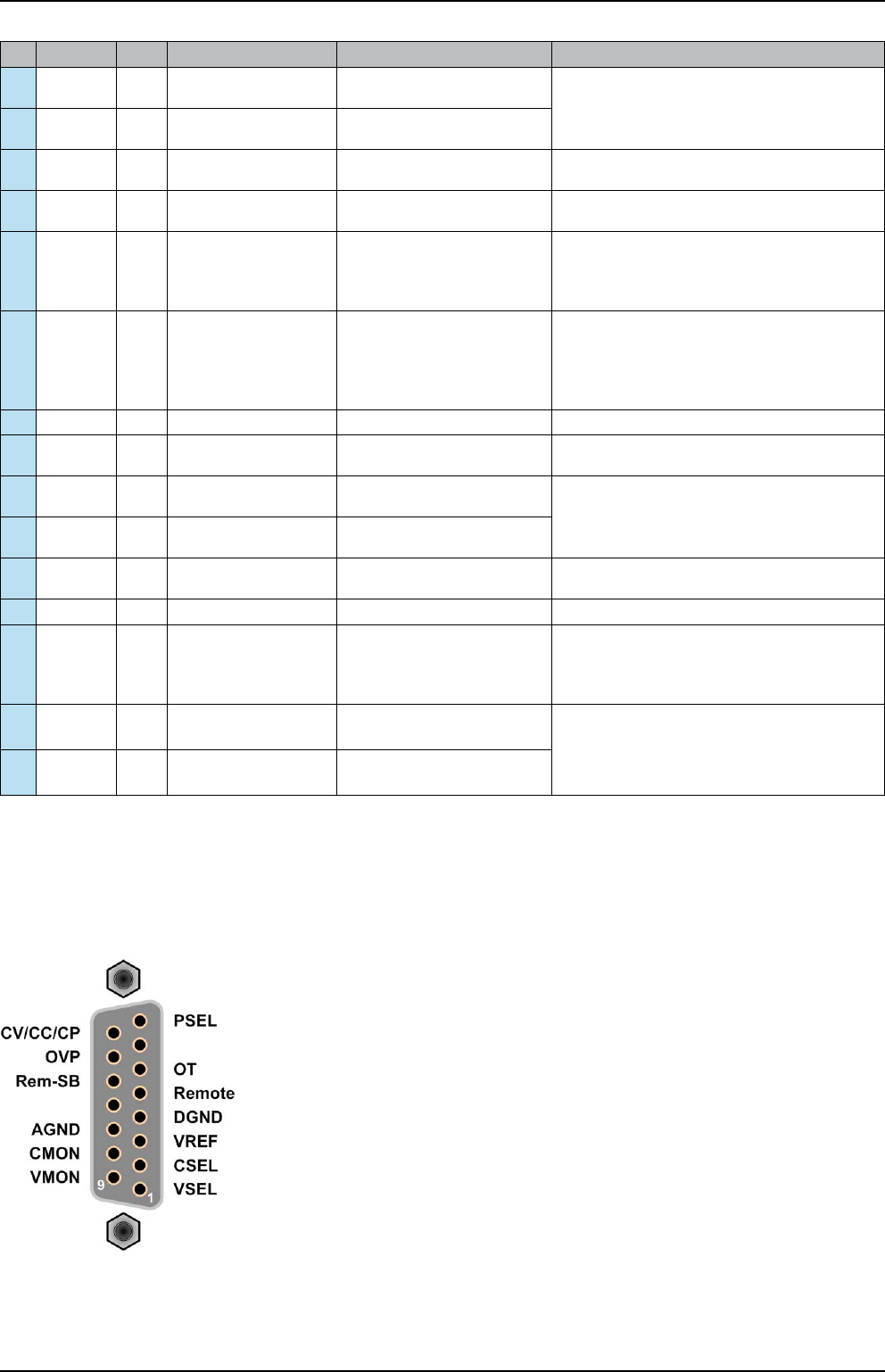

3.4.4.3 Übersicht Sub-D-Buchse
