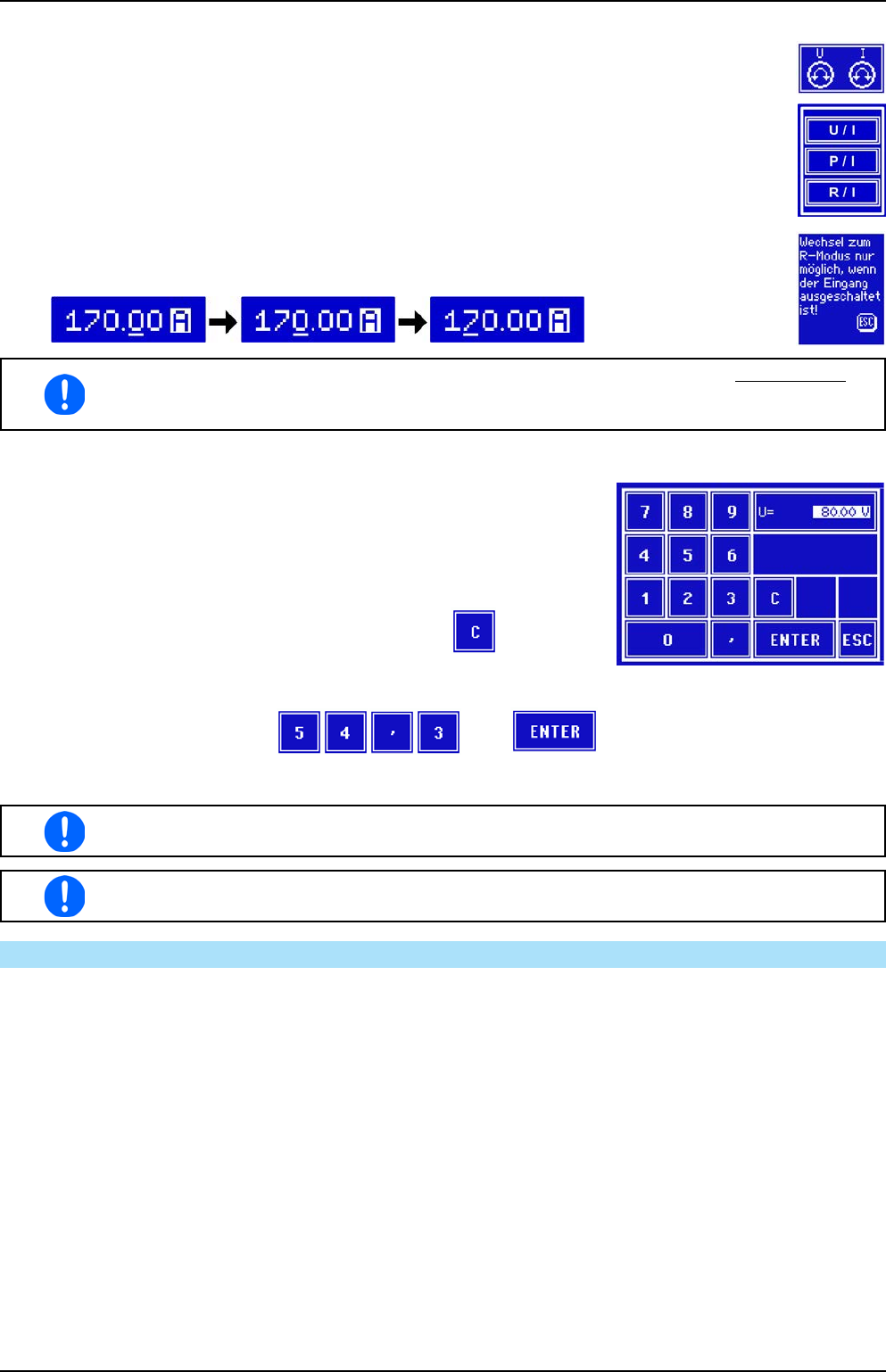

► So können Sie manuell Sollwerte mit den Drehknöpfen einstellen:
1. Prüfen Sie zunächst, ob der Sollwert (U, I, P, R), den Sie einstellen wollen, bereits einem der
Drehknöpfe zugeordnet ist. Die Hauptseite zeigt die Zuordnung rechts an mit einem Bedienfeld:
2. Falls, wie rechts im Beispiel gezeigt, für den linken Drehknopf die Spannung (U) und den rechten
Drehknopf der Strom (I) zugewiesen ist und Sie möchten den Widerstand oder die Leistung
einstellen, können Sie die Zuordnung ändern, indem Sie auf dieses Bedienfeld tippen. Es
erscheint eine Auswahl, in der Sie die Zuordnung zwischen U/I, P/I und R/I wechseln können.
3. Nach erfolgter Auswahl kann der gewünschte Sollwert innerhalb der festgelegten
Grenzen eingestellt werden. Zum Wechsel der Stelle drücken Sie auf den jeweili-
gen Drehknopf. Das verschiebt den Cursor (unterstrichene Stelle) im Uhrzeigersinn:
Ein Wechsel auf Einstellmodus R/I ist nur möglich, wenn der DC-Eingang ausgeschaltet ist.
Ist er eingeschaltet, wird eine Meldung eingeblendet, die bestätigt werden muß. Die vorher
gewählte Zuordnung bleibt dann bestehen.
► So können Sie manuell Sollwerte per Direkteingabe einstellen:
1. In der Hauptanzeige, abhängig von der Zuordnung der Drehknöpfe,
können Sie die Sollwerte von Spannung (U), Strom (I), Leistung (P) und
Widerstand (R) per Direkteingabe einstellen, indem Sie auf die Sollwert/
Istwert-Anzeigefelder tippen. Also z. B. auf das oberste Feld, um die
Spannung einzustellen usw.
2. Geben Sie den gewünschten Wert per Zehnertastatur ein. Ähnlich
wie bei einem Taschenrechner, löscht Bedienfeld die Eingabe.
Nachkommastellen können durch Antippen des Komma-Bedien-
feldes eingegeben werden. Wenn Sie also z. B. 54,3V eingeben
wollten, dann tippen Sie und .
3. Die Anzeige springt zurück auf die Hauptseite und der Sollwert wird übernommen und gesetzt.
Wird ein Wert eingeben, der höher als die jeweilige Einstellgrenze ist, erscheint ein Hinweis
und der eingegebene Wert wird auf 0 zurückgesetzt und nicht übernommen.
Direkteingabe eines Widerstands- oder Stromsollwertes im gewählten R/I-Modus ist nur möglich,
wenn der DC-Eingang ausgeschaltet ist.
3.3.7 DC-Eingang ein- oder ausschalten
Der DC-Eingang des Gerätes kann manuell oder ferngesteuert aus- oder eingeschaltet werden. Bei manueller
Bedienung kann dies jedoch durch die Bedienfeldsperre verhindert sein.
► So schalten Sie den DC-Eingang manuell ein oder aus:
1. Sofern das Bedienfeld nicht komplett gesperrt ist, betätigen Sie Taste On/Off.
2. Jenachdem, ob der Eingang vor der Betätigung der Taste ein- oder ausgeschaltet war, wird der entgegen-
gesetzte Zustand aktiviert, sofern nicht durch einen Alarm oder den Zustand „Fern“ gesperrt. Der aktuelle
Zustand wird in der Anzeige (Statusfeld) mit „Eingang AUS“ oder „Eingang EIN“ gemeldet.
► So schalten Sie den DC-Eingang über die analoge Schnittstelle ferngesteuert ein oder aus:
1. Siehe Abschnitt „3.4.4 Fernsteuerung über Analogschnittstelle (AS)“ auf Seite 49.
► So schalten Sie den DC-Eingang über eine digitale Schnittstelle ferngesteuert ein oder aus:
1. Siehe externe Dokumentation „Programmieranleitung ModBus & SCPI“, falls Sie eigene Software verwen-
den oder kreieren bzw. siehe die externe Dokumentation von LabView VIs oder von vom Hersteller zur
Verfügung gestellter Software.
