ELR 9000 Serie

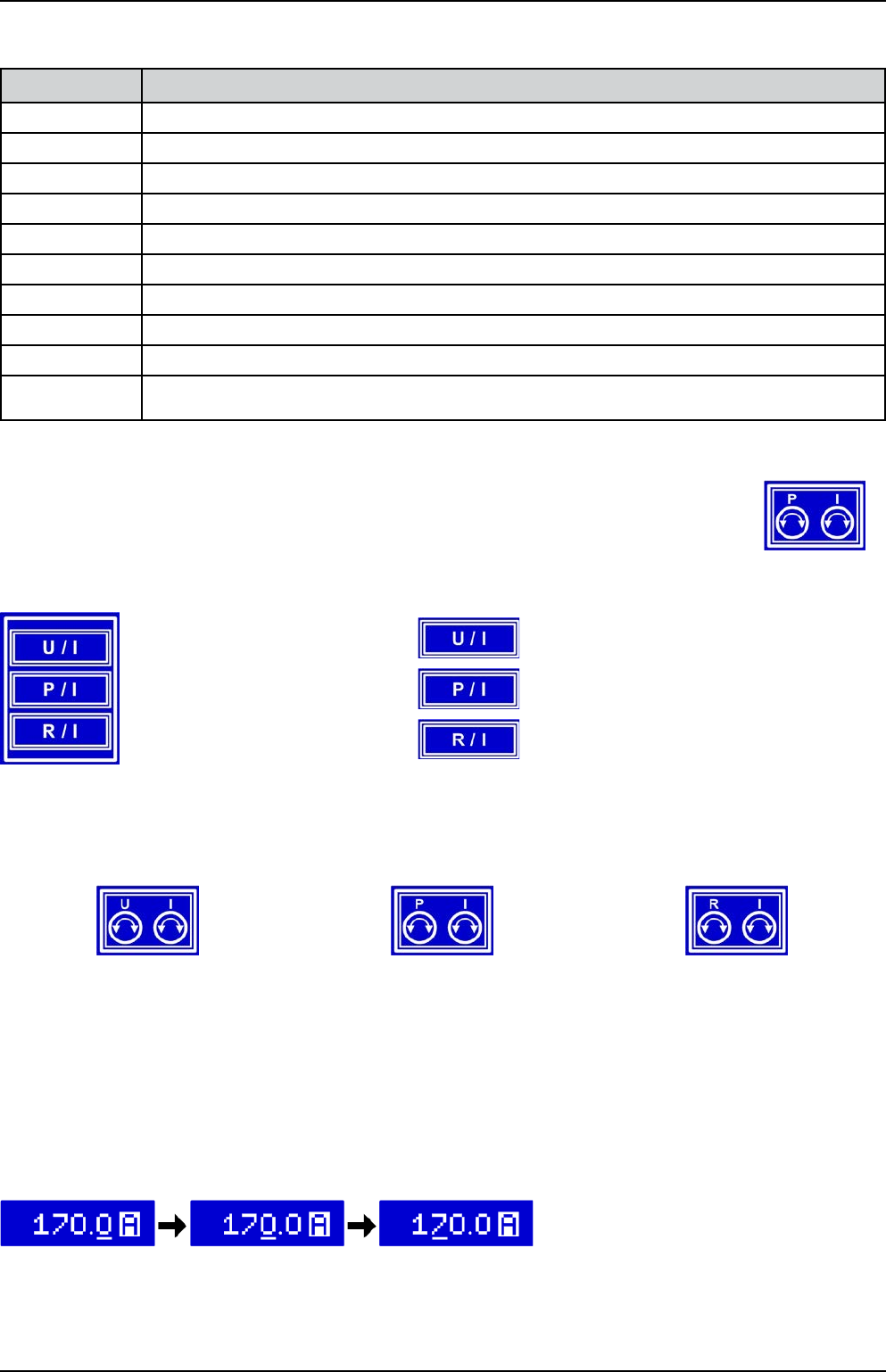

• Statusanzeigen (oben rechts)
Dieses Feld zeigt diverse Statustexte und -symbole an:
Anzeige Beschreibung
Gesperrt Das HMI ist gesperrt
Entsperrt Das HMI ist nicht gesperrt
Eingang EIN Der DC-Eingang ist eingeschaltet
Eingang AUS Der DC-Ausgang ist ausgeschaltet
Fern Das Gerät bendet sich in Fernsteuerung durch...
Analog ...die eingebaute Analogschnittstelle
USB & andere ...die eingebaute USB-Schnittstelle oder ein steckbares Schnittstellenmodul
Lokal Das Gerät ist durch Benutzereingabe explizit gegen Fernsteuerung gesperrt worden
Alarm: Es ist ein Gerätealarm aufgetreten, der noch vorhanden ist oder noch nicht bestätigt wurde
Event:
Es ist ein benutzerdeniertes Ereignis (Event) ausgelöst worden, das noch nicht bestätigt
wurde
• Feld für Zuordnung der Drehknöpfe
Die beiden neben der Anzeige bendlichen Drehknöpfe können unterschiedlichen Bedienfunk-
tionen zugeordnet werden. Standardmäßig bzw. immer nach dem Einschalten des Gerätes
sind sie der Einstellung des Leistungssollwertes P (linker Drehknopf) und des Stromsollwertes
I (rechter Drehknopf) zugeordnet. Dieses Feld zeigt die aktuelle Zuordnung an. Die Zuordnung
kann durch Antippen des Feldes geändert werden, wenn das Feld nicht gerade gesperrt ist. Die
Anzeige sich dann zunächst in:
Standard nach
Einschalten
Nun kann man durch Antippen
einer der drei Tastenfelder wählen
zwischen:
Einstellung Spannung und Strom
Einstellung Leistung und Strom
Einstellung Widerstand und Strom
Die anderen Sollwerte sind dann vorerst nicht mehr über die Drehknöpfe einstellbar, bis man wieder die Zuordnung
ändert. Man kann jedoch alternativ auf die vier Felder für Spannung, Strom, Leistung oder Widerstand tippen, um
Werte direkt über eine Zehnertastatur einzugeben. Dies gilt jedoch nur für Sollwerte, die auch eingeblendet sind.
Nach der Auswahl zeigt das Feld die Zuordnung an:
Linker Drehknopf: Spannung
Rechter Drehknopf: Strom
Linker Drehknopf: Leistung
Rechter Drehknopf: Strom
Linker Drehknopf: Widerstand
Rechter Drehknopf: Strom
1.10.6.2 Tasten
Das Gerät hat am Bedienfeld drei Tasten. Die Taste „On/Off“ dient zum Ein- bzw. Ausschalten des DC-Leistungsein-
ganges und zum Starten von damit verbundenen Funktionen. Die Taste kann durch bestimmte Zustände blockiert
sein. Die Drehknöpfe selbst haben auch eine Tastfunktion, die in allen Einstellmenüs, wo Werte gestellt werden
können, zum Verschieben des Cursors von niederwertigen zu höherwertigen Dezimalpositionen (rotierend) des
einzustellenden Wertes dienen:
