ELR 9000 Serie

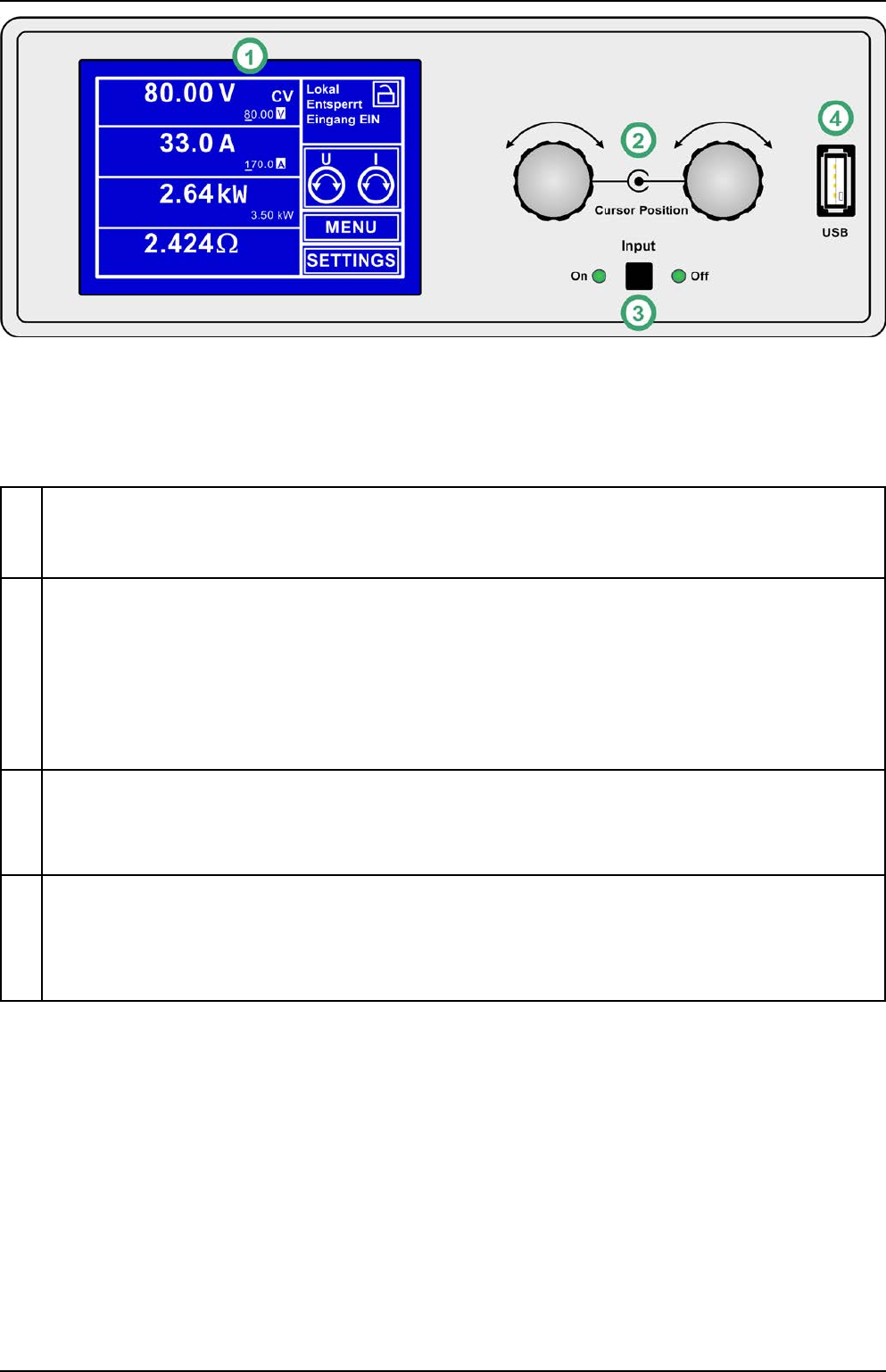

Bild 6 - Bedienfeld
Übersicht der Bedienelemente am Bedienfeld
Für eine genaue Erläuterung siehe Abschnitte „1.10.6. Die Bedieneinheit (HMI)“ und „1.10.6.2. Tasten“.
(1)
Anzeige mit berührungsempndlicher Oberäche (Touchscreen, resistiv)
Dient zur Auswahl von Sollwerten, Menüs, Zuständen, sowie zur Anzeige der Istwerte und des Status.
Der Touchscreen kann mit den Fingern oder mit einem Stift (Stylus) bedient werden.
(2)
Drehknöpfe mit Tastfunktion
Linker Drehknopf (Drehen): Einstellen des Spannungssollwertes oder Leistungssollwertes oder Widerstands-
sollwertes bzw. Einstellen von Parameterwerten im Menü
Linker Drehknopf (Drücken): Dezimalstelle zum Einstellen (Cursor) wählen, die eingestellt werden soll
Rechter Drehknopf (Drehen): Einstellen des Stromsollwertes bzw. Einstellen von Parameterwerten im Menü
Rechter Drehknopf (Drücken): Dezimalstelle zum Einstellen (Cursor) wählen, vom Wert, der dem Drehknopf
momentan zugeordnet ist
(3)
Taster für das Ein- und Ausschalten des DC-Eingangs
Dient zum Ein- oder Ausschalten des DC-Eingangs bei manueller Bedienung, sowie zum Starten bzw.
Stoppen einer Funktion. Die beiden LEDs „On“ und „Off zeigen den Zustand des DC-Eingangs an, egal ob
bei manueller Bedienung oder Fernsteuerung
(4)
USB Host-Steckplatz Typ A
Dient zur Aufnahme handelsüblicher USB-Sticks bis zur einer Größe von 32GB, die mit FAT32 forma-
tiert sein müssen, um vom Gerät erkannt zu werden. Mit dem USB-Stick können Wertetabellen für den
Funktionsgenerator (UI- und IU-Funktion) geladen bzw. die 100 Sequenzen der Arbiträr-Funktion geladen
oder gespeichert werden.
