User Manual

45
IT

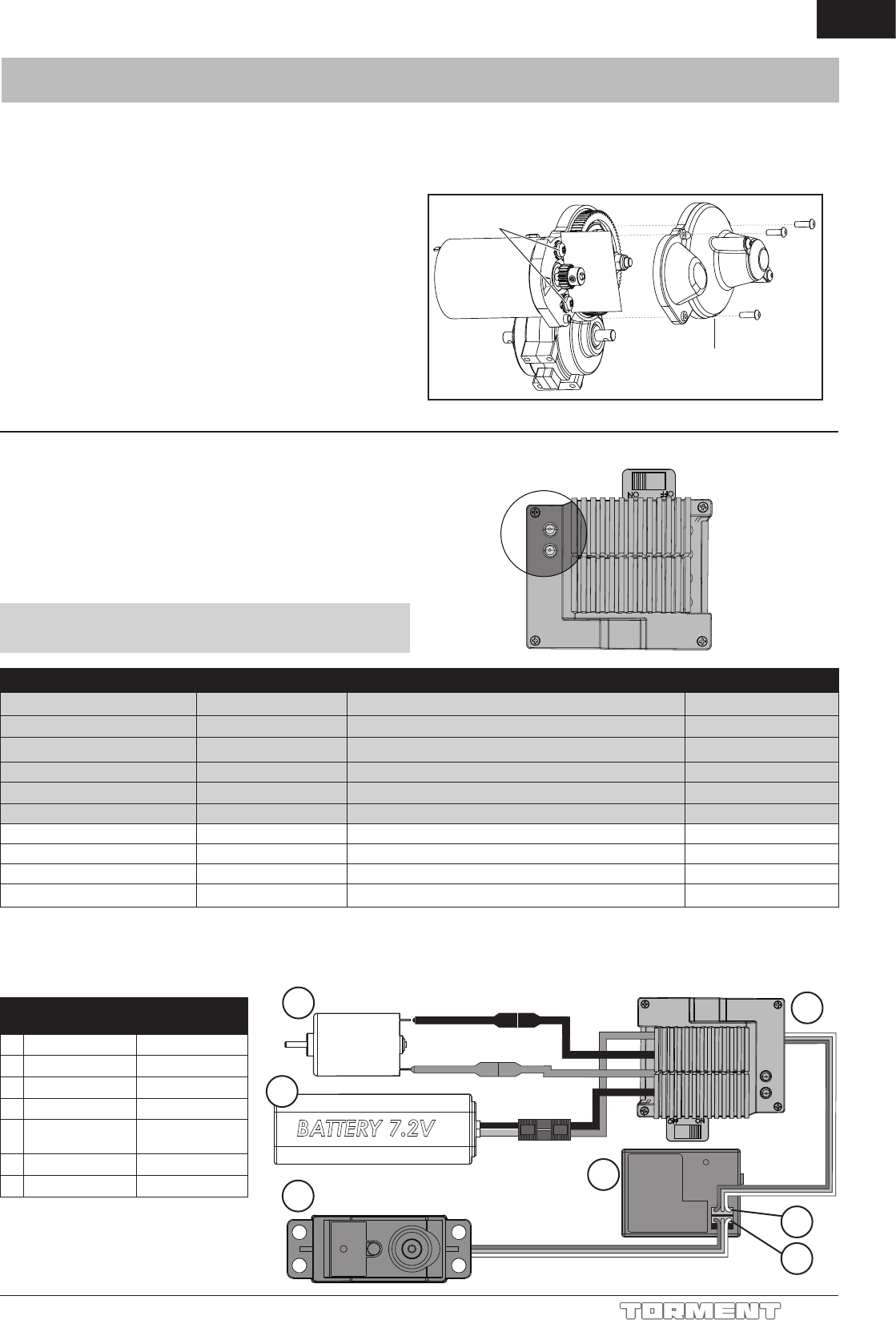

SCHEMA ELETTRICO
Per un funzionamento corretto, i canali
1 e 2 devono essere collegati come illus-
trato nello schema a fianco. Il motore può
essere scollegato dal variatore staccando
i connettori.
Ammortizzatore
posteriore
Ammortizzatore
anteriore
A ECX1071 Motore
B DYN1050 Batteria 7.2V
C ECX1069 Servo
D SPMSR200 Ricevitore
E ECX1070 Regolatore
elettronico (ESC)
F Canale 1
G Canale 2
MANTENIMENTO
Lo spegnimento per bassa tensione (LVC) protegge la batteria dalla
sovrascarica e si attiva quando la tensione della batteria scende al
di sotto di 1 V per elemento. Il regolatore si ripristina dopo circa 10
secondi. Quindi si può far rientrare il veicolo per sostituire la batteria
o per ricaricarla.
Importante: quando il motore è scollegato o danneggiato,
si potrebbe non udire il beep di avvertimento.
AVVISO: se si aspetta di arrivare sempre al punto LVC,
la batteria potrebbe subire danni.
Questa regolazione è già stata fatta in fabbrica. Sarà necessario
farlo solo quando si cambia motore o ingranaggi.
Per fare questa regolazione bisogna togliere la copertura (A).
Una giusta regolazione del gioco fra gli ingranaggi è molto importante
per avere delle buone prestazioni dal veicolo. Se il gioco fosse troppo,
la corona potrebbe essere danneggiata dal pignone del motore. Se
ci fosse poco gioco, l’attrito ridurrebbe la velocità del veicolo e ci
sarebbe un surriscaldamento del regolatore (ESC). Per una giusta
regolazione di questo gioco, seguire queste semplici indicazioni:
1. Allentare le due viti del motore (B).
2. Mettere un piccolo pezzo di carta (C) tra il pignone e la corona.
3. Spingere gli ingranaggi uno contro l’altro mentre si stringono
le viti del motore.
4. Ruotare gli ingranaggi per recuperare il pezzo di carta.
Resterà un piccolo gioco.
5. Rimettere il carter sugli ingranaggi.
A
C
B
EC3EC3
A
B
C
D
E
G
F
REGOLAZIONE DEGLI INGRANAGGI
REGOLATORE ELETTRONICO DI VELOCITÀ (ESC)
Operazione Colore LED Stato del LED Suono
Stop Verde fisso ON
Avanti Tutti OFF
Avanti (velocità max) Rosso ON
Indietro Tutti OFF
Reverse (full speed) Verde ON
Brake Tutti fissi ON
Surriscaldamento Tutti i LED LED lampeggianti alternativamente 1 beep al secondo
Motore in stallo LED rosso Lampeggio rapido 3 volte, stop, poi ripete 1 beep al secondo
Sovratensione batteria (oltre 10V) Tutti i LED LED rosso sso, verde lampeggiante una volta al secondo 1 beep al secondo
Tensione bassa batteria (5,0V) Tutti i LED LED verde sso, rosso lampeggiante una volta al secondo 1 beep ogni 5 secondi
