User Manual

54
MANUALE
IT
TRASMISSIONE

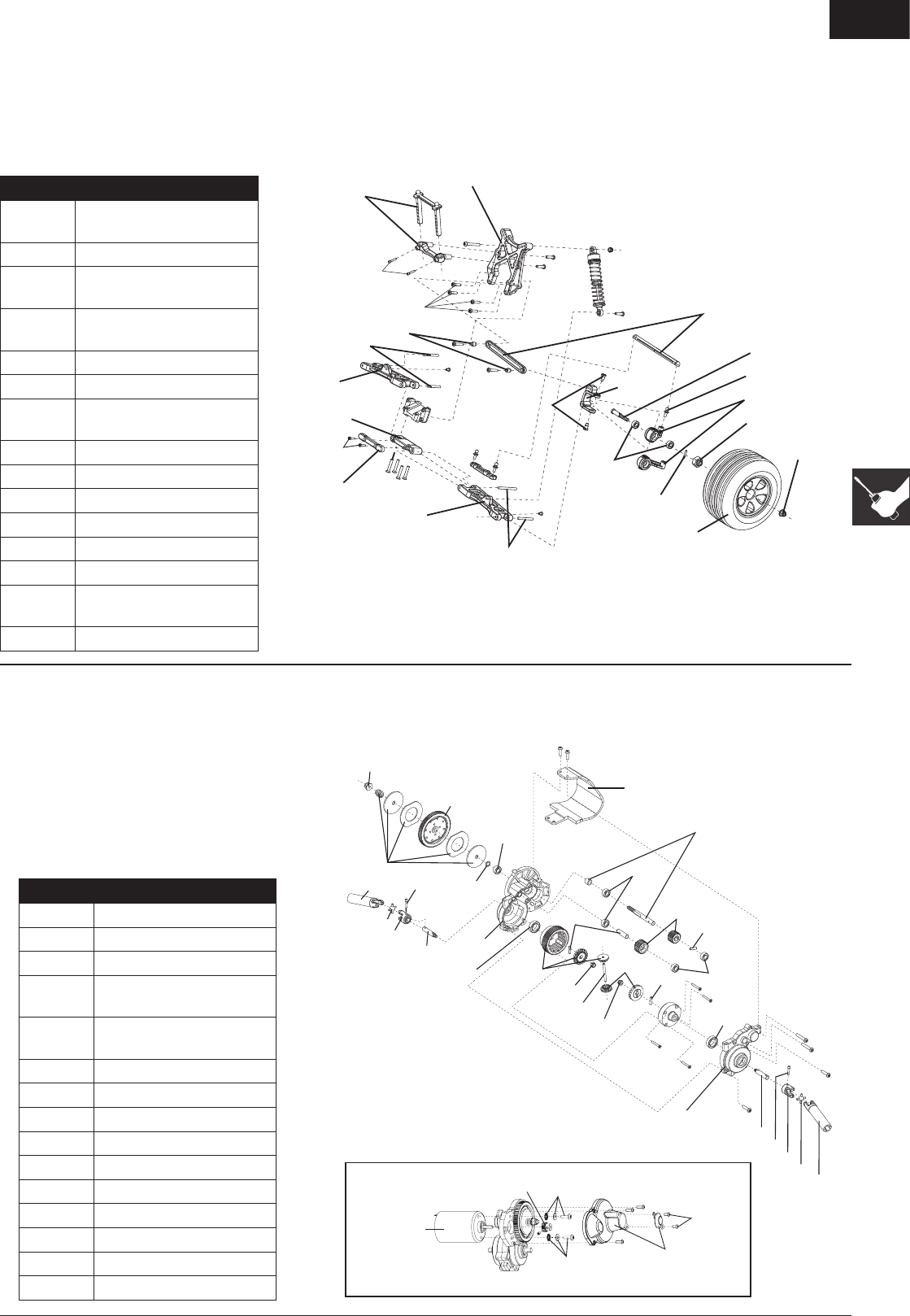

ESpLOSO DEL mODELLO CON REfERENzA pEzzI
SOSPENSIONE ANTERIORE
M3x12
M3x12
M3x18
M2x16
M2x16
M2x16
M3x13
M3x10
M3x10
M3x13
ECX1091
ECX1021
ECX1015
ECX1023
ECX1022
ECX1025
ECX1025
ECX1025
ECX1021
ECX1022
ECX1025
ECX1022
ECX1034
ECX1033
ECX1052
ECX1015
ECX1032
ECX1031
ECX1031
ECX1024
ECX1034
ECX1026
ECX1026
ECX1059
ECX1059
ECX1033
ECX1060
ECX1032
ECX1076 or
in ECX1022
ECX1015
ECX1055
ECX1055
Codice
Descrizione
ECX1015 Set cuscinetti ruote
ECX1021 Set scatola trasmissione
ECX1022 et ingranaggi trasmissione
ECX1024
Piattellifrizione,disco,
molla
ECX1025
Alberino intermedio con
spina
ECX1026 Mozzi Differenziale (2)
ECX1031
Set semiassi
ECX1032 Snodi semiassi (4)
ECX1033 Viti (4)
ECX1034
Mozzi ruota anteriori (2)
ECX1052 Set rondelle
ECX1055 Cuscinetti 10x15x4 (2)
ECX1059 Dadi autobloccanti M3 (4)
ECX1076
Corona
ECX1091 Set paraurti ant/post
M4.3x13
M3x12
M3x25
M4.3x13
M4.3x13
M3x18
M2x8
M3x16
M3x16
M2.5x4
M3x12
M3x12
M3x13
M3x12
M2.5x4
ECX1015
ECX1049
ECX1089
ECX1090
ECX1090
ECX1065
ECX1018
ECX1018
ECX1046
ECX1060
ECX1005
ECX1044
ECX1046
ECX1058
ECX1035
ECX1020
ECX1028
ECX1092
ECX1044
ECX1093
Codice
Descrizione
ECX1005 Gomme rigate su cerchi
cromati (2)
ECX1015 Set cuscinetti ruote
ECX1018 Braccetti delle sospensioni
anteriori
ECX1020 Supporto ammortizzatori
posteriori
ECX1035 Mozzi ruota anteriori (2)
ECX1044 Set perni sospensioni
ECX1046 Set tiranteria Camber e
convergenza
ECX1049 Spine trascinatori ruote (4)
ECX1058 Sfere Uniball (6)
ECX1060 Dadi autobloccanti M4 (4)
ECX1065
Set viti a doppio stadio (6)
ECX1089 Fuselli sterzo
ECX1090 Portamozziposteriori
ECX1092 Supporti braccetti sosp.
posteriori
ECX1093
Supporti braccetti anteriori
Nota: La frizione può essere regolata con
questo dado autobloccante (ECX1060).
Prima avvitate completamente il dado, poi
svitatelo 2 giri.
M2.5x4
M2.5x8
M2.5x8
M3x10
M3x10
ECX1071
ECX1072
ECX1098
ECX1098
ECX1045
ECX1027
Nota: Applicate un sottile strato di grasso quando
montate gli ingranaggi. Accertatevi che il grasso
non vada ECX1024, ECX1072, EXC1076.
