1/10 ELECTRIC STADIUM TRUCK
IT

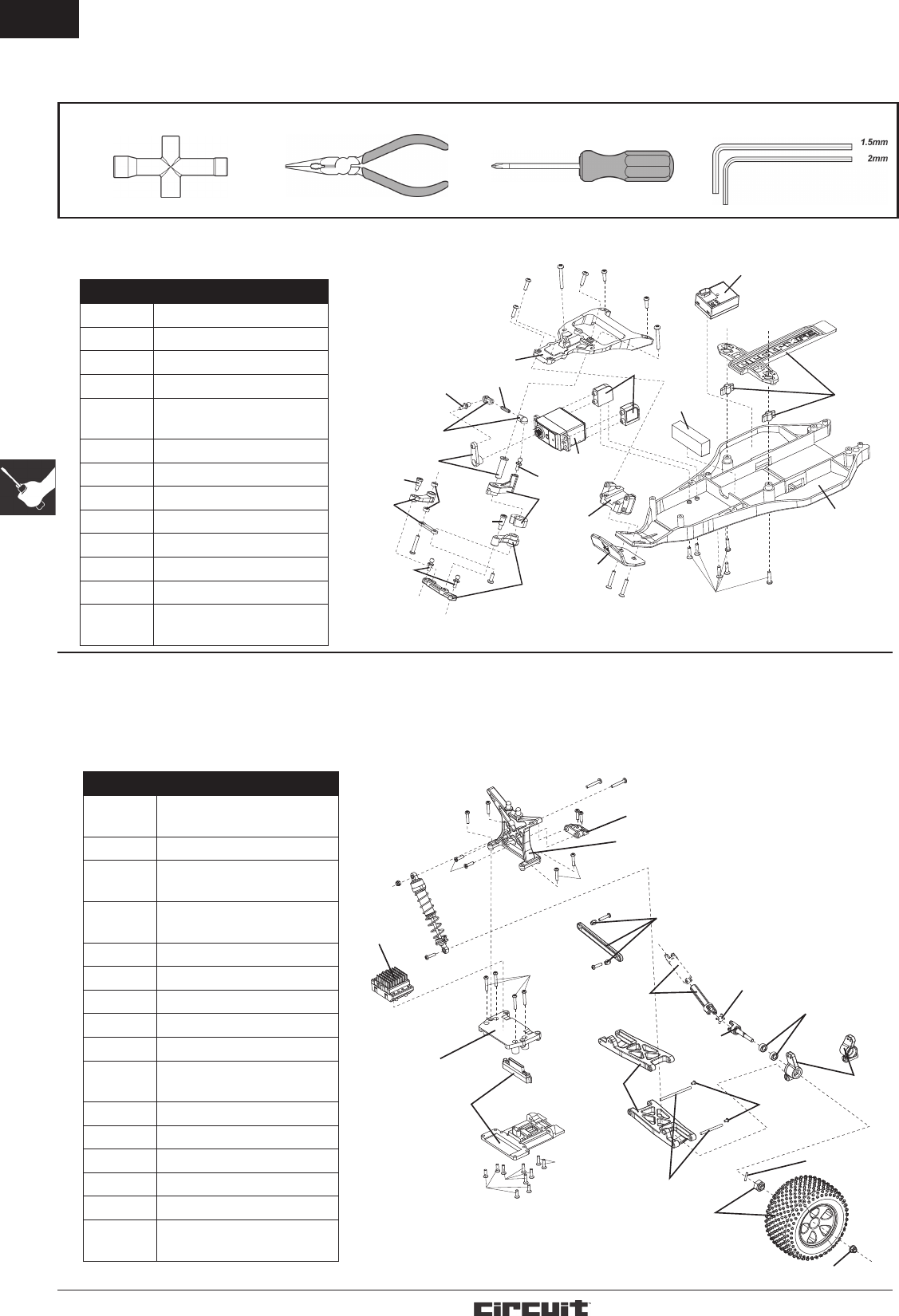

ESpLOSO DEL mODELLO CON REfERENzA pEzzI
TELAIO PRINCIPALE
SOSPENSIONE POSTERIORE
Chiavi esagonali
SCacciavite (piccolo)
Chiave a croce
Pinzaabecchilunghi
AttREzzI RACCOmANDAtI
Nota:Nonsonoillustratituttiipezzi.Ilcablaggioelettricoèvisibileapag.12.Leillustrazioninonsonoinscala.
M3x12
M3x16
M2.5x4
M2.5x4
M3x12
M3x12
M3x12
M3x10
M3x10
M3x20
M3x16
M3x16
M3x20
M3x12
M3x12
ECX1019
ECX1092
ECX1088
ECX1020
ECX1021
ECX1032
ECX1031
ECX1034
ECX1015
ECX1090
ECX1049
ECX1006
ECX1044
ECX1045
ECX1060
M3x18
ECX1070
ECX1046
Codice
Descrizione
ECX1006 GommeOffRoadsucerchi
cromati (2)
ECX1015
Set cuscinetti ruote
ECX1019 Braccetti delle sospensioni
posteriori
ECX1020 Supporto ammortizzatori
posteriori
ECX1021 Set scatola trasmissione
ECX1031 Set semiassi
ECX1032 Snodi semiassi (4)
ECX1034 Mozzi ruota anteriori (2)
ECX1044 Set perni sospensioni
ECX1045 Viti per perni sospensioni
(8)
ECX1049 Spine trascinatori ruote (4)
ECX1060 Dadi autobloccanti M4 (4)
ECX1070
Variatore elettronico (ESC)
ECX1088 Piastrafermabatteria
ECX1090 Portamozziposteriori
ECX1092 Supporti braccetti sosp.
posteriori
M3x12
M3x18
M4.3x13
M4.3x13
M3x8
M3x18
M3x10
M3x10
M3x12
M3x25
M3x25
M3x10
ECX1069
ECX1017
ECX1068
ECX1088
ECX1053
ECX1058
ECX1050
ECX1058
ECX1058
ECX1065
ECX1056
ECX1065
ECX1028
ECX1029
ECX1028
ECX1028
ECX1046
ECX1028
ECX1029
ECX1091
ECX1092
Codice
Descrizione
ECX1017 Telaio principale
ECX1028 Set salvaservo
ECX1029 Piastrasuperiore
ECX1050
Grani M3x12 (4)
ECX1053 Spugna distanziale
batteria
ECX1056 Boccole 3x6x2.8mm (2)
ECX1058 Sfere Uniball (6)
ECX1065
Set viti a doppio stadio (6)
ECX1068 Ricevente
ECX1069 Servo
ECX1088
Piastrafermabatteria
ECX1091 Set paraurti ant/post
ECX1092 Supporti braccetti sosp.
posteriori
