User Manual
ECX01005T1/T2 | 1:24 4WD DESERT BUGGY RTR
®
Roost
™
Carrosserie Desert Buggy Roost 1/24 4WD RTR
Masse 160g
Émetteur 2,4GHz 2 voies (Piles AA)
Chargeur Chargeur Ni-MH USB, 5V DC-500mA
Batterie 4.8V 2/3AAA 220mAh
Moteur Brushed micro
Récepteur 2,4GHz 2 voies
MANUEL DE L’UTILISATEUR
Éléments
FR
Remarque
Toutes les instructions, garanties et autres documents de garantie sont sujets à la seule discrétion de Horizon Hobby,
LLC. Veuillez, pour une documentation produit bien à jour, visiter le site internet http://www.horizonhobby.com.
Signification de Mots de Signalisation de Sécurité
Les termes suivants servent, tout au long de la littérature produits, à désigner différents niveaux de blessures
potentielles lors de l’utilisation de ce produit :
REMARQUE :
Les instructions, si elles ne sont pas suivies, peuvent entrainer des dommages matériels ET blessures
légères
.
ATTENTION :
Les instructions, si elles ne sont pas suivies, peuvent entrainer des dommages matériels ET blessures
.
ATTENTION : Lire et suivre toutes les instructions et mises en garde du manuel avant le réglage et l’utilisation.
Une mauvaise utilisation du produit peut endommager ce dernier, vos biens et/ou entrainer des blessures.
Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence et bon sens et requiert des aptitudes
de base en mécanique. N’essayez pas de démonter le produit, de l’utiliser avec des composants incompatibles ou
d’en améliorer les performances sans l’accord d’Horizon Hobby, LLC.
Age Recommandé: 14 ans et plus. Ceci n’est pas un jouet.
ATTENTION : Un défaut de soin durant l’utilisation et un non-respect des consignes suivantes peut
entraîner un dysfonctionnement du produit et/ou annuler la garantie.
Avertissements de charge
AVERTISSEMENT : Le non-respect de ces avertissements peut entrainer un mauvais fonctionnement du
produit, des problèmes électriques, une surchauffe, INCENDIE et à terme blessures et dommages matériels.
» NE LAISSEZ JAMAIS DES BATTERIES EN CHARGE SANS SURVEILLANCE OU EN CHARGE LA NUIT.
» Ne mettez jamais des batteries endommagées en charge. Si la batterie commence à gonfler lors de la
charge ou l’utilisation, débranchez-la immédiatement.
» Utilisez toujours la batterie et le chargeur fournis. Débranchez la batterie après charge.
» Chargez les batteries à l’écart de matières inflammables dans un endroit bien aéré.
» Ne chargez, transportez ou stockez jamais dans un endroit chaud, froid ou très ensoleillé (température
recommandée entre 5 et 49°).
Précautions de sécurité lors de l’utilisation
» En tant qu’utilisateur de ce produit, vous êtes responsable de la sécurité lors de son utilisation, de ne pas
mettre en danger les autres et vous-même ou des dommages causés à ce produit et aux biens des autres.
» Utilisez ce produit dans un endroit ouvert à l’écart des autres et des habitations.
» N’utilisez jamais ce produits avec des composants électriques endommagés.
» Gardez l’émetteur sous tension quand le modèle est sous tension.
» Laissez les pièces refroidir avant de les manipuler, le moteur chauffera lors de son utilisation.
» Débranchez la batterie après utilisation, si applicable.
Après l’utilisation
1
6
9
7
8
10
11
12
2
5

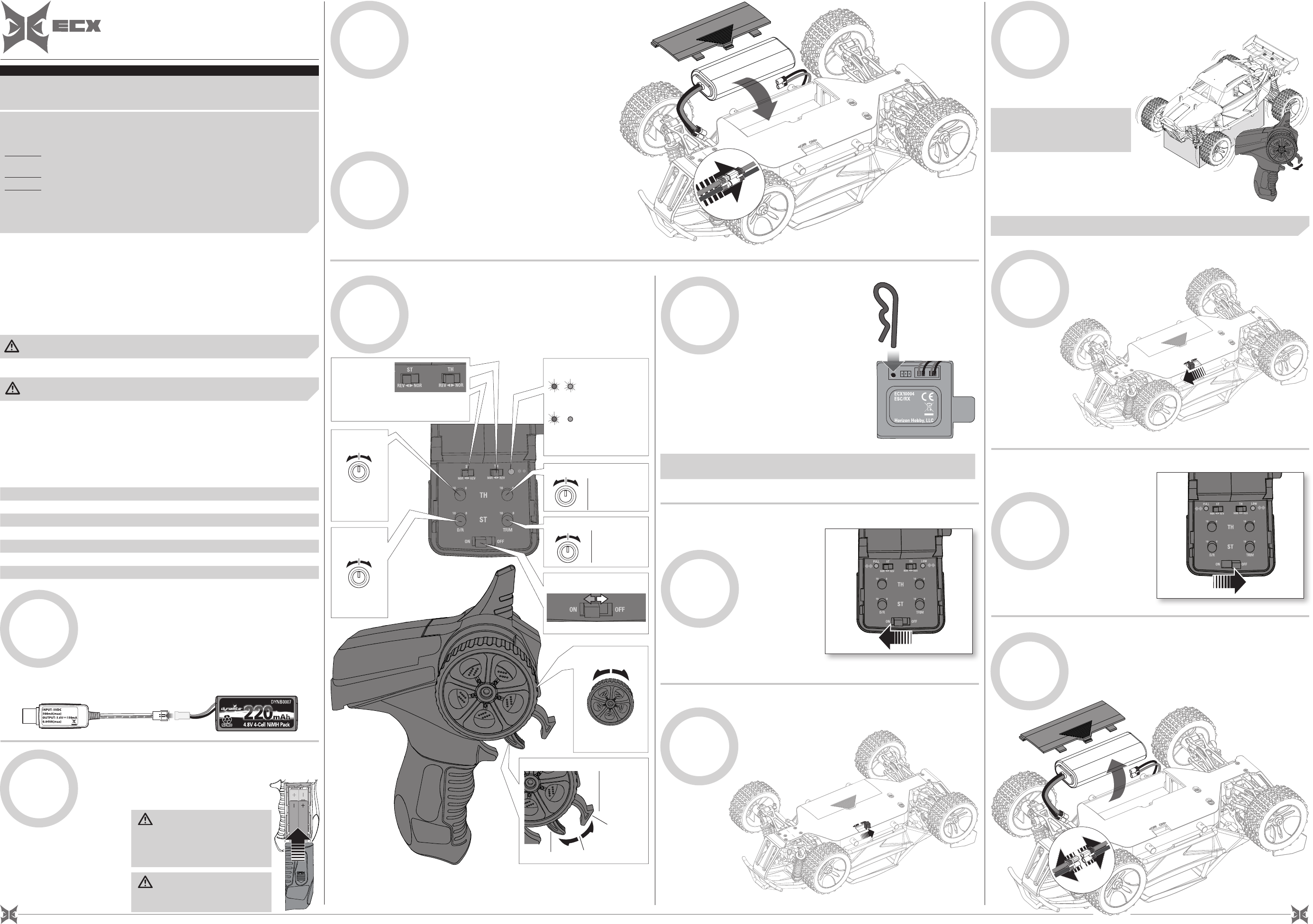

Fonctions de l’Emetteur
Mise en charge de la batterie
de votre véhicule
1. Connectez la batterie au chargeur de batterie.
2. Connectez le chargeur batterie à une alimentation USB.
3. La charge de la batterie durera moins de 2 heures.
La DEL pour le chargeur USB est rouge lors de la charge et verte lorsque la charge est terminée.
Installation des piles
de l’émetteur
3
4
Retournez le véhicule
Installation de la batterie sur
le véhicule
Retirez et rechargez la batterie
du véhicule
Mettez
l’émetteur
hors tension
Mettez le véhicule
sous tension
Test des commandes
1. Effectuez un test des commandes avec les roues hors du sol.
2. Commencez par conduire doucement, et si votre modèle ne
roule pas droit, réglez le trim de direction sur votre émetteur.
IMPORTANT: Rodez les charbons du moteur
en roulant doucement sur une surface plane. Un
rodage correctement effectué augmentera les
performances et la durée de vie du moteur.
Mettez
l’émetteur
sous tension
Affectation
L’émetteur de votre ECX est affecté au véhicule par défaut,
cependant vous devrez peut être le réaffecter à votre véhicule
à un certain moment. Tout en appuyant sur le bouton Affectation
(Bind), mettez le véhicule sous tension (petite bouton poussoir situé
dans l’interrupteur arrêt/marche). Le récepteur clignotera rouge. Mettez
l’émetteur sous tension et le variateur s’affectera automatiquement.
Conseil: Utilisez le clip de carrosserie fourni avec votre véhicule pour
appuyer sur le bouton affectation.
Vous devez effectuer une réaffectation quand vous utilisez le récepteur
avec un émetteur différent.
REMARQUE: Ne tentez pas d’effectuer l’affectation quand un autre émetteur compatible est également en mode
affectation à une distance inférieure à 120m. Vous risqueriez d’affecter votre récepteur à l’autre émetteur.
VOLANT DE
DIRECTION
Commande la direction
par rotation vers la
gauche ou la droite
GÂCHETTE DES GAZ
Commande
l’alimentation
du moteur en
marche avant
et arrière
Arrêt
Marche arrière
Marche avant
INDICATION DU NIVEAU
DES PILES
Rouge allumée fixe: La
tension des piles est
correcte (Supérieure
à 4V).
Rouge clignotante : La
tension des piles est
faible (en dessous de
4V). Remplacez les piles
de l’émetteur.
Permet de régler le
neutre du contrôleur
électronique
de vitesse
TRIM DES GAZ
Permet de faire rou-
ler droit le véhicule
sans donner d’ordre
au volant
TRIM DE DIRECTION
INTERRUPTEUR
D’ALIMENTATION
Permet de mettre l’emetteur en mode ON
DÉBATTEMENT
DE LA
DIRECTION
Permet de régler
la course de la
direction
COURSE
DES GAZ
Permet de régler
la valeur maximale
des gaz transmis
au véhicule
INVERSION
DES VOIES
Permet d’inverser le
sens de la direction (ST. REV) et de la voie gaz
(TH. REV). (Contrôlez le bon fonctionnement avec
un test radio des commandes)
Mettez le véhicule
hors tension
Cet émetteur nécessite 4 piles AA.
1. Retirez le couvercle du compartiment
à piles.
2. Insérez les piles comme sur
l’illustration.
3. Replacez le couvercle.
ATTENTION: Si vous utilisez des piles
rechargeables, chargez seulement
des piles rechargeables. La charge de piles
non rechargeables peut causer un incendie,
entraînant des blessures corporelles et/ou des
dégâts matériels.
ATTENTION: Risque d’explosion si la
batterie est remplacée par un type de
batterie non conforme. Éliminez les batteries
usagées selon les régulations nationales.
