User Manual

ECX01005T1/T2 | 1:24 4WD DESERT BUGGY RTR
®
Roost
™
Fahrzeug Roost 1:24 4WD Desert Buggy RTR
Gewicht 160g
Sender 2.4GHz 2-Kanal (AA Batterien)
Ladegerät USB NiMH Ladegerät, 5V DC-500mA
Akku 4.8V 2/3AAA 220mAh
Motor Bürsten Micro
Empfänger 2.4GHz 2-Kanal
BEDIENUNGSANLEITUNG
Komponenten
DE
Hinweis
Alle Anweisungen, Garantien und dazugehörigen Dokumente können ohne Ankündigung von Horizon Hobby, LLC
geändert werden. Eine aktuelle Version ersehen Sie bitte im Support feld unter: http://www.horizonhobby.com.
Bedeutung der Signalwörte
Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um aufunterschiedlich hohe Gefahrenrisiken
beim Betrieb dieses Produkts hinzuweisen:
HINWEIS: Wenn diese Anweisungen nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe
Gefahr von Verletzungen ergeben.
ACHTUNG: Wenn diese Anwesiungen nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden UND die
Gefahr von schweren Verletzungen.
ACHTUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor dem Betrieb mit den Produktfunktionen vertraut zu
machen. Wird das Produkt nicht korrekt betrieben, kann dies zu Schäden am Produkt oder persönlichem Eigentum führen
oder schwere Verletzungen verursachen.
Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und gesundem Menschenverstand betrieben werden
und benötigt gewisse mechanische Grundfähigkeiten. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, LLC
das Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern.
Altersempfehlung: Nicht für Kinder unter 14 Jahren. Dies ist kein Spielzeug.
ACHTUNG: Unaufmerksamkeit während des Betriebes des Produktes in Zusammenhang mit den
folgenden Sicherheitshinweisen kann zu Fehlfunktionen und dem Verlust der Garantie führen.
Warnungen zum Laden
WARNUNG: Alle Anweisungen und Warnhinweise müssen genau befolgt werden. Falsche Handhabung
von Li-Po-Akkus kann zu Brand, Personen- und/oder Sachwertschäden führen.
» LASSEN SIE DAS NETZGERÄT, LADEGERÄT UND AKKU NIEMALS UNBEAUFSICHTIGT WÄHREND DES
BETRIEBES. LADEN SIE NIEMALS AKKUS ÜBER NACHT .
» Laden Sie njemals beschädigte Akkus Sollte der Akku zu einem beliebigen Zeitpunkt beginnen, sich aufzublähen
oder anzuschwellen, stoppen Sie die Verwendung unverzüglich.
» Verwenden Sie immer das Ladegerät und den Akku aus dem Lieferumfang. Trennen Sie nach dem Laden den Akku.
» Laden Sie die Akkus immer weit entfernt von brennbaren in gut belüfteten Bereichen.
» Laden, transportieren oder lagern Sie niemals Akkus in heißen, kalten oder Plätzen mit starker Sonneneinstrahlung.
(Empfohlener Temperaturbereich 5–49° C).
Sicherheitsvorkehrungen und Warnhinweise
» Als Nutzer dieses Produktes sind Sie allein für den sicheren Betrieb ohne Gefährdung des Produktes, ihrer
selbst und dritter oder deren Eigentum verantwortlich.
» Betreiben Sie ihr Produkt auf weiten, offenen Flächen weg von Menschen und anderem Eigentum.
» Betreiben Sie das Produkt niemals mit beschädigten elektrischen Komponenten.
» Lassen Sie den Sender eingeschaltet wenn das Modell eingeschaltet ist.
» Lassen Sie die Teile abkühlen bevor Sie sie anfassen. Die Motoren werden während des Betriebes heiß.
» Entfernen Sie die Batterien nach Gebrauch, wenn abnehmbare.
Nach dem Fahren
1
6
9
7
8
10
11
12
2
5

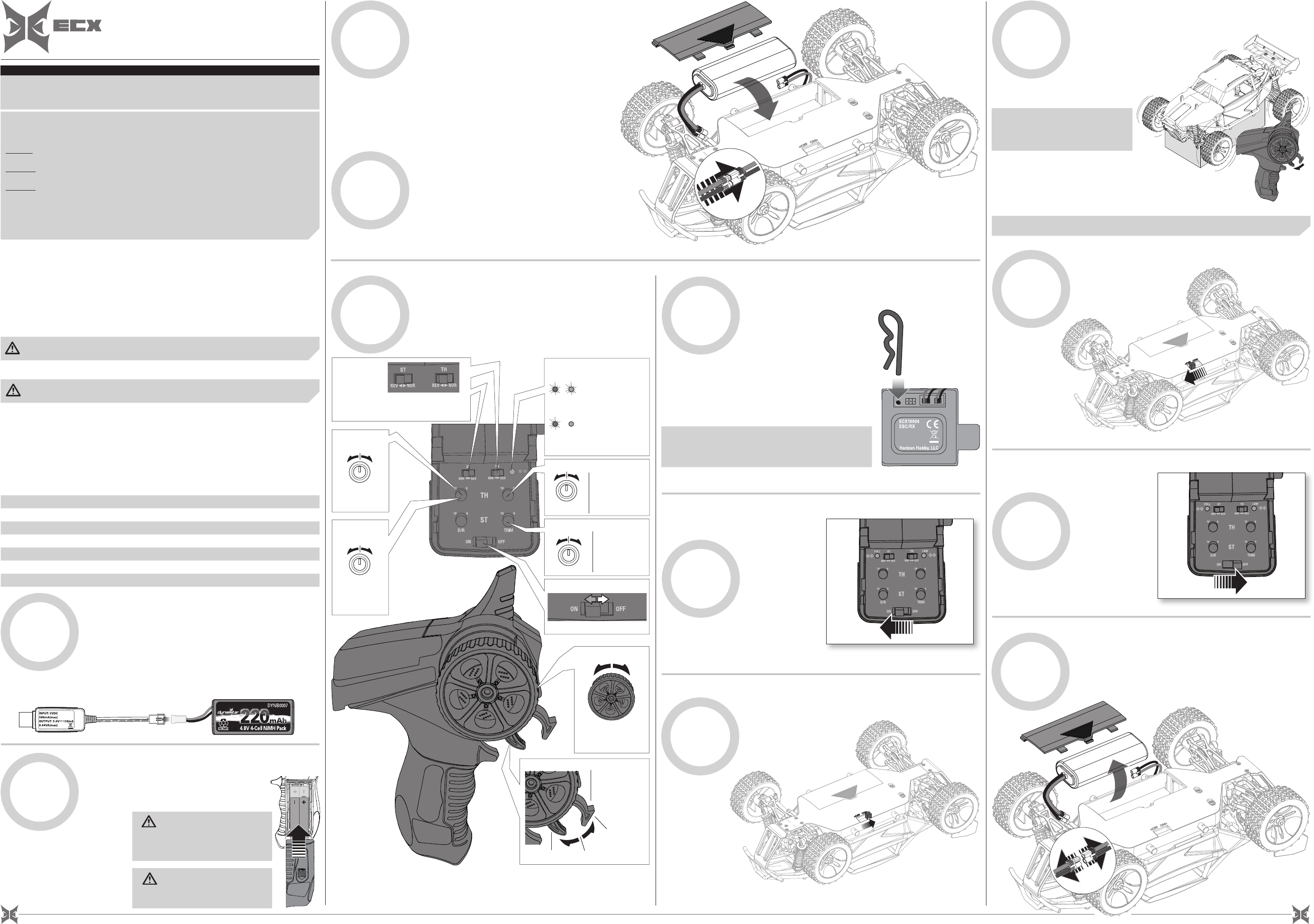

Senderkontrollen
Laden des Fahrakkus
1. Schließen Sie den Akku an das Ladegerät an.
2. Schließen Sie den Akku an einen aktiven UISB Anschluss an.
3. Der Akku wird in weniger als 2 Stunden geladen.
Die LED Anzeige des Ladegerätes bedeutet: Rot = Laden. Grün = Ladevorgang durchgeführt.
Einsetzen der Senderbatterien
3
4
Drehen Sie das Fahrzeug um
Einsetzen des Fahrakkus
Entnehmen und Aufladen
des Fahrakkus
Schalten Sie
den Sender
aus
Schalten Sie
das Fahrzeug
ein
Kontrolltest
1. Testen Sie die Funktionen, halten Sie dabei die Räder frei.
2. Fahren Sie langsam los. Sollte das Fahrzeug nicht geradeaus
fahren justieren Sie dieses mit dem Lenktrimmungs-Regler
am Sender.
WICHTIG: Fahren Sie den Motor mit der ersten
Akkuladung auf einer ebenen Oberfläche sanft
ein. Das richtige Einfahren erhöht die Lebenszeit
und Leistung des Motors.
Schalten Sie
den Sender
ein
Binden
Ihr ECX Sender ist bereits am Werk mit dem Fahrzeug gebunden.
Sollten Sie das Fahrzeug neu binden wollen gehen Sie bitte wie
folgt vor. Schalten Sie mit gedrückten Bindebutton (der kleine Druckknopf
auf dem Ein/Aus Schalter ) das Fahrzeug ein.
Tipp: Verwenden Sie die Karosserieklammern aus dem Lieferumfang
zum drücken des Bindebuttons.
Sie müssen neu binden wenn Sie den Empfänger mit einem anderen Sender
nutzen wollen.
HINWEIS: Versuchen Sie nicht den Sender mit dem Empfänger zu binden
wenn andere kompatible Sender in einem Umkreis von 120 Metern
ebenfalls im Bindemode sind. Dieses könnte zu ungewollten Bindungen
führen.
LENKRAD
Mit dem Lenkrad
steuern Sie
Rechts und Links
GASHEBEL
Mit dem Gashebel
steuern Sie das
Auto vorwärts und
rückwärts
Stop
Rückwärts
Vorwärts
BATTERIE STATUS
ANZEIGE
Leuchtet Rot: Batterie-
spannung ist
gut (über 4 Volt).
Blinkt Rot: Batterie-
spannung ist kritisch
niedrig (unter 4Volt).
Ersetzen Sie die
Batterien.
Mit der Gastrim-
mung justieren Sie
Neutralstellung
des elektronischen
Fahrtenreglers
GASTRIMMUNG
Mit der Lenktrim-
mung justieren Sie
den Geradeauslauf
ohne Betätigung
der Lenkung
LENKTRIMMUNG
POWER SCHALTER
Schaltet den Sender EIN oder AUS
DUAL RATE
LENKUNG
Stellt den
Weg des
Lenkausschlages
ein
GAS
DUAL RATE
Stellt den
maximalen
Gasweg ein
REVERSE
SCHALTER
Die Reverse Schalter drehen (reversieren)
die Lenk- (ST.REV) und Gasfunktion (TH:REV).
(Testen Sie die korrekte Funktion)
Schalten Sie das
Fahrzeug aus
Für den Betrieb sind 4 AA Batterien erforderlich.
1. Nehmen Sie die Batterieklappe vom
Sender ab.
2. Setzen Sie die Batterien wie abgebildet
ein.
3. Setzen Sie die Batterieklappe wieder
auf.
ACHTUNG: Wenn Sie wiederaufladbare
Akkus verwenden dürfen Sie nur diese
laden. Das Laden von nicht aufladbaren Batterien
könnte diese zur Explosion bringen, was Sach-
und Personenschäden zur Folge haben könnte.
ACHTUNG: Es besteht Explosionsrisiko
wenn die Akkus durch einen falschen
Typ ersetzt werden. Entsorgen Sie verbrauchte
Batterien den Vorschriften entsprechend.
