Produktdatenblatt RG190-39/18/2TDMLO
02.02.2019 Seite 6 von 14

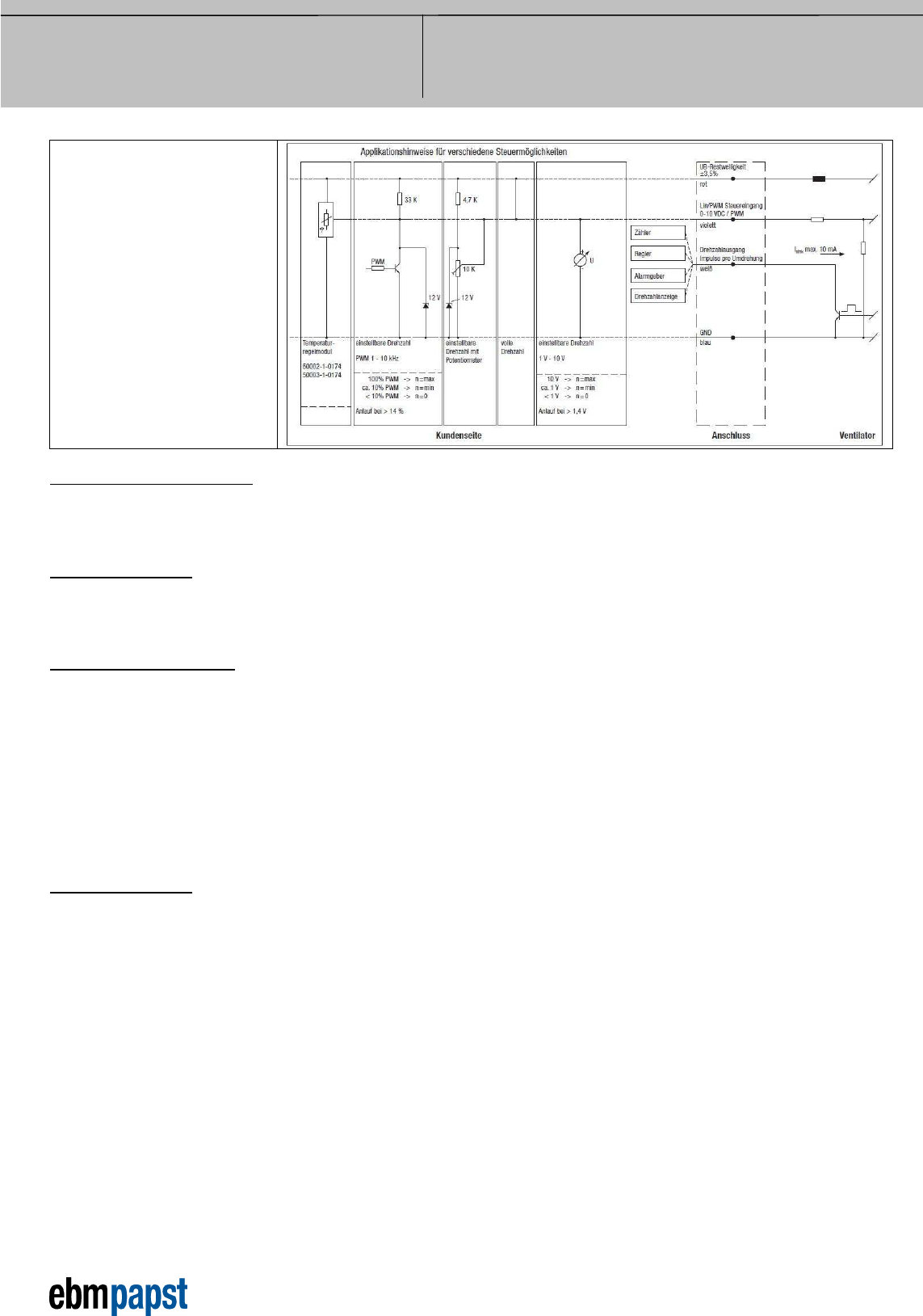

Schaltbild
Eingangsspannungsteiler:
R1 = 47 kOhm
R2 = 36 kOhm
Zum Schutz: parallel zu R2 ist eine 5,1 V Z-Diode
Drehzahlregelung:
Über Pulsweitenmodulation (PWM) 0 ... 100%
mit Schalttransistor in Emitterschaltung und Kollektorwiderstand gegen 12 V
Frequenz = 2 kHz (1 - 10 kHz)
Info zur Kennlinie PWM:
0% - <10% PWM: 0 1/min
10% PWM: 800 1/min (Lüfter läuft an von 0% kommend)
10% - 13% PWM: 800 1/min (entspricht min. Drehzahl)
13% - 78% PWM: linear steigende Kennlinie
78% - 100% PWM: 3.000 1/min (entspricht max. Drehzahl)
10% - >8% PWM: linear fallende Kennlinie (von 100% kommend)
8% PWM: 600 1/min bzw. 0 1/min (Lüfter stellt aus, von 100% PWM kommend)
oder:
Drehzahlregelung:
Über Analogspannung 0 - 10 V
Info zur Kennlinie Analog:
0 V - < 1,3 V: 0 1/min
1,3 V: 800 1/min (Lüfter läuft an von 0 V kommend)
1,3 V - 1,6 V: 800 1/min (entspricht min. Drehzahl)
1,6 V - 9,4 V: linear steigende Kennlinie
9,4 V - 10 V: 3.000 1/min (entspricht max. Drehzahl)
1,3 V - > 1,0 V: linear fallende Kennlinie (von 10 V kommend)
1,0 V: 600 1/min bzw. 0 1/min (Lüfter stellt aus, von 10V kommend)
Alle Messwerte sind im Gehäuse gemessen!
Lüfter hat keine Sensorabrisserkennung!
