Produktdatenblatt RG190-39/18/2TDMLO
02.02.2019 Seite 3 von 14
1 Allgemeines
Lüfterart Radialgebläse
Drehrichtung auf Rotor gesehen Rechts
Förderrichtung Lufteintritt axial, Luftaustritt radial
Lagerung Kugellager
Einbaulage - Welle Beliebig
2 Mechanik
2.1 Allgemeines
Breite 226 mm
Höhe 226 mm
Tiefe 85,5 mm
Gewicht 1,21 kg
Gehäusewerkstoff Kunststoff
Flügelradwerkstoff Kunststoff

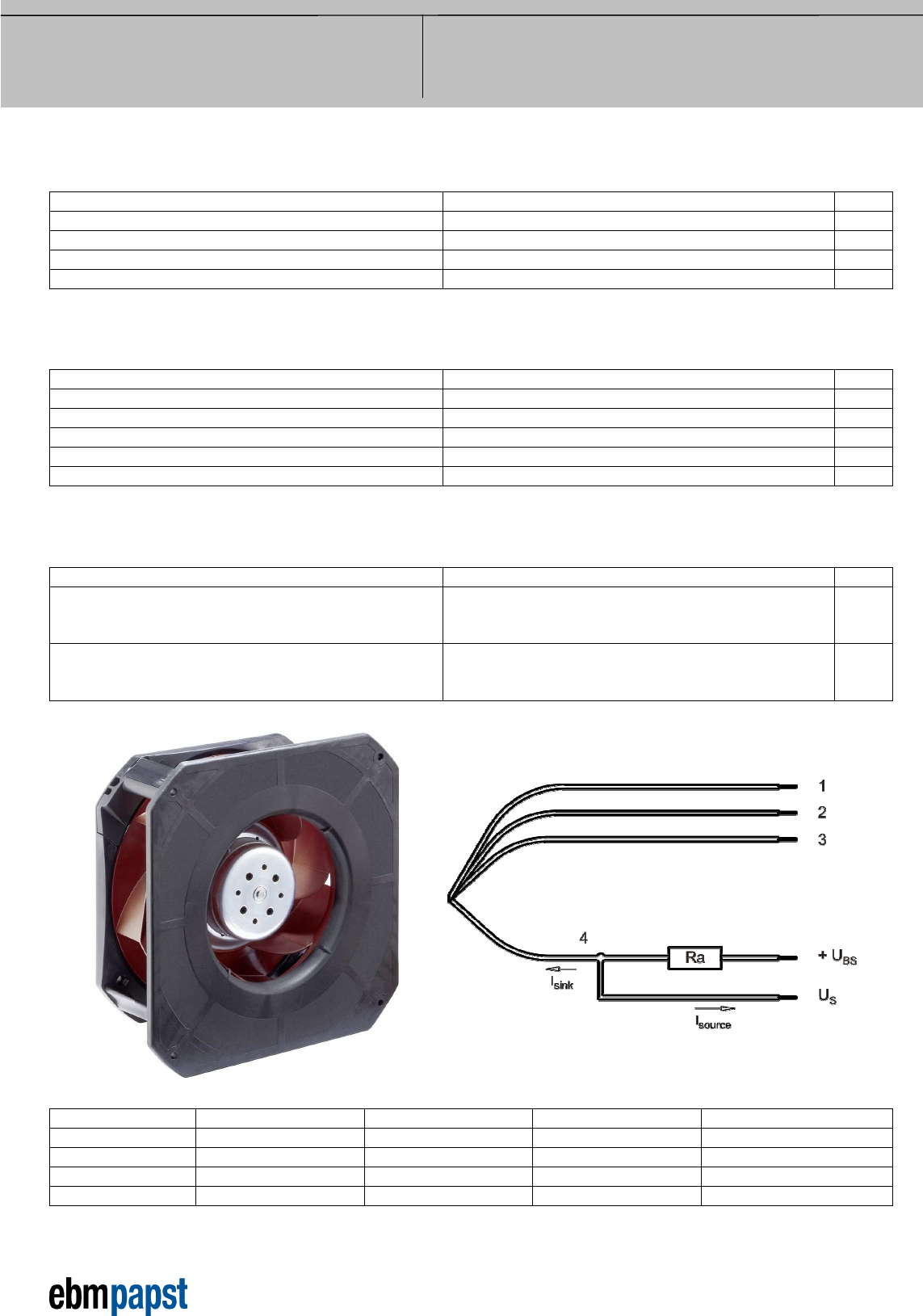

2.2 Anschluss
Elektrischer Anschluss Einzellitzen
Leitungslänge L = 350 mm
+- 10 mm
Toleranz
Schlauchlänge S = 35 mm
+- 5 mm
Toleranz
Litze Farbe Funktion Litzenquerschnitt Isolationsdurchmesser
1 rot + UB AWG 22 1,7 mm
2 blau - GND AWG 22 1,7 mm
3 violett CONTR AWG 22 1,7 mm
4 weiß Tacho AWG 22 1,7 mm
