Produktdatenblatt RER140-22/14N/2TDP
01.02.2019 Seite 7 von 14

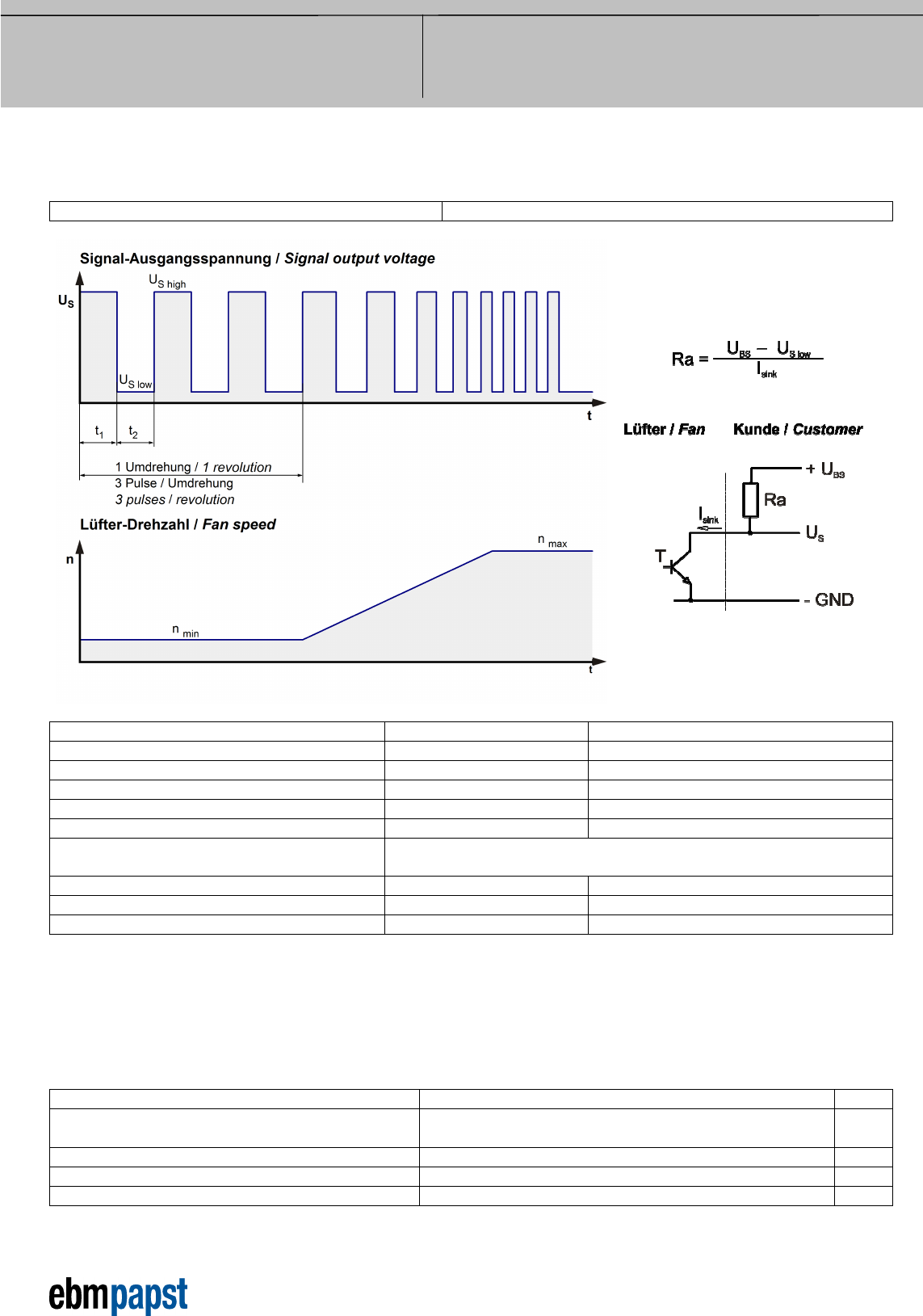

3.3 Elektrische Schnittstelle - Ausgang
Tacho-Typ /2 (open collector)
Merkmale Bemerkung Werte
Tachobetriebsspannung U
BS
<= 30,0 V
Tachosignal Low U
S low
I sink: 2 mA <= 0,4 V
Tachosignal High U
S high
I source: 0 mA <=30,0 V
Maximaler Sink-Strom I
sink
<= 20 mA
Maximaler Source-Strom 0 mA
Externer Arbeitswiderstand
Externer Arbeitswiderstand Ra von UBS nach US erforderlich. Alle
Spannungen gegen GND gemessen.
Tachofrequenz (3 x n) / 60 195 Hz
Galvanisch getrennter Tacho Nein
Flankensteilheit => 0,5 V/us
n = Drehzahl pro Minute (1/min)
3.4 Elektrische Merkmale
Elektronikfunktion Drehzahl-Regelung
Verpolschutz N-Kanal FET
Max. Falschpolstrom bei U
N
I
F
<= 5 mA
Blockierschutz Elektronischer Wiederanlauf
Blockierstrom bei U
N
I
block
ca. 200 mA
Blockiertakt t
3
/ t
4
typisch: 3,6 s / 9,4 s
